Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Скорость хода наибольшая, уз..30

Дальность плавания ходом 18 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров) 250 (31) '*

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагроои»

количество ПУ х направляющих (тип ПУ) 2 х 4 (ТПК)

боекомплект..8 ПКР RGM-84D

СУ GWS-60

Зенитный ракетный комплекс:

тип комплекса «Sea Wolf»

количество ПУ х направляющих (тип ПУ).2x6 (ТПК)

боекомплект.32 ЗУР

СУ GWS 25 Mod 3 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).. 1x1 - 114/55 (Мк 8 «Vickers»)

количество АУ х стволов (тип АУ) 1 х 7 -30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ). 2 х 1-30-мм (DS ЗОВ DES/MS1)

резервная ОЭСУ. «Sea Archer» GSA8B -*

Противолодочное:

количество ТА х труб (тип ТА)..2 х 3-324-мм (STWS Мк 2)

тип торпед «Stingrays

Авиационное:

количество х тип вертолетов 1 х «Lynx» НМА 3/8,

или «Sea Кшд» HAS 5, или «Merlin» НМ 101 оборудование ВПП светотехническое

тип ангара. палубный

Ради оэлект ронное:

БИУС. CASC 5 с системами Link 11, Link 14,

SCOT 1С SATCOM

РЛС обнаружения ВЦ и НЦ..тип 967/960

РЛС навигационная тип 1007

средства РТР«Thorn» и AT

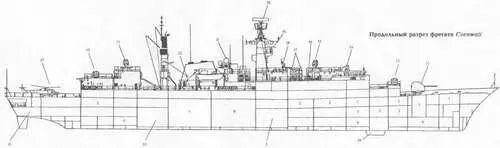

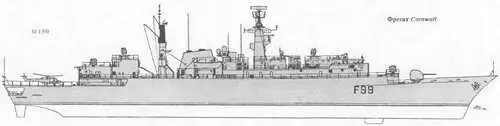

1. Кубрики личного состава

2. Кубрики старшин

3. Подбашенное отделение 114-мм АУ

4. Погреб 114-мм патронов

5. Помещения акустиков

6. Погреб ЗУР

7. Носовая ЭЭС

8. Носовое машинное отделение

9. Кормовое машинное отделение

10. Кормовая ЭЭС

И. Румпельное отделение 12. 114-мм АУ

13. ПУ ЗРК "Sea Wolf"

14. Телевизионная колонка ОЭСУ "Sea Archer'

15. АП РЛС тип 911

16. ПУ НУРС системы "Se» Gnat"

17. ТПК ПКРК "Harpoon"

18. 30-мм АУ

19. АП навигационной РЛС тип 1007

20. АП РЛС тип 967/968

21. АП системы SCOT 1С SATCOM

22. 324-мм ТА

23. Вертолет "Lynx" НМЛ 3/8

24. Обтекатель антенны ГАС тип 2050

активные средства РЭП..тип 675 (2)

пассивные средства РЭП

(количество ПУ х направляющих). «Sea Gnat» (-1 х 6 130-м.м)

ГАГ с подкильной антенной inn 2050

ГАС с ГПБА тип 2031Z

система противоторпедной защиты. тип 182 или SLO-25A/«Nixie»

'* В поемное время будет увеличен до 301 человека

2" С телевизионным и инфракрасным каналами и двумя лазерными дальномерами.

При постройке фрегатов типа Broadsword данной серии был полностью учтен опыт англо-аргентинского конфликта. Кроме того, они приспособлены для роли флагманских и штабных кораблей. В отличие от предшествующей серии данные корабли получили на вооружение 114-мм АУ, ЗАК, ПКР «Нагрооп» (вместо ПКР «Exocet»), новые, более совершенные системы управления огнем (в частности, систему «Sea АгсЬег» GSA8B), новейшую ГАС типа 2050 (вместо типа 2016), лазеры, предназначенные для временного ослепления пилотов атакующих самолетов, с дальностью действия до одной мили, зенитные комплексы ближнего рубежа «Goalkeepers и четыре 30-мм АУ BMARC.

На фрегатах этой серии установили более совершенные противопожарные системы, вместо пожарных насосов типа «Rover» - насосы типа «Goclia»; топливные цистерны сгруппировали в районе миделя в междудонном пространстве, причем подача топлива осуществляется исключительно специальными насосами (а не самотеком из расходной цистерны, как на Boxer).

Корабли спускались на воду с большим процентом готовности. Так, например, на Campbeltown она составляла 85%. По мнению специалистов ВМС Великобритании, фрегаты Broadsword третьей серии вполне отвечают предъявляемым к ним требованиям. Однако из-за высокой стоимости их постройки и эксплуатации серию ограничили четырьмя единицами, отдав предпочтение фрегатам типа Duke (пр.23).

'* Вся серия насчитывала шесть единиц. Первые четыре корабля Hoxer, Beuvec, Biavt- и London 1 19УУ 1. были выведены из состава флота и предназначены для продажи другим странам.

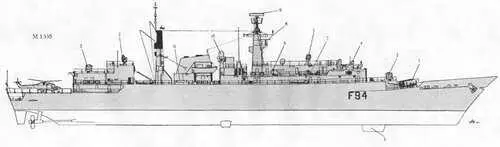

ФРЕГАТ COVENTRY

Водоизмещение, т:

стандартное 4 100

полное 4 800

Главные размерения, м:

длина наибольшая (по КВЛ) 148,1 (137,8), 146,5 '"

ширина наибольшая 14,8

осадка при полном водоизмещении.. b

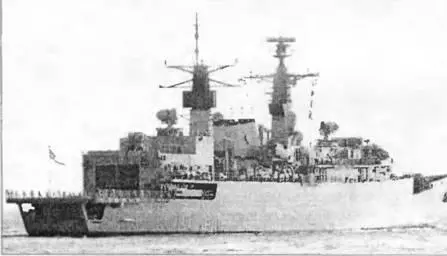

Фрегат Broadsword мод. II
