Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

7. АП РЛС DRBV 15

8. АП средств Janet

9. ПУ НУРС системы "Dagaie"

10. ТПК ПКРК "Otomat"

11. 40-мм АУ

12. ПУ ЗРК "Crotale Naval"

13. АП РЛС DRBC 32

14. Вертолет "Dauphin II"

15. ПОУ буксируемой антенны ГАС "Sorel"

16. 20-мм АУ

17. АП РЛС DRBV 26D

18. ТПК ПКРК "Harpoon"

19. АП средств ARBR 21

20. АП РЛС "Arabel" 3D

21. Колонка ОЭСУ VIGY 105

22. ПУ ЗРК "Aster"

23. Порт антенны ГАС CAPTAS 20

Авиационное:

количество х тип вертолетов. 1 х SA 365 «Dauphin II»

оборудование ВПП. светотехническое с системой

принудительной посадки «Samaha»

тип ангара. палубный

Радиоэлектронное:

БИУС TAVITAC 2000 с системами Link W

и SATCOM; OPSMER

РЛС обнаружения ВЦ.DRBV 26D «Jupiter II»

РЛС наблюдения и УО. «АгаЬеЬ 3D

РЛС навигационная. 2 х тип 1229

средства РТР. ARBR 21 (DR 3000S2)

активные средства РЭП 2 х CSEE «Salamander»

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» Mk. 2 (2 х 10 - 127-мм)

ГАС с буксируемой антенной CARTAS 20

система противоторпедной защиты SLAT

Не считая 12 человек из состава авиагруппы.

Решение о приобретении двух многоцелевых фрегатов, являющихся развитием кораблей типа Lafayette, было принято правительством Саудовской Аравии 11 июня 1989 г. Однако контракт на 3,66 млрд. долларов США (известен как контракт «Sawari И») на их постройку с фирмой «Thomson-CSF» заключили лишь 22 ноября 1994 г. От базового проекта они отличаются увеличенными размерами надстройки, что позволило разместить громоздкие антенный пост и оборудование РЛС «Jupiter» DRBV 26D, увеличить размеры ВПП и улучшить условия обитаемости экипажа. По первоначальному проекту данные фрегаты должны были иметь лишь систему освещения надводной обстановки (планировалось даже отказаться от гидроакустического вооружения). Особое внимание было уделено средствам связи и загори-зонтного целеуказания, которые позволяют осуществлять наведение истребителей. Гидроакустическое и противолодочное вооружение корабли получили, в частности, когда стало известно о приобретении Ираном трех подводных лодок пр. 877ЭКМ. На фрегате может базироваться более тяжелый вертолет NH-90. Предусмотрена установка на крыше ангара двух ПУ ЗРК «Sadral». В остальном корабли типа 3000 S полностью повторяют базовый проект.

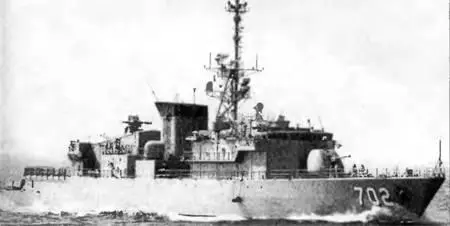

ФРЕГАТ MADINA

Главные размерения, м:

длина наибольшая 115

ширина наибольшая 12,5

осадка при полном водоизмещении.,4,9

Главная энергетическая установка:

тип. дизельная

количество х тип АД -

- суммарная мощность, л.с4 х 16 РА6 280V ВТС-38 400

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз. 30

Дальность плавания, мили

ходом 18 уз.. 6 500

ходом 15 уз. 8 000

Экипаж, чел. (в том числе офицеров) 179 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Otoraat» Mk 2

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект4 ПКР

Зенитный ракетный комплекс:

тип комплекса eCrotale Naval»

количество ПУ х направляющих 1x8

боекомплект26 ЗУР VT-1

РЛС УОDRBC 32

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 100/55 («Compact» Mk 2)

количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda»)

резервная ОЭСУ.3 х «Naja»

Противолодочное:

количество ТА х труб 4x1- 533-мм

тип торпед F 17Р

СУ DLT-5

Авиационное:

количество х тип вертолетов 1 х SA 365F «Dauphm II»

оборудование ВПП. светотехническое с системой

принудительной посадки «Saraaha».

тип ангара. палубный

Ради оэлект ронное:

БИУС TAVITAC с системой Link W

РЛС обнаружения ВЦ и НЦ«Sea Tiger» (DRBV 15)

РЛС навигационная 2 х тип 1226

СУ оружием общекорабельная «Vega» с РЛС «Castor ПВ»

средства РТР. DR 4000

активные средства РЭП«Janet»

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)

ГАС с подкильной антенной.TSM 2630 «Diadon»

ГАС с буксируемой антенной «Sorel»

Контракт (известен как контракт «Sawari I») на постройку двух многоцелевых фрегатов с фирмой «Thomson-CSF» правительство Саудовской Аравии заключило в начале 1980 г. Они прежде всего предназначались для обеспечения безопасности торговых коммуникаций в районе Аравийского полуострова. В соответствии с контрактом фрегаты должны были стать уменьшенной версией французских эсминцев Georges Leygues. Фрегаты Саудовской Аравии имеют сходный состав вооружения (за исключением ПКРК и 40-мм ЗАК), дизельную ГЭУ (на Georges Leygues использована установка дизель-газотурбинная, только с раздельной работой двигателей). Они имеют гладкопалубный корпус, разделенный водонепроницаемыми переборками на 14 отсеков, с двойным дном на большей части длины, продольным набором, рамными шпангоутами. Корабли типа Madina из-за сравнительно небольших размеров обладают невысокой мореходностью, что ограничивает район их боевого использования. В качестве системы стабилизации использованы скуловые кили и активные управляемые рули. ГЭУ состоит из четырех 18-цилиндровых дизелей, работающих попарно на два ВФШ. Энергетическая установка размещена в двух смежных отсеках. В кормовом МО расположены редукторы и муфты сцепления, а в носовом - электростанция с двумя ДГ.
