Фрегаты данного типа прошли модернизацию на верфи фирмы DCN в Тулоне: Madina - с января 1995 г по апрель 1997 г; Hofouf-c октября 1996 г. по июнь 1998 г., а остальные два корабля -с марта 1999 г. по середину 2000 г. В ходе этих работ установлены БИУС TAVITAC с системой Link W, ПКРК «Otomat», новые акустические приборы, система принудительной посадки вертолетов и ОЭСУ VIGY 105.

Великобритания является одним из самых активных участников NATO. В случае крупномасштабного военного конфликта ее ВМС должны обеспечивать защиту атлантических коммуникаций, вести борьбу с подводными лодками (прежде всего подразумевались атомные ПА советского ВМФ) и действовать в составе корабельных группировок блока. Фрегаты относятся к наиболее современным и многочисленным надводным кораблям флота, способным решать весь крут свойственных им задач. В мирное время они участвуют во внешнеполитических акциях, а также в демонстрации присутствия в стратегически важных районах мира.

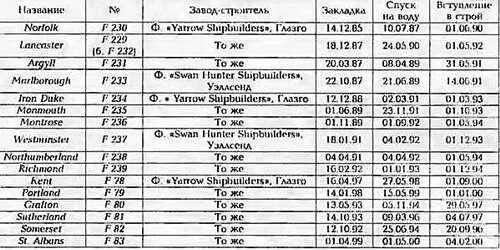

Водоизмещение, т:

стандартное. 3 500

полное. 4 200

Главные размерения, м:

длина наибольшая (по КВЛ). 133 (122,7)

ширине! наибольшая lb, I

осадка при полном водоизмещении..5.5

осадка наиболее выступающей частью 7,3

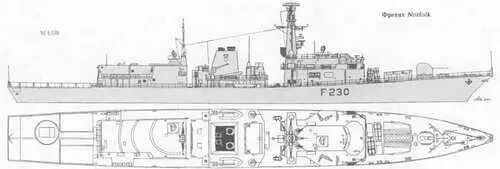

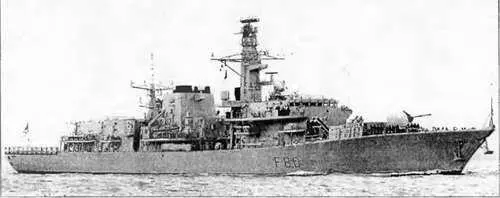

ФРЕГАТ GRAFTON

Главная энергетическая установка:

тип дизель-газотурбинная с электродвижением

количество х гип ГТД -

- суммарная мощность, л.с. 2 х SM1A '* или SM1C '* -31 100

количество х тип ДЛ -

- суммарная мощность, л.с 4 х 12СМ-С 100

количество ГЭД- суммарная мощность, л.с 2 - 4 000

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая… 28

на электродвижении. 15

Дальность плавания, мили:

ходом 15 уз 7 800

ходом 18 уз. 1 000

Экипаж, чел. (в том числе офицеров) 181 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Harpoon»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект 8IIKPRGM84C

СУ GWS-60

Зенитные ракетные комплексы:

тип комплекса. «Sea Wolt»

количество ПУ х направляющих (тип ПУ) 1 х 32 (ВПУ)

боекомплект. 32 ЗУР «Sea Wolf VLS»

СУ GWS-26 Mod 1 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 л 1 - 114/55 (Мк 8 «Vickers»)

резервная ОЭСУ. 8H/GREOD

количество АУ х стволов (тип АУ). 2 х 1 - 30-мм (DS ЗОВ DES/MS1)

Противолодочное:

количество ТА х труб.2 х 2 -324-мм

тип торпед «Stingrays

Авиационное:

количество х тип вертолетов. 1 х «МегНп» ЕН 101 или «Lynx» НМА 3/8

оборудование ВПП светотехническое с системой

принудительной посадки «Helios»

тип ангара. палубный

Рад и озлект ронное:

БИУС. SSCS DNA 1 с системами связи

Link 11, 14 и 16, SATCOM

РЛС обнаружения ВЦ и НЦ.тип 996 (1)

РЛС обнаружения НЦ..тип 1008

РЛС навигационная тип 1007

СУ оружием общекорабельная GWS 25 мод.О

с двумя РЛС типа 911 (для ЗРК)

средства РТР. 6/5 (2) или «Scorpion»

активные средства РЭП. THORN EMI UAT

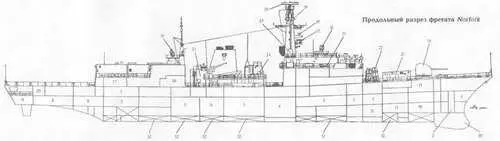

1. Шкиперские кладовые

2. Цепной ящик

3 Кубрики личного состава

4 Носовой отсек ДГ (2 ед.)

5. Носовое машинное отделение (2 ГТД)

6. Отсек вспомогательных механизмов

7. Кормовой отсек ДГ (2 ед.) 8 Провизионные кладовые

9. Румпельное отделение

10. Погреб 114-мм патронов

11. Помещения акустиков

12. Топливные цистерны

13. Подбашенное отделение 114-мм АУ

14. 114-мм АУ

15. ПУ НУРС системы "Sea Gnat"

16. АП РЛС тип 911

17. АП навигационной РЛС тип 1007

18 Колонка ОЭСУ 8B/CREOD

19 АП средств THORN EMI UAT

20 АП РЛС тип 966 (I)

21. ВПУ ЗРК "Sea Wolf

22. ТПК ПКРК "Harpoon"

23. АП системы SATCOM

24. 30-мм АУ

25. Выгородка малошумных ДГ

26. Торпедное отделение

27. Авиационные мастерские

28. Ангар

29. Помещение ГПБА ГАС тип 2031Z

30. Обтекатель антенны ГАС тип 2050

пассивные средства РЭП

(количество ПУ х направляющих) «Sea Gnat» (4 х 6-130-мм);

ложные цели типа DLF (2 ед.)

ГАС с антенной в носовом бульбовом обтекателе тип 2050

ГАС с пассивной ГПБА. тип 2031Z!*

ГАС активно-пассивная с ГПБА тип 2087 LFAS 4*
