количество ПУ х направляющих 2 х 4

боекомплект 8 ПКР RGM-84G

СУ.SWG-1A (V)

Зенитный ракетный комплекс:

тип комплекса. «NATO Sea Sparrow*

количество ПУ х направляющих (тип ПУ).I Н (Мк 29 Mod.l)3*

боекомплект 8 3yPRIM-7M

СУ Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x 1 - 100/55 (мод. 1968 С ADAM)

количество АУ х стволов (тип АУ).1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx")

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов 2 х «Super Sea Lynx» Mk 95

оборудование ВПП.светотехническое с системой

принудительной посадки RAST

тип ангара палубный

Радиоэлектронное:

БИУС.SEWACO с системами Link 11 и 14

SCOT SATCOM

РЛС обнаружения ВЦ. MW 08

РЛС обнаружения ВЦ и НЦ DA 08

РЛС навигационная тип 1007

РЛС УО 2 х STIR

комплекс РЭБ AR 700/APECS II

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной. SQS-510 (V)

система противоторпедной защиты. SLQ-25/«Nixie»

* Включая состав авиагруппы ит 16 человек.

2" При необходимости может быть устапон\епа ВПУ Мк 41 с соответствующим увемщением боекомплекта до 24 ЗУР RIM-7M

Фрегаты типа Vasco da Gama относятся к третьему поколению кораблей концепции МЕКО. Контракт на их постройку с консорциумом германских фирм «Blohm amp; Voss» и «Howaldtswerke-Deutsche-Werfl AG» заключили 25 июля 1988 г. Эта программа была направлена на усиление корабельной группировки южного фланга NATO и в значительной степени финансировалась США. По своей конструкции, составу вооружения и оборудования данные корабли в основном повторяют греческие фрегаты Hydra. Различия заключаются в том, что на Vasco da Gama усилены продольные связи набора корпуса, подкреплена носовая оконечность, увеличены (примерно на 15%) запасы топлива и установлены менее мощные, но более экономичные дизели. Благодаря этим мероприятиям корабль может продолжительное время действовать в открытом океане. Изменения коснулись также состава вооружения и

РТС. Во-первых, один из ЗАК заменили на ПУ Мк 29 ЗРК «Sea Sparrow». Во-вторых, обеспечили базирование двух вертолетов европейского производства (вместо одного вертолета «Seahawk»). Кроме того, установили ГАС канадского производства (а не американского, как на греческих фрегатах). Наконец, на надстройке зарезервировали место для ВПУ ЗРК «Sea Sparrow». Система SCOT SATCOM переносится с одного фрегата на другой, в зависимости от того, какоц из них на тот момент является флагманским кораблем. Корабль включает в себя 36 функциональных модулей, из которых четыре модуля оружия, 10 модулей РЭВ, девять вентиляционных, два надстроечных модуля и 11 поддонов. В архитектуру корпуса фрегата внедрен небольшой бульб. Корабль имеет две непрерывные палубы и третью, прерывающуюся в районе ЭУ, которая размещена в трех водонепроницаемых отсеках: в носовом -два

ДД и два ДГ; в среднем - два ДД и оба редуктора; в кормовом -один ДГ. ДД установлены на амортизированных фундаментах и соединены с редукторами при помощи эластичных муфт. Работа одного ДД на один вал обеспечивает ход 22 уз. ЭЭС состоит из четырех ДГ мощностью по 775 кВт. На корабле внедрен принцип автономности отдельных водонепроницаемых отсеков в части снабжения их электроэнергией, системами вентиляции и пожаротушения.

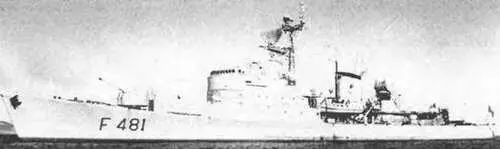

ФРЕГАТ COMANDANTE HERMENEGILDO CAPELO

Водоизмещение, т:

стандартное 1750

полное. 2 250

Главные размерения, м:

длина наибольшая 102,7

ширина наибольшая…11,7

осадка при полном водоизмещении 4,4

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 4x12 РС2.2 V 400 - 16 000

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз.25

Дальность плавания ходом 15 уз, мили 7 500

Экипаж, чел. (в том числе офицеров) 201 (15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 1 - 100/55 (мод. 1953)

СУ СТА с РЛС DRBC 31D

резервная ОЭСУ «Sagem DMA»

количество АУ х стволов (тип АУ) 2 х 1-40/60 («Bofors»)

Прот иволодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед..Мк 46 мод. 5

Радиоэлектронное:

БИУС SEWACO FD с системой Link 11

РЛС обнаружения ВЦ. DRBV 22А

РЛС обнаружения НЦ. DRBV 50
