ФРЕГАТ ZULFIQUAR

Водоизмещение, т:

стандартное. 2 650

полное.. 2 962

Главные размерения, м:

длина наибольшая (по КВЛ) 113,4(109,7)

ширина наибольшая.13,1

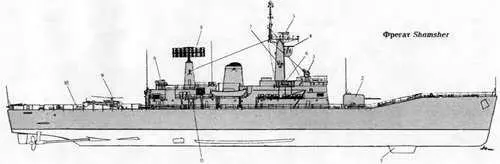

1. Обтекатель антенны ГАС тнп 170В

2. 114-мм АУ

3. АП РЛС тнп 904

4. АП навигационной РЛС тип 1006

5. АП РЛС тип 993

6. 25-мм АУ

7. АП средств РТР

8. АП РЛС тип 966

9. Вертолет "Alouette III"

10. Бомбомет "Limbo"

11. ПУ НУРС системы "Corvus"

осадка при полном водоизмещении.4,5

осадка наиболее выступающей частью 5,5

Главная энергетическая установка:

тип ПТУ

количество х тип ТЗА-

- суммарная мощность, л.с 2 х «White/English Electricw - 30 000

количество х тип главных котлов

(параметры пара)2 х «ВаЬсоск amp; Willcox»

(38,7 кг/см'; 450"С)

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. (в том числе офицеров) 235 (15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1x2 - 114/45 (Мк 6 «Vickers»)

СУ MRS 3 с РЛС тип 904

количество АУ х стволов (тип АУ) 3 х 2 -25-мм (2М-3)

Противолодочное:

количество РБУ х стволов (тип РБУ) 1 х 3 -305-мм («Limbo» Mk 10)

боекомплект.38 РГБ

Авиационное:

количество х тип вертолетов 1 х «Alouette III» SA 319В

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлектронное:

РЛС обнаружения ВЦ. тип 966

РЛС обнаружения НЦтип 933

РЛС навигационная тип 1006 и 1007

средства РТР.. UA 8/9/13

активные средства РЭП. тип 668

пассивные средства РЭП. «Corvus» (2x8 ПУ)

ГАС с подкильной антенной тип 170В и тип 184 '*

ГАС классификации цели с подкильной антенной..тип 162М

'* Целеуказание РБУ.

Данные корабли являются фрегатами английской постройки типа Leander с расширенным корпусом- «broad beamed» (см. раздел о фрегатах ВМС Индии). Zulfiquar был передан 14 октября 1988 г., a Shamsher- 15 июля 1988 г.

После прибытия в Пакистан на кораблях демонтировали ЗРК «Sea Cat», а 20-мм зенитные автоматы заменили на 25-мм. На крыше рубки установили дополнительную навигационную РЛС.

Перу -одна из немногих военно-морских держав Латинской Америки, лишившаяся части своей территории уже после провозглашения независимости. Несколько южных провинций, богатых полезными ископаемыми, отошли в результате Второй Тихоокеанской войны 1879-1883 гг. Чили. Взаимные территориальные претензии привели к военно-морскому соперничеству двух стран, а отсюда, на первый взгляд, излишне многочисленные для данного региона ВМС. В мирное время фрегаты осуществляют контроль за экономической зоной, а также поддерживают полицейские силы в борьбе с контрабандой на севере страны.

ФРЕГАТ MONTERO

Водоизмещение, т:

стандартное. 2 208

полное 2 520

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая. 11,3

осадка при полном водоизмещении 3,7

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

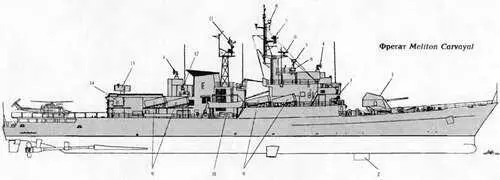

1. 127-мм АУ

2. Обтекатель ГАС EDO 6ЮЕ

3. ПУ НУРС системы SCLAR

4. АП РЛС RTN - 10 ХР

5. АП станции РТР SLR-4

6. АП навигационный РЛС 3RM 20

7. АП РЛС SPQ-2F

8. АП системы NS 9003/9005

9. ПУ ПКРК "Otomat"

10. 324-мм ТА

11. АП РЛС RAN-10S

12. АП РЛС RTN-20X

13. ПУ ЗРЛ "Albatro,"

14. 40-мм АУ

количество х тип ГТД -

- суммарная мощность, л.с..2 х LM 2500 - 50 000

количество х тип ДД -

- суммарная мощность, л с. 2 х GMT А 230.20 М-8 000

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 35

Дальность плавания ходом 20,5 уз, мили 3 450

Экипаж, чел. (в том числе офицеров) 185 (20)

Вооружение:

Комплекс противокорабельных ракет:
