стандартное 3 700

полное (с учетом возможной

установки дополнительного вооружения). 4 600 |› 121)

Главные размерения, м:

длина наибольшая (по KB \).. 132,0 (121,4)

ширина наибольшая (по КВЛ). 16,8 ‹1о,9)

осадка при полном водоизмещении. 4,9

Главная энергетическая установка:

тип. дизель-газотурбинная

‹совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 1 LM 2500 - 21 000

количество х тин АД -

- Суммарная мощность, л.с 2 * BAZAN BRAVO 12V- 12 000

количество гребных винтов 2 ВРШ

количество х мощность носовых

подруливающих устройств, л.с.. 1 13 10

Скорость хода, уз

наибольшая 26

наибольшая под ДД.18

Экипаж, чел. (предусмотрено мест) 120 (146)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса ‹число ракет «Konsberg NSM» ‹8

количество ПУ направляющих (тип ПУ) 2 1 (ТПК)

боекомплек] 8 1IKP

Зенитный ракетный комплекс:

тип комплекса.. «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 3 8 (ВПУ Мк 41) J

боекомплект 96 ЗУР «Evolved Sea Sparrows

\рт иллери Некие компу\ексы:

количе‹тво АУ ‹стволов (тип АУ).1 x1 -76/62 «ОТО Breda» SR

количество АУ ‹стволов (тип АУ). 1› 1 40/57 «BoIors» "

количество АУ х стволов (тип АУ) 2x1 - 12,7-мм

резервная ОЭСУ для 76- и 40-мм АУ «Vigy 20»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-ым (Мк 32 мод. 5)

тип торпед.. «Stingray»

глубинные бомбы..предусмотрено место для размещения

Авиационное

количество х тип вертолетов 1 х NFH-90 либо SH-60/70

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное

БИУС AEGIS CMS (LM)

РЛС обнаружения ВЦ AN/SPY-IF с системами Link 11,

Link 16/22, MCC1S и SATCOM

СУ ЗРК и АУ 2 Мк 99

РЛС навигационные. 2 х «Litton»

система опознавания «свой -чужой». Мк 12

пассивные средства РЭП,.. «Тегта»

комплекс РЭБ. CS-3701

ГАС с подкильной антенной.MRS 2000

ГАС с буксируемой антенной.. «Captas» Mk II VI

'* В том числе авиагруппа из 10 человек.

"* Установлена одна ВПУ на 8 контейнеров с боезапасом 32 ЗУР и зарезервировано место еще для двух ВПУ

'* Предусмотрено место для размещении.

Новые фрегаты ВМС Норвегии предназначены для замены фрегатов типа Oslo. Работы над проектом, известным как SMP 6088, начаты в мае 1997 г. Контракт на постройку пяти кораблей был подписан 23 июня 2000 г. в Бергене (Норвегия) с фирмой «E.N. Bazan» (Испания) и «Lockheed Martin» (США).

Корабль представляет собой уменьшенный вариант фрегата типа F-100 (см. раздел о фрегатах Испании) и является самым малым кораблем, оснащенным системой AEGIS. Основное внимание в проекте было уделено совершенной единой системе управления оружием п радиоэлектронной борьбы (1WS), основу которой составляет АСБУ AEGIS CMS (фирмы «Lockheed Martm»), в состав которой входят подсистемы управления противолодочным и противокорабельным оружием, разработанные фирмой «Konsberg Defence» (Норвегия). Основным назначением фрегата является борьба с ПА, борьба с противником в верхней полусфере является вспомогательной задачей. Для решения задачи ПЛО предназначены подкиль-ные и активные буксируемые ГАС-, имеющие также тракты для обнаружения мин и торпед.

Оружие (торпеды и глубинные бомбы) может применяться как с борта корабля, гак и с корабельного вертолета. При›том оборудование ВПП обеспечивает базирование к-н-к 10-тонных вертолетов типов NFH-90 или SH-60/70, так и тяжелых 15-тонных вертолетов типов ЕН-101 или «Sea King».

В мирное время основным назначением фрегатов является контроль исключительной экономической зоны Норвегии, поэтому для части вооружения (40-мм АУ, 2 ВПУ типа Мк 41, дополнительные системы РЭБ и ПЛО) предусмотрено только место для размещения.

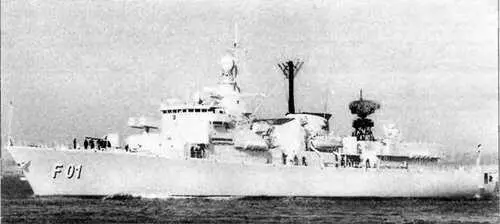

Фрегаты являются самыми крупными кораблями флота Объединенных Арабских Эмиратов (ОАЭ). Главное предназначение -обеспечение безопасности судоходства на выходе из

Персидского залива. Необходимость приобретения дорогостоящих фрегатов была обусловлена усилением военно-морской мощи Ирана за счет поставок российских ДЭПЛ пр.887ЭКМ.

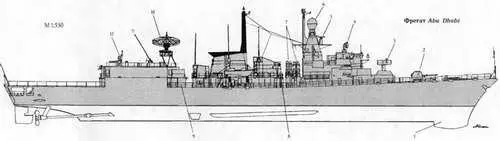

ФРЕГАТ ABU DHABI

Водоизмещение, т:

стандартное 3 050

полное.. 3 630

Главные размерения, м:

длина наибольшая 130,5

ширина наибольшая. 14,6

1 Обтекатель антенны ГАС SQS-505
