Водоизмещение, т:

стандартное..2 4/4

полное.. 2 945

Главные размерения, м:

длина наибольшая (по КВЛ) 113,4 (109,7)

ширина наибольшая 13,1

осадка при полном водоизмещении.5,5

Главная энергетическая установка:

тип. ту

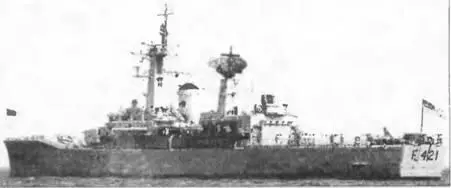

ФРЕГАТ CANTERBURY

количество х тип ГЗА

- суммарная мощность, л.с. 2 х «White/English Electric» - 30 000

количество х тип главных котлов

(параметры пара).2 х «ВаЬсоск amp; Willcox»

(38,7 кг/см9; 450°С)

количество гребных винтов. 2ВФШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 15 уз, мили. 5 500

Экипаж, чел. (в том числе офицеров) 245 (15) Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1x2- 114/45 (Мк 6 «Vickers»)

РЛС УО RCA TR 76

количество АУ х стволов (тип АУ).1 «1 - 20-мм

(Мк 15 Mod 11 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА) 2 x 3 -324-мм (Мк 32 мод з)

гип торпед Мк 46 мод. 2 Авиационное:

количество х тип вертолетов. 1 х «Seasprite» SH-2G

оборудование ВПП светотехническое с системой

принудительной посадки Trigon-3

тип ангара. палубный

Радиоэлектронное:

БИУС. NAUTIS F с системой Link 11

РЛС обнаружения ВЦ. LW 08

РЛС обнаружения ВЦ и НЦ. тип 993

РЛС навигационная. тип 1006

СУ оружием общекорабельная RCA R-76C5 GFCS

средства РТР. «Phoenix»

активные средства РЭП PST 1288 HVU

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 x 6 - 130-мм)

ГАС с подкильной антенной,., тип G750 ГАС классификации донных целей

с подкильной антенной тип 162М

система противоторпедной защиты, тип 182

Корабли являются фрегатами английской постройки типа Leander с расширенным корпусом - «broad Ьеатес!» (см. раздел о фрегатах ВМС Индии). Canterbury заказали в августе 1968 г., и изначально он строился для ВМС Новой Зеландии. Корабль был передан в августе 1972 г. Однотипный фрегат Wellington был построен по заказу ВМС Великобритании (Восстал re) Корабль продали 1 октября 1982 г., и в декабре 1982 г. он пришел в Новую Зеландию. Wellington вывели из состава флота и продали на слом в конце 1999 г. Canterbury в 1984 г. в Вильямстауне был модернизирован.

На нем установили БИУС, новую систему управления огнем 114-мм АУ, от четырех до шести 12,7-мм пулеметов, ТА для противолодочных торпед, РЛС LW08, ГАС типа G750 и комплексную систему РЭБ с ПУ SRBOC. В ноябре 1993 г фрегат прошел очередную модернизацию, в ходе которой демонтировали ЗРК «Sea Cat» и установили систему Link 11. В 1995-1996 гг. Canterbury вооружили ЗАК «Vulcan Phalanx», а ангар увеличили для вертолета «Seasprite». С 2001 г. будет базироваться вертолет SH-26. Фрегат планируется вывести из состава флота в 2005 г.

Норвегия является активным участником блока NATO, представляя собой его «северный фланг». Здесь дислоцируется Северный флот РФ, основу мощи которого составляют ПЛ. Отсюда ярко выраженная противолодочная направленность конструкции норвежских фрегатов. Предполагается, что в случае начала боевых действий ВМС Норвегии будут действовать в составе объединенной группировки под руководством США.

Норвегия обладает весьма обширной исключительной экономической зоной, простирающейся до середины Баренцева моря. В этой зоне расположены богатые нефтегазовые месторождения, эксплуатация которых составляет основу современной экономики Норвегии. Экономическая зона богата также рыбными ресурсами.

Фрегаты -самые крупные надводные корабли норвежского флота. Главное их предназначение в военное время -борьба с подводными лодками в зоне ответственности. Хотя командование ВМС считает, что корабли типа Oslo, несмотря на возраст, вполне отвечают поставленным задачам, их планируется заменить пятью фрегатами типа Fridtjof Nansen [np.SMP 6088) стандартным водоизмещением 3 700 т.

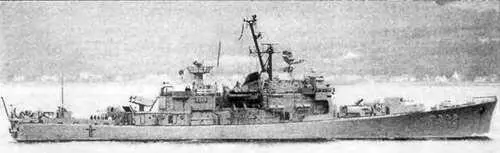

ФРЕГАТ TRONDHEIM

Водоизмещение, т:

стандартное 1650

полное 1950

Главные размерения, м:

длина наибольшая 96,6

ширина наибольшая 11,2

осадка наиболее выступающей частью 5,5 Главная энергетическая установка:
