Скорость хода, уз:

наибольшая 29

под ВДРК 6

Дальность плавания ходом 20 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров).. 206 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса ((Standard SM-1»

количество ПУ х направляющих (тип ПУ)lx] (Мк 13 мод. 4)

боекомплект. 40 ПКР RGM-84C и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1 x 1 - 76/62 (Мк 75)

количество АУ х стволов (тип АУ) 1x1 - 20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод 5

Авиационное:

количество х тип вертолетов. 2 х «Seahawk» SH-60B системы LAMPS III

оборудование ВПП светотехническое с системой

принудительной посадки RAST

тип ангара палубный

Радиоэлектронное:

БИУСNTDS с системами Link 11, SATCOM

РЛС обнаружения ВЦ.AN/SPS-49 (V) 4

РЛС обнаружения НЦ и навигацииAN/SPS-55

РЛС навигационная г тип 975

система целеуказания WDS Мк 13/2

СУ оружием общекорабельная Мк 92 с РЛС WM 28 (для ПКР и АУ)

и РЛС AN/SPG-60 (для ЗРК)

активные средства РЭП..SLO-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)..SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной. AN/SQS-56

ГАС с буксируемой антенной AN/ SQR-19

система противоторпедной защиты SLQ-25/«Nixie»

Решение о передаче Польше двух фрегатов типа Oliver Н. Perry было принято в начале 2000 г. Первый корабль прибыл в Европу в марте 2000 г., а второй -в октябре 2000 г. Они предназначены для замены эсминца УРО Warszawa (пр. 61МР советской постройки).

Велись переговоры о приобретении третьего фрегата данного типа, который собирались назвать Paderewski, но от этих планов отказались из-за недостатка средств. (Более подробно о кораблях этого типа см. в разделе о фрегатах типа и Oliver Н. Репул ВМС США.)

Из-за отсутствия собственной базы военного судостроения португальский флот пополняется кораблями, приобретаемыми за границей. На ВМС Португалии, являющейся членом NATO, возложена задача по защите атлантических коммуникаций совместно с ВМС других стран, входящих в состав блока. Фрегаты португальского флота, за исключением кораблей типа Vasco da Сата, морально и физически устарели и большой боевой ценности не представляют.

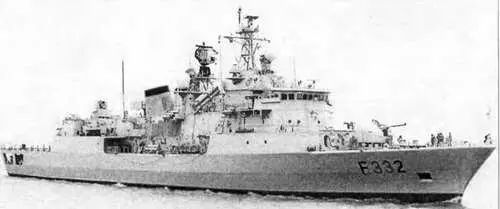

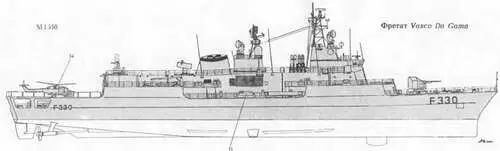

ФРЕГАТ CORTE REAL

Водоизмещение, т:

стандартное 2 700

полное 3 300

Главные размерения, м:

длина наибольшая (по КВЛ) 116 (109)

ширина наибольшая 14,8

осадка наиболее выступающей частью 6,1

Главная энергетическая установка:

тип дизель-газотурбинная, только

с разде\ьной работой двигателей

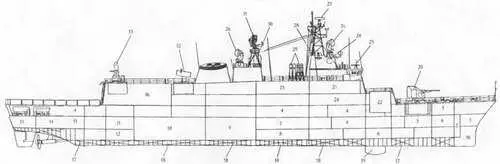

Продольный разрез фрегата Vasco Da Gama

1. Кладовые

2. Цепной ящик

3. Отсек шпилевых машин

4. Кубрики личного состава

5. Погреб 100-мм патронов

6. Помещения гидроакустиков

7. Носовая электростанция

8. Носовое отделение ДГ

9. Носовое машинное отделение

10. Кормовое машинное отделение И. Кормовая электростанция

12. Кормовое отделение ДГ

13. Вентиляторная

14. Провизионные кладовые

15. Румпельное отделение

16. Твердый балласт

17. Балластные цистерны

18. Топливные цистерны

19. Обтекатель антенны ГАС SQS-510 (V)

20. 100-мм АУ

21. Подбашенное отделение 100-мм АУ

22. ВПУ Мк 41 ЗРК "NATO Sea Sparrow"

23. АП РЛС тип 1007

24. Кают-компания офицеров

25. Каюты офицеров

26. АП РЛС STIR

27. АП РЛС MW08

28. АП комплекса РЭБ

29. ТПК ПКРК "Harpoon"

30. АП системы SCOT SATCOM

31. АП РЛС DA 08

32. ПУ Мк 29 мод. 1 ЗРК "NATO Sea Sparrow"

33. 20-мм АУ

34. Вертолет "Super Sea Lynx"

35. 324-мм ТА

36. Ангар

количество х тип ГТД -

- суммарная мощность, л.с. 2х LM 2500 -53 000

количество х тип ДЛ -

- суммарная мощность, л.с. 2 х MTU 12V 1163 ТВ82-8 840

количество гребных винтов 2 RPTTI

Скорость хода, уз:

наибольшая 32

под ДД 20

Дальность плавания, мили:

ходом 18 уз. 4 900

ходом 12 уз 9 600

Экипаж, чел. (в том числе офицеров) 182 (23) '*

Вооружение:

Комплексы противокорабельных ракет:

тип комплекса.. «Harpoon»
