Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

тип комплекса «Otomat» Mk 2

количество ПУ х направляющих. 8 х 1

боекомплект 8 ПКР TG1

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ) 1x8 (мод. 3)

боекомплект 64 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 2 - 40/70 («Breda»)

СУ «Dardo» с двумя РЛС RTN-20X

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (ILAS)

тип торпед. А 244

Авиационное:

количество х тип вертолетов 1 х АВ 212 ASW

оборудование ВПП светотехническое

тип ангара.телескопический, палубный

Радиоэлектронн ое:

БИУС SADOC 1 (IPN-10)

РЛС обнаружения ВЦ..RAN-10S

РЛС обнаружения НЦ.RAN-11LX

РЛС навигационная SMA 3 RM 20R

СУ общекорабельная. NA-21 с двумя РЛС RTN-10XP

средства РТР Lambda

пассивные средства РЭП.. SCLAR (2 х 20 105-мм ПУ)

ГАС с подкильной антенной EDO 610Е

'* На Montero и Mariateyui.

В соответствии с контрактом, заключенным между правительством Перу и итальянской фирмой «Fincantieri» в декабре 1973 г., последняя обязалась построить на своем судостроительном заводе два фрегата типа Lupo. Кроме того, еще два корабля должны были строиться по итальянской технологии в Перу. Их проект был незначительно переработан перуанской фирмой «Servicios Industriales de la Marina» (SIMA). Montero и Mariategui стали первыми большими военными кораблями, построенными на тихоокеанском побережье Южной Америки. По своей конструкции и составу вооружения они почти полностью повторяют Lupo.

Отличие в том, что ангар стационарный, 40-мм АУ подняты на специальных банкетах, РЛС RAN-10S смонтирована на решетчатой мачте, перезарядка ПУ ЗРК ручная, а не автоматическая. В 1997 - 1998 гг. на первых трех кораблях планировали заменить главные двигатели, но по финансовым причинам от этих планов отказались. По некоторым данным, на корме кораблей были смонтированы ПУ для зенитных ракет МПГ-8 российского производства. Вертолет может обеспечивать загоризонтное целеуказание для ПКР. Оборудование ВПП позволяет обеспечить взлет, посадку и заправку тяжелого вертолета типа «Sea King».

Польша всегда стремилась иметь сильный военно-морской флот, отвечающий представлениям руководства страны о ее месте в Европе и на Балтике. После восстановления независимости в 1918 г. и выхода к Балтийскому морю достаточно большие средства тратились на приобретение за рубежом (в Великобритании, Франции и Нидерландах) современных кораблей. После второй мировой войны ВМФ Польши был укомплектован в основном кораблями советской постройки, хотя десантные корабли, патрульные катера, тральщики и вспомогательные суда строились на польских верфях. В связи со вступлением в 2000 г. в NATO, встал вопрос о перевооружении по западным стандартам и военно-морского флота. Поскольку единственный крупный корабль -ЭМ УРО Warzawa (б. Смелый пр.61МП советской постройки) устарел и находится в небоеспособном состоянии, было принято предложение США о закупке построенных около 20 лет назад фрегатов типа Oliver Н. Perry. Таким образом, Польша стала восьмой страной, в состав ВМФ которой вошли корабли этого типа.

'* Предположительно.

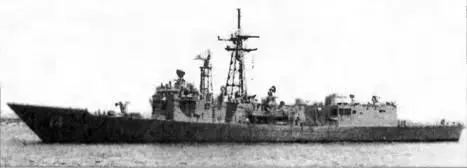

ФРЕГАТ JOHN Н. SIDES ВМС США (с октября 2000 г. фрегат KOSCIUSZKO ВМС Польши)

Водоизмещение, т:

стандартное. 3 045

полное 3 638

Главные размерения, м:

длина наибольшая (по КВЛ) 135,64 (124,4)

ширина наибольшая. 13,7

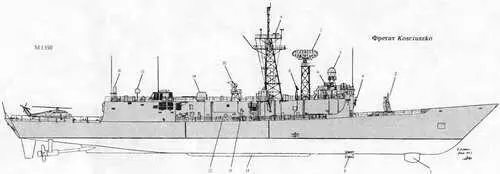

1. Обтекатель ГАС SQS-56

2. ПУ Мк 13 мод. 4

3. ВВВРК

4. Пост приема-погрузки ракетного боезапаса

5. АП РЛС Мк 92

6. АП системы SLQ-32 (V)2

7. АП РЛС SPS-49 (V)4

8. АП системы SATCOM

9. АП РЛС SPS-55

10. АП РЛС SPC-60

11. Пост приема-пере дачи грузов в море

12. 324-мм ТА

13. Вертикальный киль

14. 76-мм АУ

15. ПРН навигационной сичетемы TACAN

16. ЗАК "Vulkan Phalanx"

осадка при полном водоизмещении 4,52

осадка наиболее выступающей частью.. 7,48

Главная энергетическая установка:

тип.. газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с.2 х GE LM 2500 - 41 000

количество гребных винтов.1 ВРШ

количество ВДРК -

- суммарная мощность, л.с.2 - 650
