длина наибольшая..83,8

ширина наибольшая. 10

осадка при полном водоизмещении. 3

осадка наиболее выступающей частью 4,3

Главная энергетическая установка:

тип дизельная

количество х тип маршевых ЛД -

- суммарная мощность, л.с.. 2 38TD8-1/8-9 -5 250

количество гребных винтов 2 ВФШ

Скорость хода наибольшая под ГТД, уз. 20

Дальность плавания ходом 18 уз, мили 2 400

Экипаж, чел. (в том числе офицеров) 135 (15) Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 - 6/62 («ОТО Ме1ага»)

количество АУ к стволов (тип АУ). 1 ч 2 - 40/70 («Bofors»)

СУАО..WM 22/61

количество АУ х стволов (тип АУ) 2 1 20-мм («Oerlikon»)

количество А› к стволов..2x1 - 12,7-мм

Противолодочное

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32)

боекомплект (тип торпед) 6 (Мк 46)

количество бомбосбрасывателей 1

Радиоэлектронное:

БИУС.«Sewaco ТН»

РЛС обнаружения ВЦ и НЦ. LW 04

РЛС обнаружения НЦ SPS-53E

ГАС с подкильной антенной. DSOS-21C

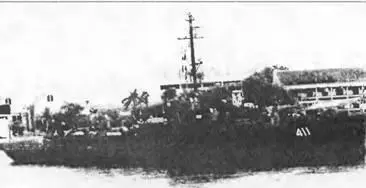

Фрегат Tapi {№ 431) был заказан 27 июня 1969 г., a Khihrat (№ 432)-25 июня 1971 г. Данные корабли предназначены для несения патрульной службы, охраны экономической зоны, эскортирования конвоев и борьбы с подводными лодками противника в условиях угрозы со стороны средств воздушного нападения в непосредственной близости от побережья и в устьях рек. Проект разработан на базе американских охотников за подводными лодками периода второй мировой войны. Тем не менее, по мнению руководства ВМС Таиланда, Tapi вполне отвечает предъявляемым к нему требованиям. С целью повышения боевых возможностей № 431 в 1983 г., а № 432-в 1987 г. прошли модернизацию В ходе нее заменили артиллерийское вооружение, установили более совершенное РТВ. Используются для контроля исключительной экономической зоны.

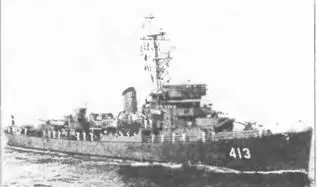

ФРЕГАТ PIN KLAO

Водоизмещение, т:

стандартное. 1240

полное 1930

Главные размерения, м:

длина наибольшая.93,3

ширина наибольшая. 11,6

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип.. дизель-элекгрическая

количество х тип,\Л-

- суммарная мощность, л.с 4 х 16-278А -6 000

количество ДГ.4

количество главных ЭД. 2

количество гребных винтов..2 ВФШ

Скорость хода наибольшая, уз: 20

Дальность плавания, мили:

ходом 19 уз 6 700

ходом 12 уз 10 800

Экипаж, чел. (в том числе офицеров). 192 (14)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 3 х 1-6/50 (Мк 22)

СУ Мк 52 с РЛС Мк 63

количество АУ х стволов (тип АУ) 3 х 2 - 40/60 («BoIors»)

РЛС УОМк 34

количество х тип оптических СУ 2 х Мк 51

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32)

тип торпед.Мк 46

количество РБУ х стволов (тип РБУ) 1 х 24-185-мм (Мк 10 «Hedgehog»)

количество штоковых бомбометов 8

количество бомбосбрасывателей 2

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ SPS-5

РЛС навигационная.SPS-21

ИК система обнаружения SLR-1

средства РТР.WLR-1

ГАС с подкильной антенной. SOS-11

Корабль строился в США, предназначался для эскортирования трансокеанских конвоев и классифицировался как эскортный миноносец (или фрегат). В рамках программы военной помощи (MDAP) в июле 1959 г. его временно передали, а 6 июня 1975 г. продали Таиланду. В 1966 г. фрегат прошел ремонт и модернизацию, в ходе которой 20-мм пулеметы заменили на 40-мм зенитные автоматы и установили ТА для противолодочных торпед. До 1991 г. корабль использовался для охраны и патрулирования экономической зоны. В настоящее время фрегат используется как учебное судно. Корпус гладкопалубный, полностью сварной, стальной, с двойным дном на всем протяжении. Он разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 15 отсеков. В качестве системы стабилизации используются скуловые кили. Большая часть конструкций надстроек выполнена из стали. Корабль морально устарел и большой боевой ценности не имеет.

ФРЕГАТ TACHIN
