Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

боекомплект 20 ЗУР

Артиллерийские комплексы:

количество АУ * стволов (тип АУ) 1 х 1 - 100/60 (АК-100)

СУ.. «Лев»

количество АУ х стволов (тип АУ) 2 х 1 - 30-мм (АК-630)

СУ «Вымпел»

Противолодочное:

количество ТА х труб (тип ТА). 2 х 4 -533-мм

тип торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ).2 х 12-213-мм (РБУ-6000)

боекомплект „.96 РГБ-60

Минное:

количество мин..до 20

Авиационное.

количество х тип вертолетов. 1 х Ка-27

оборудование ВПП.. светотехническое

тип ангара.. стационарный, палубный

Ради оэлект ронное:

БИУС. «Сапфир-У7»

РАС обнаружения ВЦ.. «Фрегат МА»

РАС навигационная..«Вайгач», «Дон-2»

комплекс РЭБ «Старт-2»

пассивные средства РЭП

(количество ПУ х направляющих). ПК-10 (2 х 10-122-мм),

ПК-16 (2 х 16-82-мм)

ГАС с антенной в бульбовом обтекателе. «Платина-С»

ГАС с буксируемой антенной «Бронза»

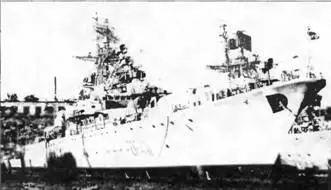

Корабли типа Нерей являются развитием СКР типа Буревестник (пр. 1135 и 1135М). Они строились по заказу КГБ СССР для морских частей пограничных войск и предназначались для несения дозорной службы, охраны экономической зоны на Тихом океане, борьбы с контрабандой и управления соединениями пограничных кораблей меньших размеров (см. раздел о фрегатах России). Три корабля, заложенные в 1990 г., ввели в состав ВМС Украины и пере классифицировали во фрегаты. Один из них, называвшийся Киров, переименовали в Гетьман Сагайдачний, второй -в Гетьман Дорошенко, а третий - Гетьман Байда-Вишневец-кий - разобрали на стапеле в конце 1990-х годов. Гетьман Дорошенко, имевший высокую степень готовности, в настоящее время постепенно разбирается на запчасти, которые используются для поддержания фрегата Гетьман Сагайдачний в боеспособном состоянии. Гетьман Сагайдачний в 1994- 1995 гг. совершил походы в Средиземное море, а в 1996 г. - в США.

'* До 1.08 97 входили и состав КЧФ России

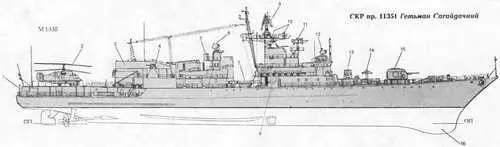

1. Выгородка антенны ГАС "Бронза"

2. Вертолет "Ка 27"

3. Ангар для вертолета

4. 30-мм АУ АК-630

5 Визирная колонка АУ АК-630

6. АП РЛС 'Вымпел" (МР-123)

7 533-мм ТА

8. ПУ НУРС ПК-10

9. АП РЛС "Фрегат MA" (МР-750)

10 АП Навигационных РЛС "Вайтач"

11. АП РЛС "Лев" (МР-214)

12. АП СУ ЗРК "Оса"-МА 2"

13. РБУ-6000

14. ПУ ЗРК "Оса-МА Г 14. 100-ми АУ АК-100

16. Обтекатель антенны ГАС "Платина-С"

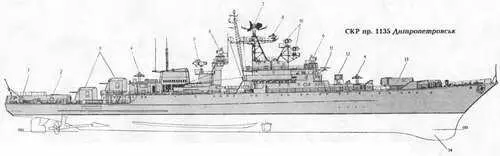

1. Выгородка антенны ГАС "Вега"

2. ПУ для НУРС ПК-16

3. 76-мм АУ АК-726

4. ПУ ЗРК "Оса-МА2"

5. АП РЛС "Лев" (МР-214)

6. АП СУ ЗРК "Оса-МА2"

7. АП РЛС "Ангара А" (МР-310)

8. АП навигационный РЛС "Вайтач"

9. ПУ для НУРС ПК-10

10. АП СУ ПЛАРК "Метель"

11. АП навигационной РЛС "Дом-2"

12. РБУ-600

13. ПУ ПЛАРК "Метель"

14. Обтекатель антенны ГАС "Титан-2Т'

15. 533-мм ТА

Водоизмещение, т:

стандартное2 810

полное 3 200

Главные размерения, м:

длина наибольшая (по КВЛ) 123 (113)

ширина наибольшая (по КВЛ) 14,2 (13,2)

осадка при полном водоизмещении. 4,57

Главная энергетическая установка:

тип газотурбинная (форсажная + маршевая)

количество х тип форсажных ГТД -

- суммарная мощность, л.с 2 х М8К -36 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с 2 х М62- 12 000

количество гребных винтов.2 ВФШ

Скорость хода наибольшая, уз. 30

Дальность плавания, мили:

ходом 14 уз 3 950

ходом 30 уз 630

Экипаж, чел. (в том числе офицеров),.. 194 (22)

Вооружение:

Противолодочные ракетные комплексы:

тип комплекса «Метель» или «Раструб-Б»

количество ПУ х направляющих (тип ПУ). 1 х 4 (КТ 106У)

боекомплект 4 ПЛУР 85-Р или 85-РУ

Зенитные ракетные комплексы:

количество х тип комплекса.2 х «Оса-МА»

СУ.2 х 4Р-33

количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-122) боекомплект40 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 2 - 76/60 (АК-726)

СУ. «Турель»

боекомплект 1600 выстрелов

Противолодочное:

количество ТА х труб (тип ТА).. 2 х 4 -533-мм (палубные поворотные)

боекомплект.8 торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ). 2 х 12 - 213-мм

боекомплект. 96 РГБ-60 или «Запад»
