количество главных ЭД. 2

количество гребных винтов.2 ВФШ

Скорость хода наибольшая, уз… 18

Дальность плавания ходом 12 уз, мили. 10 800

Экипаж, чел. 165

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 3 х 1-76/50 (Мк 22)

СУ.Мк 52 с РЛС Мк 41

количество АУ х стволов (тип АУ) 3 х 2 - 40/60 («Bofors»)

РЛС УО Мк 34

оптическая СУ. 3 х Мк 51 мод. 2

количество АУ х стволов (тип АУ). 2 х 1 -20/70-мм («Oerlikon»)

Противолодочное:

количество РБУ х стволов (тип РБУ).. 1 х 24-185-мм (Мк 10 «Hedgehog»)

количество штоковых бомбометов. 8 типа Мк 6

количество бомбосбрасывателей 1

Радиоэлектронное:

РАС обнаружения ВЦ и НЦ.SPS-5

РЛС навигационная Мк 26

ГАС с подкильной антенной SQS-17B

Корабль строился в США, предназначался для эскортирования трансокеанских конвоев и классифицировался как эскортный миноносец типа Cannon (бывший DE 169). С 14 июня 1955 г. по июнь 1975 г. он входил в состав морских сил самообороны Японии (б. DE 263). Фрегат передали Филиппинам 23 декабря 1978 г. в рамках программы военной помощи (MDAP). Его перевели в Южную Корею, где были проведены ремонт и модернизация, в ходе которой демонтировали бомбосбрасыватели, увеличили число 40-мм зенитных автоматов и установили новые РТС.

Однотипный фрегат Datu Kalantiaw погиб во время тайфуна Clara 20 сентября 1981 г. Rajah Humabon используется в качестве штабного корабля, а также для охраны и патрулирования экономической зоны. На корабле предполагается заменить главные механизмы и установить ПКРК «Нагрооп».

Франция -одна из ведущих европейских стран, проводящая во многом независимую от NATO политику. Кроме того, она имеет исторически сложившиеся интересы в различных районах мира. Ее фрегаты в мирное время предназначены, прежде всего, для демонстрации присутствия в стратегически важных для Франции регионах. Этим объясняется некоторое пренебрежение к противолодочным качествам у кораблей, предназначенных в первую очередь для службы в заморских департаментах Франции.

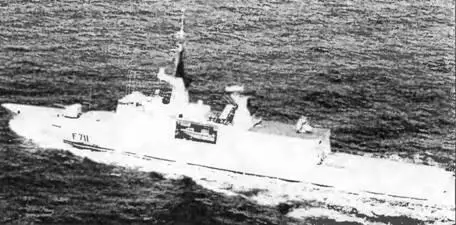

ФРЕГАТ SURCOUF

Водоизмещение, т:

стандартное..3 200

полное 3 600

Главные размерения, м:

длина наибольшая (по КВЛ).124,2(115)

ширина наибольшая (по КВЛ) 15,4 (13,7)

осадка при полном водоизмещении

наиболее выступающей частью5,9

Главная энергетическая установка:

тип дизельная

количество х тип ДА -

- суммарная мощность, л.с.4 х 12 РА 6 V 280 STC-21 107

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз.25

Дальность плавания, мили:

ходом 15 уз. 7 000

ходом 12 уз9 000

Экипаж, чел. (в том числе офицеров).139 (15) + 12 авиагруппа + 12 кадетов

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект.8 ПКР ММ 40 Block 2

СУ.SWG-1A

Зенитные ракетные комплексы:

тип комплекса. «CrotaIe Navnl» CN2 или SAAM '*

количество ПУ х направляющих 1 х 8

боекомплект 24 ЗУР UT-1

количество ПУ х направляющих (тип ПУ) 1 х 16 (ВПУ «Sylver»)'*

боекомплект 16 ЗУР «Aster 15»

СУ «Arabeb

Артиллерийские комплексы: универсальный -

- количество АУ х стволов (тип АУ) 1 х 1 - 100/55 (мод. 1968 CADAM)

ЗАК - количество АУ х стволов (тип АУ) 2x1 - 20-мм (F2 «Giat»)

СУ..СТМ с РЛС «Castor 2J»

Авиационное:

количество х тип вертолетов 1 х «Panther» AS 565 MA,

или 1 х «Siiper Frelon» SA 321G, или 1 x NFH-90 2*

оборудование ВПП..светотехническое с системой

принудительной посадки SAMAHE

тип ангара. стационарный, палубный

Радиоэлектронное:

БИУС. TAVITAC 2000 с Link 11 и Link 14

и системой «Siracause» 2 SATCOM;

OPSMER

РЛС обнаружения ВЦ и НЦ. «Sea Tiger» Mk 2 (DRBV 15C)

РЛС навигационная 2 х тип 1229 (DRBN 34А)

инфракрасная система обнаружения и ЦУTDS 90; DIBV 10 «Vampir» 2*

средства РТР. ARBR 21 (DR 3000S), ARBR 17 "

активные средства РЭП. ARBB 33 2*

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» Mk 2 (2 х 10- 127-мм ПУ)

система постановки ложных

акустических целей. SLAT

'* После модернизации. Место зарезервировано, монтируются в ходе ремонта но готовности комплекса с демонтажем «Crotale Ndval». "* После модернизации. '* Hci La Fayette

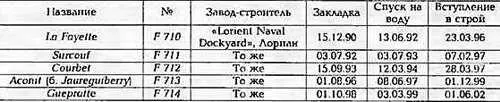

Фрегаты типа La Fayette в мирное время предназначены для службы в заморских департаментах Франции, что обусловило их большую автономность. В военное время на данных кораблях могут быть установлены (с этой целью зарезервированы масса, объем и электрические мощности) противолодочное вооружение из четырех стационарных 324-мм ТА К69 и ГАС с буксируемой антенной DSVB-62. В этом случае фрегаты могут использоваться для эскортирования конвоев, корабельных группировок, а также для борьбы с подводными лодками и надводными кораблями противника. Кроме того, они способны оказывать огневую поддержку десанту и обстреливать береговые объекты. Корабли классифицируются как легкие фрегаты (Frigates Legers FL 3000). Изначально серия должна была состоять из 10 единиц, но ее сократили до восьми, а затем до пяти кораблей, что мотивировалось финансовыми ограничениями. Каждый из фрегатов собирается из 80 блоков массой до 300 т. Блоки на стапель подаются с максимальной степенью насыщения. Фрегаты La Fayette являются первыми серийными боевыми кораблями, построенными по технологии Stealth. На них осуществлена комплексная система мероприятий по снижению уровней радиолокационного отражения, теплового поля, уровня подводного шума и т.д. Особое внимание уделялось повышению жи-
