Ил-4 (1941-42 гг.)

Ил-4 (1943 г.)

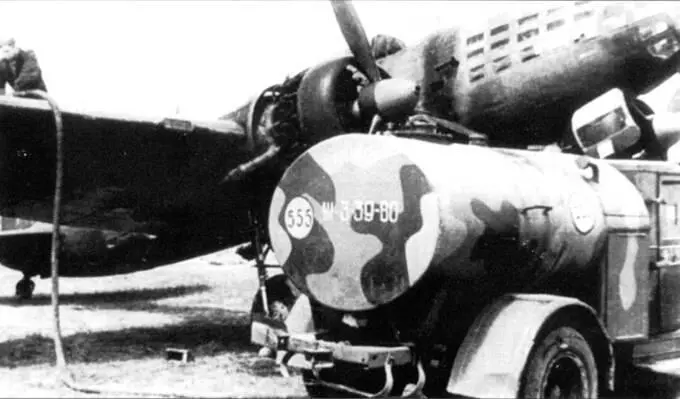

Заправка оснащенного двигателями М- 88 бомбардировщика Ил-4 бензином с октановым числам 92 из камуфлированной автоцистерны. На полную заправку самолета уходило 45 минут. Люк штурмана – металлический, с окном- илюминатором. На борту фюзеляжа за остеклением кабины штурмана установлены две трубки Вентури.

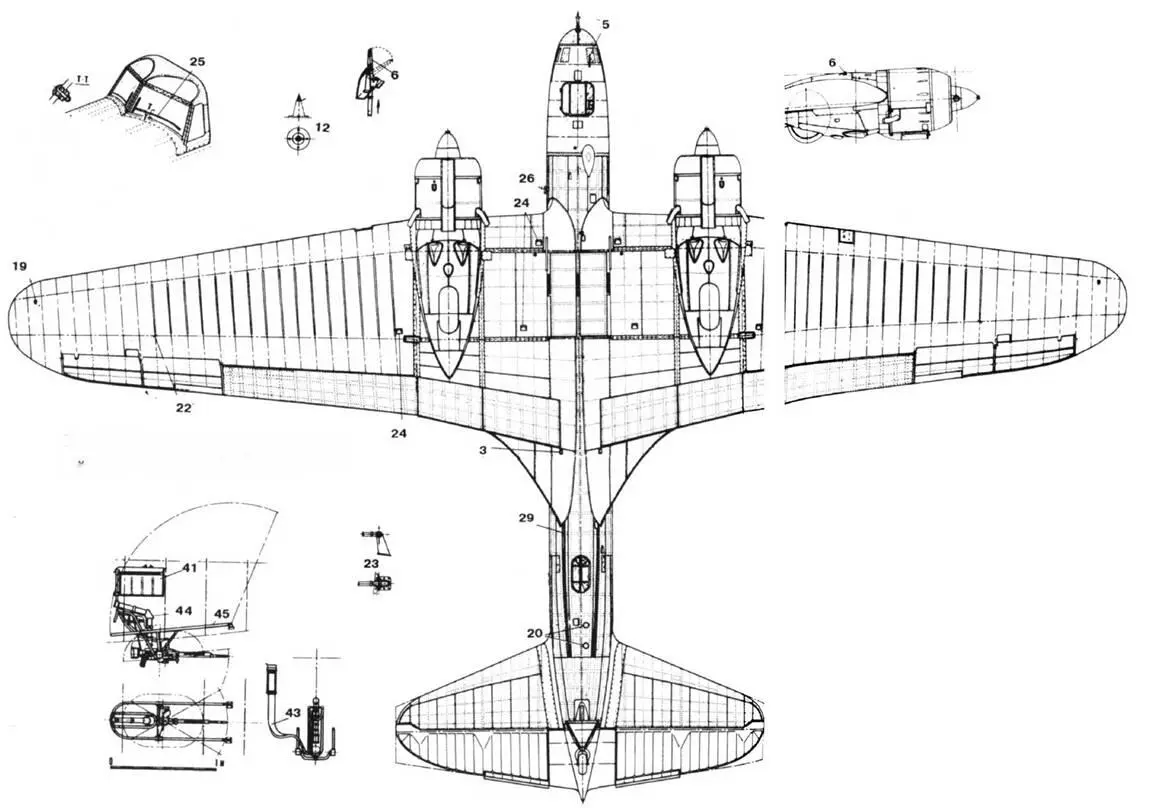

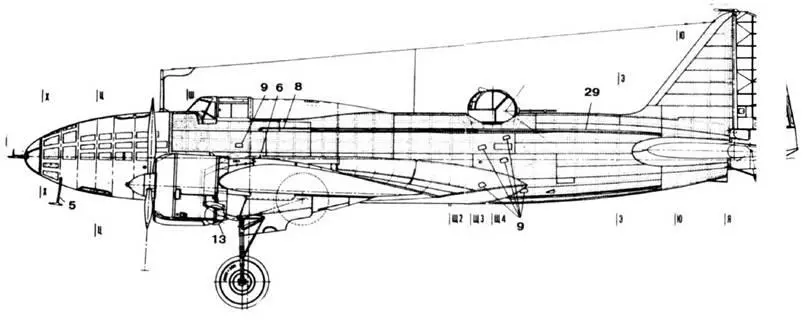

Ил-4 (№2314) с деревянными носовой частью и хвостовым обтекателем, и фанерной обшивкой крыла – вид слева, сверху и справа.

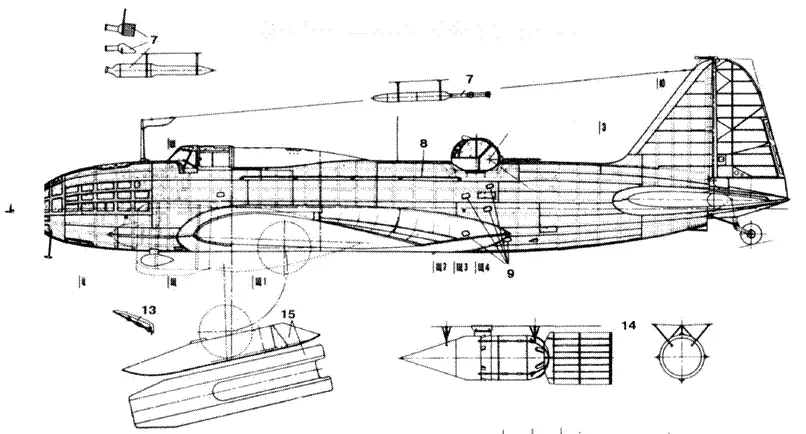

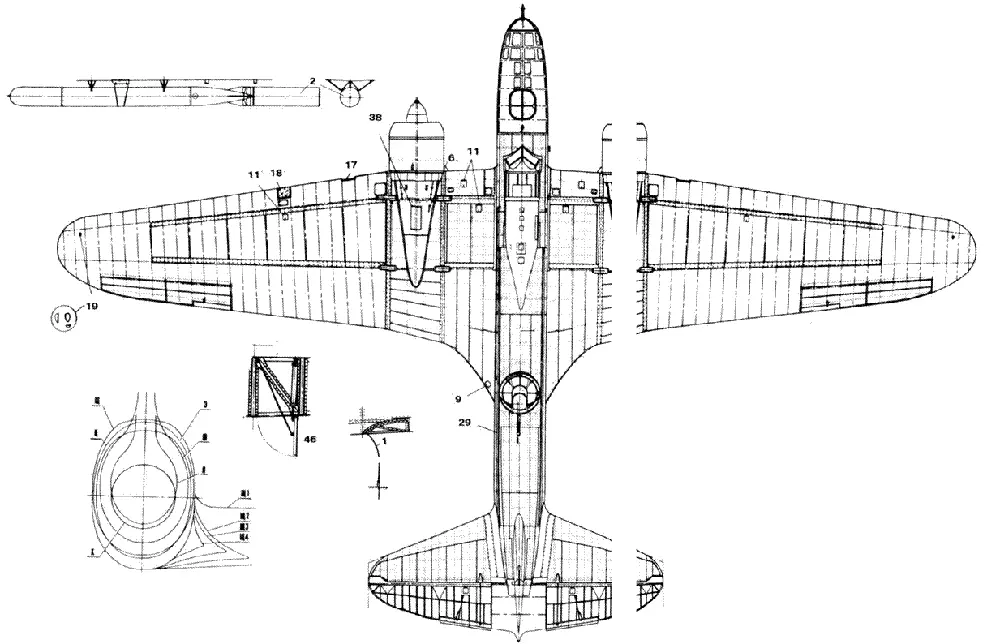

ДБ-3Ф выпуска начала 1942 года, вид слева

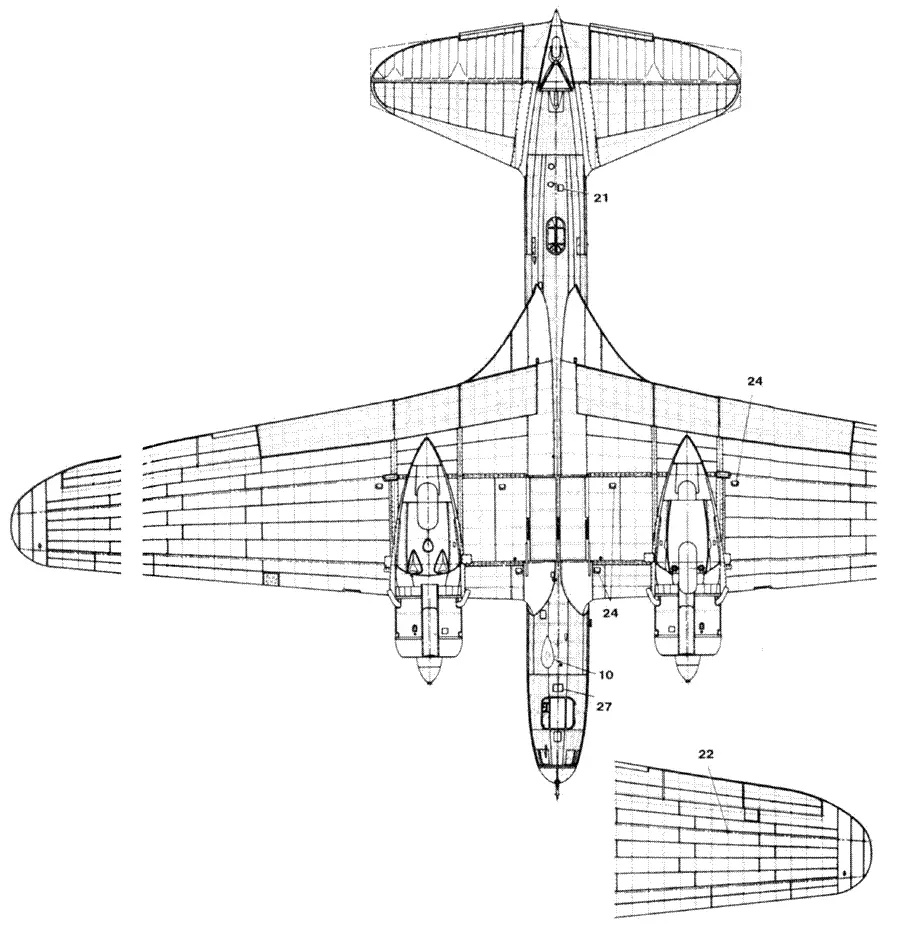

Ил-4 (№2314) с деревянными носовой частью и хвостовым обтекателем, и фанерной обшивкой крыла – вид снизу.

ДБ-3Ф ранних серий выпуска

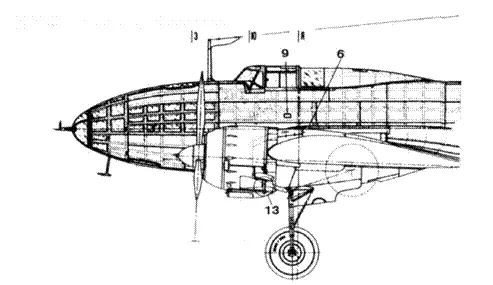

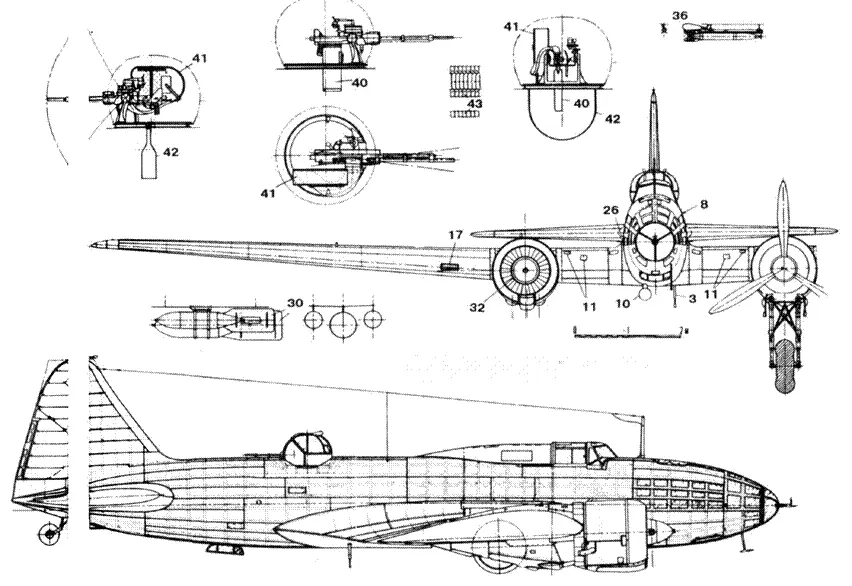

ДБ-3Ф выпуска начала 1942 года, вид справа й спереди.

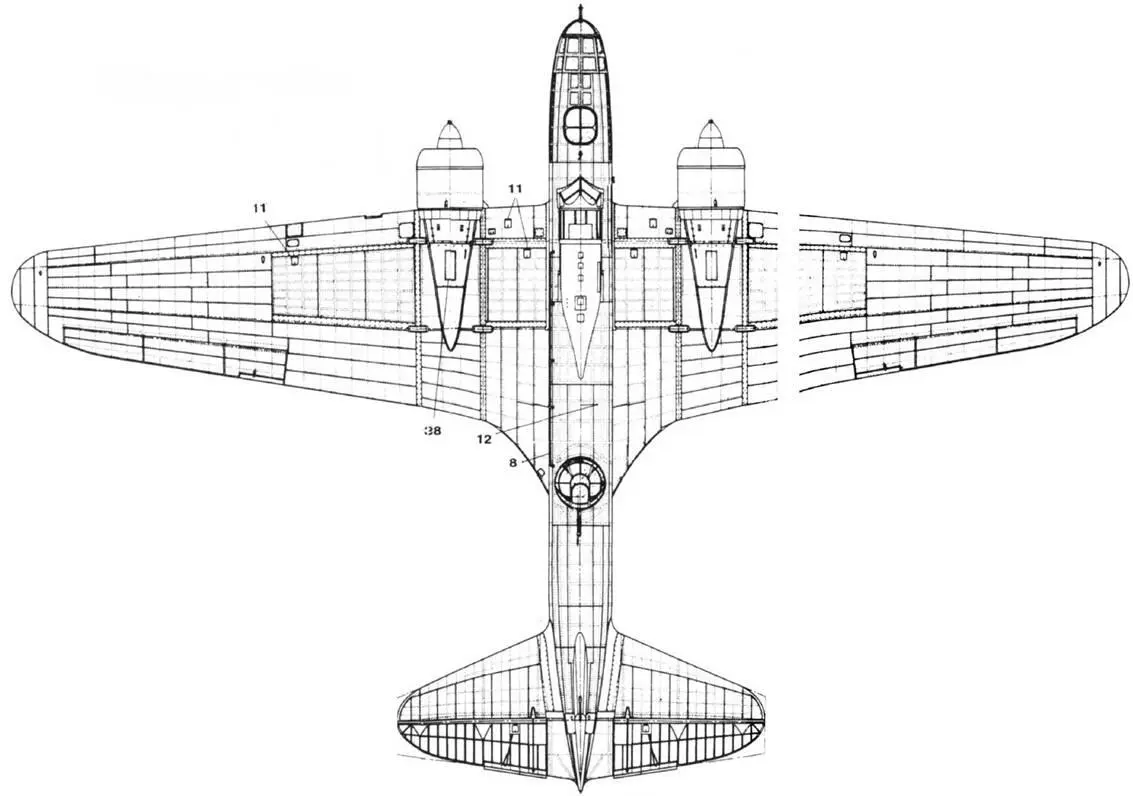

ДБ-3Ф выпуска начала 1942 года, вид сверху и снизу.

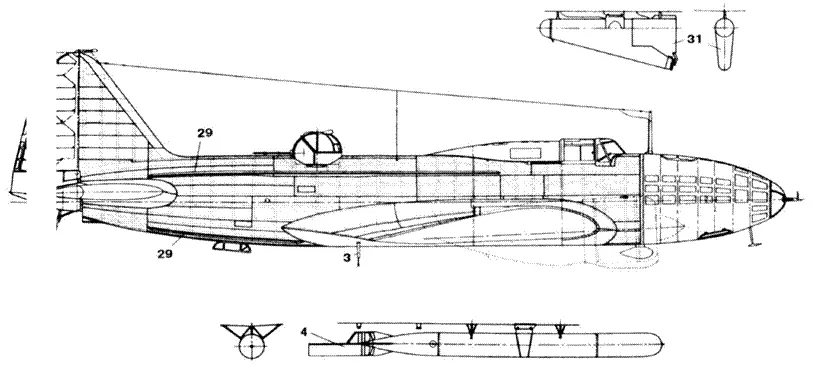

Ил-4 (ДБ-3М/Ф) – свободнонесущий низкоплан нормальной аэродинамической схемы с двумя двигателями на крыле, убираемым шасси и однокилевым хвостовым оперением. Так как в процессе производства на самолет устанавливались различные двигатели, винты, оборудование. применялись различные конструкционные материалы, и это описано в статье, то здесь приводится описание лишь одного, последнего серийного варианта Ил-4 выпуска конца 1944 г.

Экипаж 4 человека: командир (он же пилот), штурман, стрелок-радист и бортстрелок.

Фюзеляж технологически разделен на носовую, среднюю, хвостовую части и хвостовой обтекатель. В носовой части расположена кабина штурмана с двумя люками: нижним – входным и верним – аварийным, а также служащим для наблюдения вверх. Средняя часть фюзеляжа содержит кабину пилота и бомбоотсек. В хвостовой части расположена кабина стрелков с нижним люком, служащим для стрельбы и аварийного покидания, и стрелковой башней, через которую также можно покинуть самолет. Далее укреплено хвостовое оперение, а также хвостовая опора шасси На случай ее поломки на последнем шпангоуте фюзеляжа имеется предохранительная пята. Хвостовая часть фюзеляжа усилена четырьмя наружными элементами 11- образного сечения. Носовая часть, пол кабины пилота и хвостовой обтекатель изготовлены из дерева По обеим бортам кабины штурмана имеются сдвигающиеся вперед плексигласовые форточки. Форточки кабины пилота, также плексигласовые, сдвигались назад В каждой из кабин имеются писсуары

Крыло – двухлонжеронное. цельнометаллическое, состоит из центроплана, представляющего собой единое целое со средней частью фюзеляжа, двух моторных отсеков, на которых закреплены двигатели и шасси, и двух консолей. Механизация крыла включает посадочные щитки и элероны. оснащенные триммерами. На левой консоли расположена посадочная фара. На некоторых сериях Ил-4 устанавливались консоли с фанерной обшивкой, отличавшиеся от цельнометаллических также по геометрии. Их особенность – увеличенная на 3° стреловидность по передней кромке, угол поперечного V равный 5°40' (против 4,45'), профиль NACA-230 (против Clark YH-15).
