С. Иванов - Ил-4

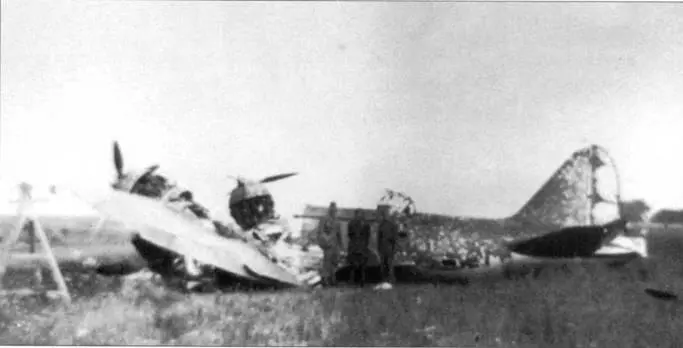

Тот же самолет, может быть и те же словаки. Самолет камуфлирован в полевых условиях пятнами зеленой краски поверх чистого дюраля. Камуфляж нанесен летом 1941 г.

Первую партию из пяти бомбардировщиков ДБ-3Ф для ВВС РККА изготовил ГАЗ № 39 на Ходынке в ноябре 1939 г. ВВС не приняли все пять самолетов по причине технических дефектов. Новые двигатели М-88, которыми были оснащены машины, страдали множеством пороков. На самолетах, которые строились в Воронеже и в Комсомольске, в основном ставились моторы М-87Б. Внешних отличий самолеты с М-88 от самолетов с М-87Б не имели. ВВС забраковали 29 из 49 построенных в декабре 1939 г. самолетов ДБ-3Ф, в основном из-за дефектов шасси и моторов.

Серийные самолеты имели ряд отличий от прототипа. На серийных бомбардировщиках оставили одну посадочную фару в левой плоскости, правая фара не ставилась. Вместо одинарных навигационных огней в торце законцовке крыла у прототипа, на серийных бомбардировщиках АНО ставили на верхних и нижних поверхностях крыла. Блистеры на створках ниш основных опор шасси уменьшили в размерах.

Серийные ДБ-3Ф комплектовались увеличенными колпаками турелей МВ-3. Все самолеты, построенные ранее весны 1940 г. не окрашивались. Опознавательные знаки наносились на верхние и нижние поверхности обоих консолей крыла и по бортам задней части фюзеляжа. Незадолго до начала войны была введена камуфляжная окраска дальних бомбардировщиков - зеленые пятна поверх дюраля. Чаще всего такой камуфляж рисовали кисточками от руки.

ДБ-3Ф без вооружения в сдаточном испытательном полете. Верх – светло-зеленый, низ – светло-голубой. Такая окраска была введена в конце мая 1940 г. Опознавательные знаки в виде красных пятиконечных звезд с узкой черной окантовкой нанесены на борта фюзеляжа, на верхние и нижние поверхности обоих плоскостей крыла.

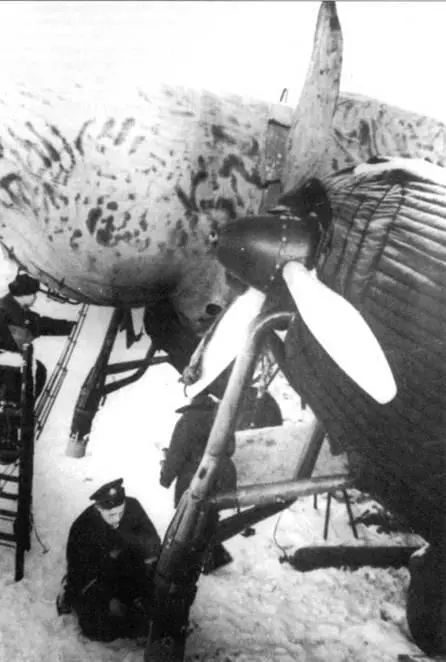

Прогрев двигателей перед запуском на морозе производился газовой горелкой. Горячий воздух подавался в воздухозаборники карбюраторов. Двигатели и носовая часть фюзеляжа самолета закрыты чехлами, к люку штурмана приставлена лесенка.

Эпопея с двигателем М-88 продолжалась в 1940 г. В первом квартале 1940 г. запорожский ГАЗ-29 поставил примерно 100 двигателей с большим количеством дефектов, в массе своей моторы нельзя было ставить на самолеты. Постоянные проблемы доставляли маслорадиаторы, которые делал ГАЗ-34 в Москве. В полетах на большой высоте двигатели часто грелись, масло замерзало. Неудивительно, что выпуск ДБ-3Ф велся в начале 1940 г. низкими темпами.

Возня с М-88 и маслорадиатором продолжалась до марта 1940 г. Параллельно вносились изменения в конструкцию планера. Комплект чертежей на прототип ДБ-ЗФ составлял 8147 «синек», 2174 чертежа на серийные машины были выполнены заново. а в 5211 внесены изменения. {1} 1 * Ничего удивительного. Любой нормальный советский инженер скажет, что изменения в КД (конструкторская документация) по объему и массе превышают саму КД в несколько раз. Совет шпионам: будет тырить машину с секретными чертежами, закажите пару железнодорожных вагонов для изменений и дополнений к чертежам. Имейте ввиду, что когда два вагона прибудут, уже потребуется третий – отечественные конструкторы чрезвычайно плодовиты!

В январе 1940 г. завод № 18 в Воронеже собрал девять ДБ-3Ф с М-87Б и два ДБ-3Ф с моторами М-88. В ходе заводских испытаний сменили четыре двигателя М-88. В конце 1939 г. в конструкцию ДБ-3Ф на заводе № 18 внесли 101 изменение, в начале 1940 г. – еще 44 изменения. Большинство доработок было учтено в самолетах постройки марта 1940 г.

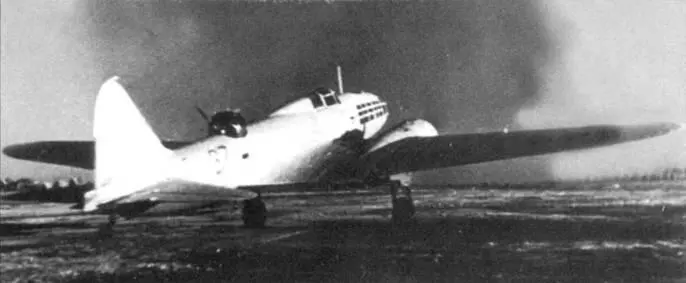

ДБ-3Ф (красный «37») в зимней окраске выруливает пи старт перед очередным боевым вылетам. На белые поверхности опознавательные знаки не нанесены. Низ не перекрашен, светло-голубой. В зимние месяцы таким образам самолеты окрашивали прямо на заводах.

Ил-4 (1939 г.)
