С. Иванов - Ил-4

Стрелковое вооружение Ил-4 состоит из 12,7-мм пулемета УБТ с боезапасом 200 патронов в верхней стрелковой установке УГК-1 и двух 7,62-мм пулеметов ШКАС – в выдвижной люковой стрелковой установке MB-2 с боезапасом 600 патронов и в носовой установке с боезапасом 500 патронов Рабочие места стрелков защищены бронелистами толщиной 6-8 мм В качестве оборонительного вооружения на Ил-4 использовался и гранатомет ДАГ-10 с 5 гранатой АГ-2.

На внешней подвеске Ил-4 в состоянии перевозить: 12-местную десантную кабину ДК-12, 45-мм противотанковую пушку. 82- и 120-мм минометы, мотоциклы, до трех связок по 500 кг. состоящих из тоех мягких десантных мешков для грузов и боеприпасов, парашютные грузовые контейнеры ГПК-500. Самолет может буксировать десантные планеры А-7, Г-11 и Г-29.

Окраска Ил-4 имела множество вариантов. Машины раннего выпуска покидали заводы-изготовители неокрашенными либо окрашенными в светлосерый цвет В 1940 г. на производстве самолеты стали красить защитными зеленой и голубой красками Несмотря на приказ по ВВС о перекраске находившихся в частях машин в защитный камуфляж и разработку специальных авиационных эмалей песочного, зеленого, светло-коричневого и других цветов, неокрашенные машины встречались до конца лета 1941 г. В ходе войны на верхних поверхностях Ил-4, помимо зеленой окраски, часто использовался двухцветный камуфляж из сочетания темно- зеленых или темно-коричневых пятен со светло-зелеными. Летом 1943 г. был утвержден трехцветный камуфляж из сочетания защитно-зеленых, светло- коричневых и черных пятен, не получивший, однако, широкого применения Зимой бомбардировщики могли окрашиваться в белый цвет клеевой меловой краской полностью или пятнами по наиболее светлой краске летнего камуфляжа Кабины, бомболюк изнутри, ниши и стойки шасси красились в серый цвет Воздушные винты были матово-черными.

Нижние поверхности самолетов, предназначенных для АДД. окрашивались в матово-черный цвет. Самолеты ВМФ, летавшие над морем (в особенности торпедоносцы), могли окрашиваться сочетанием матовых зелено-синих и серых пятен. Окраска выполнялась на заводе пульверизатором, а в полевых условиях – кистями Однако чаще в минно-торпедные полки самолеты попадали в той же окраске, что и машины АДД В то же время в АДД встречались целые подразделения Ил-4 в "морской" окраске.

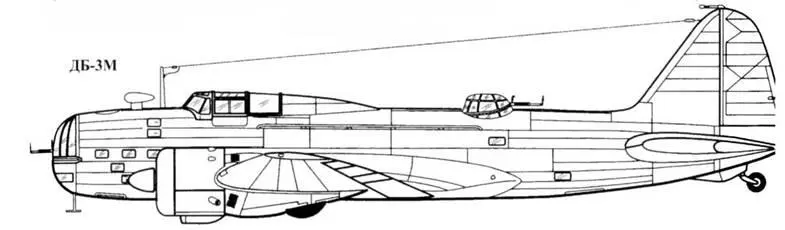

1. Громоотвод 2. Торпеда 45-36-АВ 3. Выпускная антенна 4. Торпеда 45-36-АМ 5. Трубка ПВД 6. Механический указатель положения шасси 7. Глушители и пламегасители различных типов 8. Поручневая антенна 9. Подножка 10. Рамка радиополукомпаса в обтекателе 11. Лючок заправочной горловины 12. Антенный ввод 13. Замок капота двигателя 14. Морская мина 15. Лыжи типа НИИ ГВФ 16. Храповик воздушного винта 17. Управляемые жалюзи маслорадиатора 18. Посадочная фара 19. Бортовой аэронавигационный огонь 20. Люки парашютных и осветительных ракет 21. Фотолюк 22. Причальная скоба 23. Рычаг триммера-флетнера 24. Лючок слива топлива 25. Омыватель жидкого противообледенителя кабины пилота 26. Трубка Вентури 27. Люк бомбардировочного прицела 28. Торпеда 45-36-АН 29. U-образные профили усиления фюзеляжа 30. Авиабомбы ФАБ-250 и ФАБ-500 31. Выливной авиаприбор ВАП-500

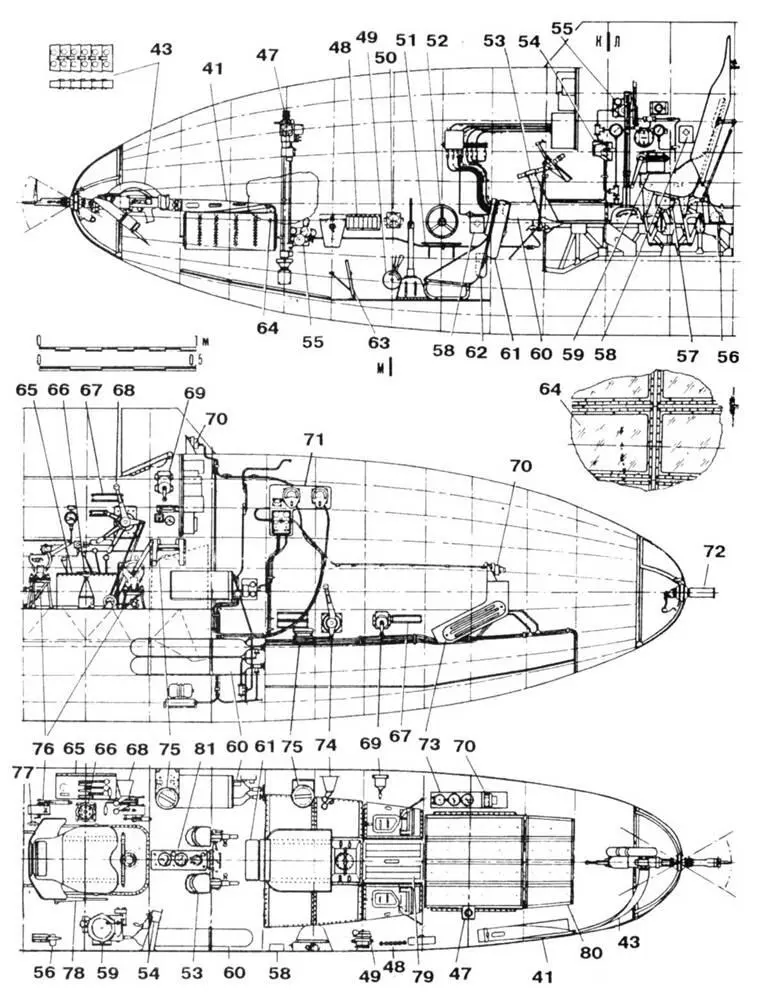

32. Жалюзи капота двигателя (устанавливались зимой) 33. Схема навески элерона 34. Схема выпуска щитка-закрылка 35. Грузовой парашютный контейнер ГПК-500 36. Установка PC М-13 на Ил-4 авиации ВМФ 37. 350-литровые ПТБ 38. Крышка выхода воздуха охлаждения маслорадиаторов 39. Омыватель жидкостного антиобледенителя винта 40. Мешок для гильз и звеньев 41. Патронный ящик 42. Подвесное брезентовое сиденье 43. Гибкий рукав 44. Перископический прицел 45. Откидная рама пулемета 46. Створка бомболюка 47. Бомбардировочный прицел 48. Сигнальные ракеты 49. Ручной бомбосбрасыватель 50. Электросбрасыватель бомб 51. Навигационный столик 52. Штурвал управления створками бомболюков 53. Педали пилота 54. Ручка управления триммером руля направления 55. Кислородный прибор 56. Управление стопором хвостового колеса 57. Ручка бомбосбрасывателя у пилота 58. Аптечка 59. Лебедка аварийного выпуска шасси 60. Кислородные баллоны 61. Сумка для бортпайка 62. Сумка микрофона
