Это электромагнитное излучение, лежащее в диапазоне видимого света и связанное со зрительными ощущениями человеческого глаза. Частоты световых волн лежат выше самых высоких частот радиоволн. Для передачи световых изображений на расстояние свет преобразуется в электрический сигнал путем использования соответствующих преобразователей, работающих, например, на принципе фотоэмиссии. Затем с помощью радиоэлектронных средств этот сигнал можно преобразовать и передать на большие расстояния.

Применение соответствующих электрооптических преобразователей позволяет осуществить обратную задачу, т. е. преобразование электрического сигнала в световое изображение.

Областью техники, которая главным образом занимается преобразованием света в сигнал и обратно, а также передачей этого сигнала, является телевидение.

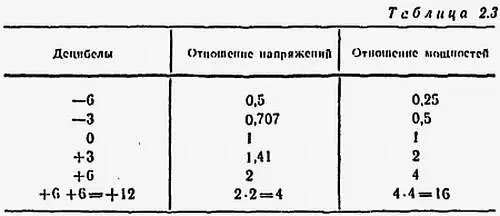

Качественными параметрами являются цвет и насыщение. Количественным параметром является яркость. Единицей яркости является кандела на квадратный метр, единицей освещенности — люкс . Имеются и другие величины, и единицы их измерения.

Это электрическое сопротивление, называемое иначе комплексным или кажущимся . Оно относится к цепям переменного тока, в которых помимо элементов, представляющих действительное электрическое сопротивление R, находятся элементы цепей переменного тока, т. е. конденсаторы ( С), или индуктивности ( L). В этом случае результирующее электрическое сопротивление такой цепи для переменного тока называется полным сопротивлением и обозначается Z. В соответствии с законом Ома Z= U/ I. Величина, обратная полному сопротивлению, называется проводимостью и обозначается Y.

В общем случае полное сопротивление состоит из двух частей — действительной и мнимой. Действительная, называемая резистивным или активным сопротивлением , обозначается R. Его значение на постоянном и переменном токе будет одинаковым. При протекании постоянного или переменного тока через активное сопротивление в нем происходит выделение тепла. Величина, обратная резистивному сопротивлению, называется активной (действительной) проводимостью и обозначается G, Единицей проводимости является сименс [См] — величина, обратная ому.

Мнимая часть полного сопротивления образует пассивное сопротивление, называемое реактивным , и обозначается — X. В реактивном сопротивлении: не происходит выделения тепла, а протекающий через него ток приводит к накоплению энергии в виде электромагнитного ноля. Наличие реактивности в цепи вызывает фазовый сдвиг между током и напряжением. Различают емкостную реактивность Х с, сопротивление конденсатора Сдля переменного тока, и индуктивное сопротивление X L— сопротивление катушки индуктивности для переменного тока. Величина, обратная реактивному сопротивлению, называется пассивной или кажущейся проводимостью и обозначается В. Численное значение модуля Zцепи переменного тока с активным сопротивлением Rи реактивным сопротивлением Xопределяется формулой.

Это зависит от вида тока. Для постоянного- тока идеальный конденсатор представляет собой сопротивление (активное) R= , не позволяющее протекать постоянному току. На переменном токе с частотой fреактивное сопротивление конденсатора Сили емкостное сопротивление выражается формулой

Х с = 1/2π fС.

Если перейти от частоты fк ω, то

Х с = 1/ ωС.

Из этой зависимости следует, что емкостное сопротивление убывает с ростом частоты тока. На очень высоких частотах емкостное сопротивление стремится к нулю.

Как уже указывалось, реактивность вызывает сдвиг фазы между током и напряжением (рис. 2.1). В результате этого сдвига (для конденсатора) ток опережает напряжение на 90°.
