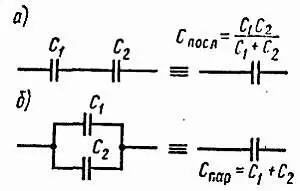

Рис. 2.6. Определение результирующей емкости при последовательном (а) и параллельном (б) соединении конденсаторов

Реактивное сопротивление конденсатора определяется по формуле

Х с= 1/2π fС.

Если емкость выражается в фарадах, а частота в герцах, то реактивное сопротивление получается в омах. Результат в омах получается также при подстановке емкости в микрофарадах и частоты в мегагерцах. Для других единиц необходим пересчет. Например, для С = 100 нФ и f= 100 кГц следует его произвести по формуле

Х с = 1/6,28·(10 2·10 3)·(10 2·10 -9) = 1/6.28·10 -2~= 16 Ом.

Существует два способа маркировки или обозначения на резисторах и конденсаторах их значений и допусков. Один из них — цветовой, второй — буквенно-цифровой.

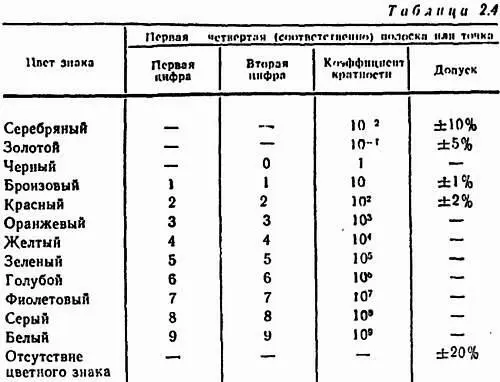

В цветовом коде (табл. 2.4) используются четыре цветные полоски или точки. Цвета первой и второй полосок определяют первую и вторую цифры, а цвет третьей полоски — коэффициент кратности для величины, выраженной в омах или пикофарадах. Последняя полоска или точка определяет своим цветом допуск на эту величину.

На рис. 2.7 приведен пример обозначения резисторов.

Рис. 2.7. Пример цветового обозначения резистора с сопротивлением 22кОм±10 %

1— оранжевый (коэффициент кратности 10 3; 2— серебряный (допуск ±10 %); 3— красный (вторая цифра) — 2; 4— красный (первая цифра) — 2

В буквенно-цифровом коде обозначения кратности используются буквы. Для резисторов применяют следующие обозначения кратности: 1 — буква R, 10 3— К, 10 6— M, а для конденсаторов; 10 -12— р, 10 -9— n, 10 -6— μ. Буквы занимают место запятой десятичного знака в номинальном значении. Например, 5,9 Ом — обозначение 5R9, 59 Ом — 59R, 1,5 кОм — 1К5, 59 кОм —59К, 1,5 МОм — 1М5, а также 1,5 пФ — 1р5, 33,2 пФ — 33р2.

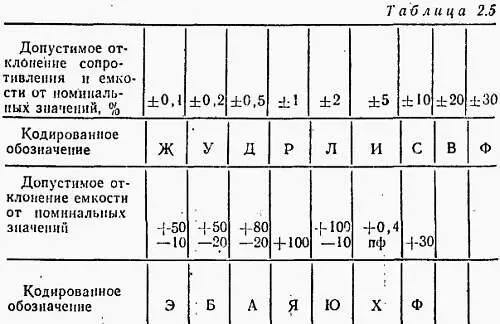

Буквенно-цифровая маркировка резисторов и конденсаторов в СССР состоит из последовательно расположенных цифр, указывающих номинальное сопротивление (емкость), буквы, обозначающей единицу измерения (кратность) сопротивления при емкости и показывающей положение запятой десятичной дроби, и буквы, обозначающей допустимое отклонение от номинального значения. Для резисторов приняты следующие обозначения кратности номинального сопротивления: Е— омы, К — килоомы, М— мегомы, Г— гигаомы, Т— тераомы, а для номинальной емкости: П— пикофарады, Н— нанофарады, М— микрофарады. Кодированные обозначения допускаемого отклонения сопротивления и емкости приведены в табл. 2.5. Например, резисторы с сопротивлением 68 Ом и 1,5 кОм и допустимым отклонением ±2 % имеют соответственно маркировку 68ЕЛ и 1К5Л, а емкость 1,5 мкф с допустимым отклонением ±20 % сокращение обозначается 1М5В. — Прим. ред.

Катушка индуктивности является элементом, вносящим в цепь определенную постоянную или регулируемую индуктивность. Катушку индуктивности часто выполняют навивкой проволоки на корпус, сделанный из изолятора. Навивка может быть одно- или многослойной. Катушки бывают воздушными (бессердечниковыми) либо с магнитным сердечником. Катушки индуктивности (рис. 2.8) в основном характеризуются следующими параметрами: индуктивностью и добротностью.

Рис. 2.8. Графическое изображение катушек индуктивности с постоянной ( а), переменной ( б) индуктивностью и с ферритовым сердечником ( в)

Основной единицей индуктивности является генри [Гн]. Чаще используются в тысячу раз меньшая единица, называемая миллигенри [мГн], и в миллион раз меньшая единица — микрогенри [мкГн]. Индуктивность катушки возрастает с увеличением ее размеров и числа витков. Воздушные катушки имеют индуктивность от 1 Гн до нескольких десятков миллигенри. Большие значения индуктивности (даже несколько тысяч генри) получают, когда катушки индуктивности выполняют на ферромагнитных стержнях. Регулировка индуктивности чаще всего выполняется перемещением сердечника относительно навивки (например, путем вворачивания или выворачивания сердечника отверткой).
