Реальные резисторы помимо чисто активного сопротивления обладают также некоторой собственной емкостью и индуктивностью, которые образуют паразитные реактивности. Особенно это относится к проволочным элементам. Во многих случаях применения существование реактивностей крайне нежелательно.

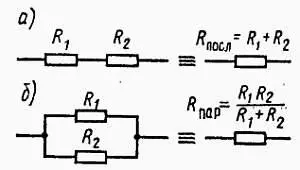

Определение результирующего сопротивления при последовательном и параллельном соединении резисторов поясняется на рис. 2.4.
Рис. 2.4. Определение результирующего сопротивления при последовательном ( а) и параллельном ( б) соединении резисторов
Что можно сказать о конденсаторе как элементе цепи?
Конденсатор — это элемент, вносящий в цепь определенную постоянную или регулируемую емкость. Он состоит из двух проводящих обкладок, изолированных одна от другой диэлектриком.
В зависимости от конструкции и вида диэлектрика различают конденсаторы с воздушным зазором, бумажные, полистироловые, керамические, электролитические и т. п. Они имеют разные свойства и габаритные размеры, разное назначение и области применения. Конденсаторы (рис. 2.5) характеризуются в основном следующими параметрами: емкость и ее допуск, рабочее напряжение диапазон рабочих температур и температурный коэффициент емкости, потери и добротность.
Рис. 2.5. Графическое изображение постоянного ( а), электролитического ( б), переменного ( в) и подстроечного ( г) конденсаторов
Основная единица емкости — фарада [Ф]. Это очень большая емкость, и поэтому на практике обычно используют значительно меньшие единицы: 10 -12Ф, 1 пФ — пикофарада, 10 -9Ф — 1 нФ — нанофарада, 10 -6Ф, 1 мкФ — микрофарада.
В электронике применяют элементы с емкостями от нескольких пикофарад до нескольких тысяч микрофарад. Емкость конденсатора возрастает при увеличении площади обкладок и убывает при увеличении расстояния между ними. Увеличение площади обкладок приводит к свернутой или многослойной конструкции конденсатора.
При производстве конденсаторов применяются такие же допуски и ряды номинальных значений емкости, как для резисторов. Для электролитических конденсаторов используется укороченный ряд значений.
Конструкция конденсатора ограничивает рабочее напряжение поскольку при очень большом напряжении происходит пробой диэлектрика и конденсатор выходит из строя. Интервал рабочих напряжений конденсаторов обусловлен их назначением и конструкцией.
Так, электролитические конденсаторы с емкостью порядка сотен микрофарад, используемые в цепях питания постоянного тока, предназначены для работы при напряжениях в несколько десятков или даже сотен вольт.
Диапазон рабочих температур конденсатора зависит прежде всего от вида его диэлектрика. Изменение температуры влияет также на емкость конденсатора. Это очень важно, и поэтому выбор конденсатора часто определяется температурным коэффициентом емкости, который в зависимости от используемых материалов и технологий может иметь положительное или отрицательное значение. В цепях, где важен «результирующий» температурный коэффициент, температурный коэффициент конденсатора выбирается таким, чтобы изменения емкости в функции температуры компенсировали изменения индуктивности; благодаря этой компенсации сопротивление цепи RLC остается постоянным.
Помимо емкости конденсаторы обладают некоторой собственной индуктивностью и активным сопротивлением. Наличие последнего вызывает потери, связанные с преобразованием электрической энергии в тепловую. Потери энергии в конденсаторе характеризуются тангенсом угла диэлектрических потерь tg δ; величина, обратная этому коэффициенту, называется добротностью конденсатора .
Во многих применениях добротность является решающим фактором при выборе типа конденсатора. Помимо конденсаторов с постоянной емкостью существуют переменные (регулируемые) конденсаторы с плавной регулировкой емкости, обычно до нескольких десятков или сотен пикофарад. Они служат главным образом для перестройки резонансных контуров.
Определение результирующей емкости при последовательном и параллельном соединении конденсаторов поясняется на рис. 2.6.
