И. Хабловски - Электроника в вопросах и ответах

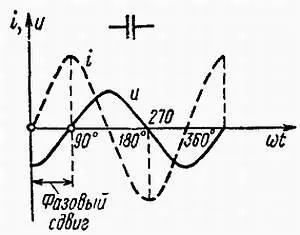

Рис. 2.1. Сдвиг фазы между током и напряжением на емкости

Для постоянного тока идеальная индуктивность обладает нулевым сопротивлением R= 0. Для переменного тока с частотой fиндуктивное сопротивление выражается зависимостью X L = 2π fLили X L = ωL, т. е. индуктивное сопротивление с ростом частоты увеличивается.

Фазовый сдвиг, вызываемый индуктивностью, таков, что напряжение опережает ток на 90° (рис. 2.2).

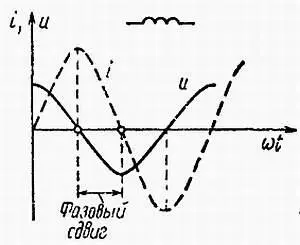

Рис. 2.2. Сдвиг фазы между током и напряжением на индуктивности

Элементы электронных схем можно разделить на две группы: активные и пассивные. Активными называют такие элементы, которые могут увеличивать энергию подводимого сигнала (транзисторы и лампы). Пассивные элементы не дают увеличения мощности. К ним относятся резисторы, конденсаторы, катушки индуктивности, трансформаторы, диоды [4] Исключение составляют туннельные диоды, которые относятся к активным элементам. , переключатели и т. п.

Резистор — элемент схемы, вносящий в цепь определенное постоянное или переменное (регулируемое) сопротивление. Элементы с постоянным сопротивлением чаще всего изготавливают в виде проволочных и пленочных резисторов. Проволочные резисторы выполняют путем навивки провода с высоким сопротивлением на керамический корпус, а пленочные — посредством напыления соответствующих металлических сплавов на керамические столбики (цилиндрики) или трубки. Резистор (рис. 2.3) характеризуют в основном следующие параметры: сопротивление и его допуск; допустимая мощность (рассеяния).

Рис. 2.3. Графическое изображение постоянного ( а) и переменного ( б) резисторов

Основной единицей сопротивления является ом (Ом]. Часто используется в тысячу раз большая единица, называемая килоомом [кОм] и в миллион раз большая — мегом [МОм]. В электронике используют резисторы с сопротивлениями от нескольких ом до нескольких десятков мегом.

В СССР и ПНР в крупносерийном производстве находятся резисторы с допусками на номинальное значение ±30, ±20, ±10, ±5 % и менее. Для каждого допуска существует подобранный ряд номинальных сопротивлений. Так, для допуска ± 20 % выпускают резисторы с сопротивлениями 10, 15, 22, 33, 47, 68 Ом и сопротивлениями, полученными путем умножения этих номиналов на 0,1, 10, 100, 1000 и более. Для допусков ± 10 % ряд номинальных сопротивлений в 2 раза больше.

Аналогично стандартизованы номинальные значения максимально допустимой мощности резисторов, связанные с допустимой рабочей температурой. Различают резисторы, для которых максимальная выделяющаяся мощность при температуре окружающей среды 20 °C может иметь значения: 0,125, 0,25, 0,5, 1, 2, 3 Вт и более. Выделяющаяся мощность в резисторе, работающем в цепи, рассматривается обычно по току, протекающему в ней ( Р= I 2 R). В случае, если в цепи течет только переменный ток, учитывается его действующее значение, а при протекании постоянного и переменного тока значение тока, требующееся для определения мощности, выделяемой в резисторе в виде тепла, определяют с учетом постоянной составляющей тока и действующего значения переменной составляющей [5] Результирующий ток определяется зависимостью . Допустимое значение тока при определенной мощности резистора при заданной температуре окружающей среды можно рассчитать по закону Ома.

Помимо резисторов с постоянным сопротивлением существуют переменные или регулируемые резисторы (потенциометры). Они допускают плавную регулировку сопротивления путем вращения оси, связанном с движком, скользящим по поверхности, покрытой резистивным слоем. Изменения сопротивления в зависимости от угла поворота могут происходить по линейному, логарифмическому или экспоненциальному закону. Переменные, так же как и постоянные, резисторы могут быть выполнены проволочными или пленочными.
