И. Хабловски - Электроника в вопросах и ответах

Импульсы могут быть положительными или отрицательными по отношению к некоторому уровню отсчета. Могут быть одиночными или повторяющимися. Повторение импульсов может быть непериодическим или периодическим. Примеры различных импульсов приведены на рис. 1.24.

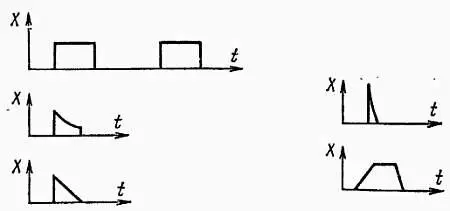

Рис. 1.24. Примеры электрических импульсов

Электрический импульс характеризуется следующими основными параметрами: длительностью, частотой повторения пиковым значением (амплитудой), временем нарастания, формой колебания.

Длительность импульса определяется обычно на уровне, соответствующем половине вершины (амплитуды) импульса (рис. 1.25).

Частота повторения импульсов выражается зависимостью

f и = 1/( Т 1+ Т 2) = 1/ T.

Пиковое, среднее и действующее значения находят так же, как и для синусоидального колебания, но очевидно, что численные значения коэффициентов отличаются и зависят от параметров импульсов.

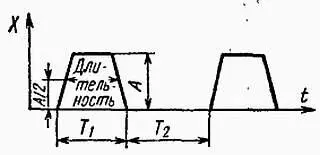

Рис. 1.25. Определение длительности импульса

Время формирования фронта импульса определяет крутизну фронта (при заданном значении амплитуды), выраженную в единицах времени. Чаще всего его определяют как время, за которое мгновенное значение импульса нарастает от 10 до 90 % установившегося значения (рис. 1.26). Аналогично находят и время среза (от 90 до 10 %); время формирования фронта обычно обозначают t ф. Невозможно создать импульсы с t ф= 0, поскольку любое физическое явление, также и нарастание тока в цепи, требует определенного времени. Длительность фронта зависит от устройства, в котором импульс был сформирован, нот элементов этого устройства, Поэтому, если говорить точно, на практике могут существовать не прямоугольные, а лишь трапецеидальные импульсы. Однако название «прямоугольные» используется повсюду по отношению к импульсам с малым временем фронта и среза по сравнению с длительностью импульса.

Рис. 1.26. Определение длительности фронта и среза импульса

Определение «выброс импульса» относится к той части прямоугольного импульса, на которой наблюдается короткое, но резкое увеличение мгновенного значения и которая предшествует вершине, т. е. той части импульса, для которой мгновенное значение постоянно или почти постоянно (рис. 1.27). Во многих применениях наличие выбросов является нежелательным эффектом.

Рис. 1.27. Форма импульса с выбросом

Основным электрическим сигналом является синусоидальный, который в «чистом» (неискаженном) виде представляет собой периодическое колебание, точно соответствующее одиночной синусоиде без гармонических составляющих. Прямоугольное колебание и другие периодические колебания, как уже указывалось выше, можно представлять с помощью суммы ряда (теоретически бесконечного) периодических колебаний с разными частотами, амплитудами и фазовыми углами. График, представляющий набор амплитуд отдельных гармонических составляющих колебания, называют его спектром (рис. 1.28).

Рис. 1.28. Спектр прямоугольного периодического колебания

Спектр периодического колебания имеет дискретный линейный характер, т е. в нем присутствуют определенные гармонические составляющие, являющиеся целыми, кратными основной частоте f 1. Обычно наибольшую амплитуду А kимеют составляющие kf 1, с относительно низкими частотами, а амплитуды высших гармоник в общем относительно малы. Можно показать, что последние возрастают, когда импульсы становятся более узкими либо когда их крутизна становится большей: время фронта убывает. Для правильного воспроизведения формы импульса электронные узлы, через которые проходят импульсы, должны иметь определенную полосу пропускания. Ширина этой полосы связана с временем фронта t фследующей зависимостью: ширина полосы не менее 1/2 t ф. Если время нарастания выразим в микросекундах, то ширину полосы получим в мегагерцах.
