И. Хабловски - Электроника в вопросах и ответах

Рис. 1.21. Влияние количества гармоник на форму импульса

Углы, соответствующие взаимным сдвигам, определенные, например, относительно основной составляющей, называются фазовыми углами . Самую низкую частоту синусоидального колебания называют основной частотой . Она равна частоте данного прямоугольного колебания. Остальные синусоидальные составляющие, частоты которых являются кратными основной частоте, называются гармоническими составляющими .

Форма колебания, полученная путем суммирования синусоидальных составляющих, тем ближе к исходной, чем больше составляющих учитывается в этом процессе. Прежде всего это зависит от крутизны фронта и среза прямоугольного колебания. На практике в некоторых случаях достаточно учесть лишь несколько гармоник, а в других — при очень крутых фронте и срезе — недостаточно учета даже ста гармоник. В первом случае говорят, что частотный спектр сигнала является узким, во втором — широким. Прямоугольные колебания используют в таких областях, как цифровая и импульсная техника.

Это искажения, возникающие в схемах, содержащих нелинейные элементы. Гармонические нелинейные искажения связаны с появлением в выходном сигнале новых гармонических составляющих.

На рис. 1.22 приведены примеры нелинейных искажений для синусоидального сигнала. Видно, что искажения, вызывающие, например, срез вершин синусоиды, могут приводить к получению искаженного сигнала, форма которого близка к прямоугольному колебанию. Искажения этого типа зависят от амплитуды сигнала в данной схеме и обычно тем больше, чем больше амплитуда.

Количественно гармонические искажения определяются с помощью коэффициента гармоник или коэффициента нелинейных искажений. Этот коэффициент обозначается K ги выражается в процентах. Например, в акустических устройствах содержание гармоник ограничивается несколькими процентами, а в устройствах высококачественного воспроизведения K г< 1 %.

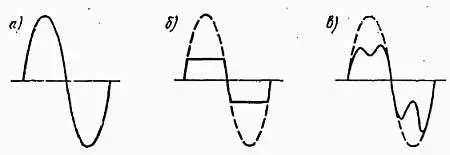

Рис. 1.22. Неискаженное ( а) и искаженное ( б, в) синусоидальные колебания

Это колебание, в котором изменение мгновенного значения протекает во времени по линейному закону (рис. 1.23). В общем случае времена нарастания Т 1и убывания Т 2мгновенного значения колебания не равны. В некоторых применениях одно из этих времен (обычно более длительное) называется рабочим или активным временем , а другое — временем возврата или пассивным временем .

Пилообразные колебания используются в телевидении, а также в устройствах с осциллографическими электронно-лучевыми трубками.

Рис. 1.23. Пилообразное колебание

Это колебание, мгновенное значение которого изменяется во времени по случайному закону. Накладываясь на полезное колебание, оно может привести к нежелательным эффектам. Помимо внешних, посторонних помех, таких как помехи от сетей электропитания, радиостанций, атмосферных, существуют весьма нежелательные собственные помехи или шумы, возникающие внутри устройств и проявляющиеся в виде большого количества случайных импульсов со случайным распределением частот следования и фазовых углов. Это уже не периодический, а случайный, или вероятностный, процесс.

Большую роль играют тепловые и дробовые шумы. Первые возникают в элементах цепей и зависят от сопротивления элемента и его температуры, вторые — в полупроводниковых приборах и электронных лампах и связаны, в частности, со случайным движением носителей заряда или неравномерной эмиссией электронов из катода.

Уровень шумов определяется значением их средней энергии. Шумовые свойства схем и устройств часто определяют с помощью коэффициента шума.

Дать точное определение трудно. В общем можно принять, что определение «импульс» чаще всего относится к электрическому процессу с малым временем длительности, причем само определение «малое» является относительным. Оно мало по сравнению с временем, когда импульс отсутствует (например, с временем перерыва между двумя последующими импульсами). Часто определение «импульс» используется неправильно, по отношению к половине симметричного прямоугольного колебания, даже когда ее длительность относительно велика.
