И. Хабловски - Электроника в вопросах и ответах

Математически мощность Ресть произведение тока на напряжение

Р = U· I

или с учетом закона Ома

Р = I 2· Rлибо Р = U 2/ R.

Источником напряжения или точнее источником с постоянным выходным напряжением называется такой источник электрической энергии, который на своих внешних зажимах имеет постоянное, неизменное напряжение независимо от тока, потребляемого от этого источника.

Каждый источник обладает определенным внутренним сопротивлением и может быть представлен в виде последовательного соединения (рис. 1.12) идеальной ЭДС, выраженной в вольтах, и определенного внутреннего сопротивления R г, выраженного в омах.

Рис. 1.12. Источник и внешняя цепь

Если к такому источнику подключить внешнюю цепь, то потребляемый ею ток будет идти через внутреннее сопротивление источника. На нем возникает падение напряжения тем большее, чем больше ток, — потребляемый внешней цепью. Напряжение на внешних зажимах источника равно разности ЭДС источника и падения напряжения на внутреннем сопротивлении. Поэтому внешнее напряжение может иметь постоянное значение, несмотря на изменения потребляемого тока, только тогда, когда внутреннее сопротивление источника близко к нулю. Именно такой источник будем называть источником напряжения .

Графическое изображение источника напряжения показано на рис. 1.13. На практике идеальные источники с постоянным напряжением не встречаются. Однако часто источники с внутренним сопротивлением, более чем в 10 раз меньшим сопротивлении нагрузки, можно приближенно считать источниками напряжения.

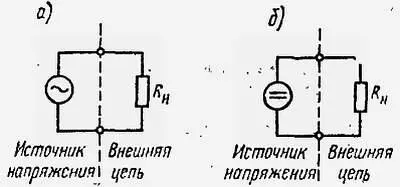

Рис. 1.13. Графическое изображение источника напряжения

Источником тока или точнее источником с постоянным выходным током называется такой источник электрической энергии, который отдаст во внешнюю цепь ток постоянного значения независимо от падения напряжения на этой цепи, т. е. независимо от электрического сопротивления внешней цепи. Отдаваемый источником ток может иметь постоянное значение только в том случае, когда внешнее сопротивление R нпренебрежимо мало по сравнению с внутренним сопротивлением источника R вн. Это бывает только тогда, когда внутреннее сопротивление источника бесконечно велико. Такой источник называется идеальным источником тока .

Графически источник тока представлен на рис. 1.14. Чаще на схемах не показывают внутреннее сопротивление R внлибо вместо резистора, включаемого последовательно с собственно источником тока, изображают идеальный источник с проводимостью (величина, обратная сопротивлению), обозначаемой Y вн. Проводимость подключают параллельно источнику. На практике источниками тока часто считают источники, внутреннее сопротивление которых значительно больше сопротивления нагрузки, на которую работает данный источник.

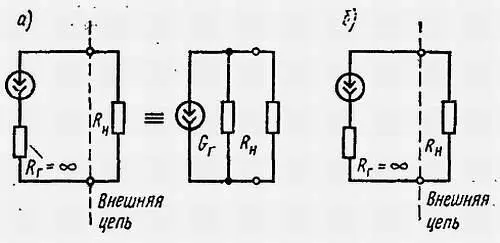

Рис. 1.14. Графическое изображение источника тока:

а— переменного тока; б— постоянного тока

Если источник с некоторым внутренним сопротивлением нагрузить внешним сопротивлением, то окажется, что мощность, отдаваемая источником и выделяемая в нагрузке, будет зависеть от внешнего сопротивления. Максимальная мощность выделяется на нагрузке в том случае, когда ее сопротивление равно сопротивлению источника (рис. 1.15). Такое состояние называется согласованием нагрузки с источником .

Рис. 1.15. Зависимость передаваемой в нагрузку мощности от сопротивления нагрузки

В электронике встречаются различные виды источников постоянного и переменного токов. Источниками постоянного тока служат батареи и аккумуляторы, используемые для питания переносной и бортовой аппаратуры, а также различные устройства электропитания. Батареи и аккумуляторы характеризуются малым внутренним сопротивлением и в большинстве случаев их можно считать источниками напряжения. У питающих устройств постоянного тока, работающих по принципу выпрямления переменного тока, внутреннее сопротивление зависит от их схемного решения, однако в большинстве случаев они близки к источникам напряжения.
