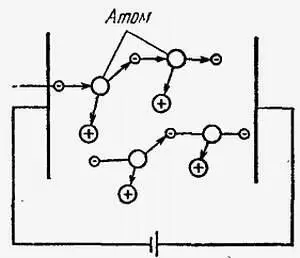

Рис. 1.10.Лавинная ионизация газа

Процесс ионизации характеризуется резким увеличением числа носителей заряда (электронов и ионов), в результате чего проводимость между электродами в лампе резко увеличивается. Одновременно с процессом ионизации в большей или меньшей степени происходит обратный процесс, называемый деионизацией или рекомбинацией , который заключается в соединении ионов с электронами.

Ионизации сопутствует свечение газа, причем цветность свечения зависит от вида газа, а яркость — от напряженности электрического поля.

В электронике, как и в электротехнике, используют постоянный и переменный ток (рис. 1.11). Постоянным называется ток, который не изменяется во времени. Переменный ток изменяется как по значению, так и по направлению, причем эти изменения могут иметь разную скорость. Переменный ток может быть регулярным (синусоидальным) и нерегулярным (соответствующим человеческой речи). Наипростейшей формой переменного тока является синусоидальное колебание.

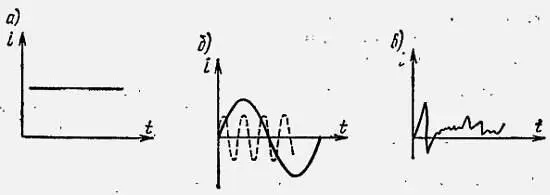

Pис. 1.11.Примеры формы токов:

а— постоянный: б— переменный синусоидальный медленно и быстро изменяющийся; в— непериодический

В электронике постоянный ток чаще всего играет вспомогательную, но важную роль. Без источников постоянного тока не могло бы работать ни одно электронное устройство, так как и лампы, и транзисторы требуют питания постоянным током. Основной задачей электронных устройств является перенос и преобразование некоторой информации (сигналов звука, изображения, изменения некоторых физических величин и т. д.). В общем случае все эти сигналы переменные и могут быть представлены только переменными токами. При таком подходе постоянный ток можно считать лишь частным (предельным) случаем переменного. Большое значение в электронике имеют токи, которые резко меняются за относительно короткое время. Это — импульсные токи (колебания).

Ток измеряется в амперах [А]. В электронике часто пользуются в тысячу раз меньшей единицей — миллиампером [мА]. Токи, протекающие в транзисторных цепях, обычно имеют порядок нескольких сотен миллиампер. В мощных каскадах наблюдаются большие токи (единицы и сотни ампер).

Напряжение, определяющее разность потенциалов (чаще всего относительно «земли» или массы), измеряется в единицах, называемых вольтами [В]. В электронике часто пользуются в тысячу раз меньшей единицей — милливольтом [мВ] и в миллион раз меньшей единицей — микровольтом [мкВ]. В транзисторных устройствах обычно имеют дело с постоянными напряжениями от нескольких до 10–20 В и переменными напряжениями от милливольт до 10–20 В.

Электрическое сопротивление, измеряется в омах [Ом). Один ом — это сопротивление цепи, в которой протекает ток в один ампер при напряжении, равном одному вольту. В электронике часто пользуются в тысячу раз большей единицей — килоомом [кОм] и в миллион раз большей единицей — мегаомом [МОм].

Закон Ома определяет зависимость между током и напряжением в цепи. Он гласит, что ток I, протекающий в цепи, пропорционален напряжению Uи обратно пропорционален электрическому сопротивлению R, находящемуся в данной цепи.

Математически закон Ома выражается зависимостью

I = U/ R, U = R· Iили R= U/ I.

При использовании этой зависимости следует помнить о размерности используемых единиц. Так, если ток выражается в амперах, а напряжение в вольтах, то сопротивление получаем в омах.

Мощность электрического тока измеряется в ваттах [Вт]. В электронике часто пользуются единицей, в тысячу раз меньшей, называемой милливаттом [мВт]. В электронных устройствах действуют чаще всего мощности от нескольких милливатт до нескольких десятков ватт. Мощность источников питания постоянного тока в большинстве случаев не превышает нескольких сотен ватт.
