И. Хабловски - Электроника в вопросах и ответах

Средним значением колебания переменного тока называется среднее арифметическое абсолютных значений этого колебания в течение одного периода [2] Среднее значение синусоидального тока можно выразить интегралом . В случае синусоидального колебания между средним и амплитудным значениями существует определенная связь U ср= 0,636· U m.

Среднее значение переменного тока, протекающего в цепи, определяет среднее потребление тока от источника постоянного тока, питающего данную цепь.

Это значение переменного колебания, которое определяется в данный момент. В случае синусоидального колебания мгновенное значение непрерывно изменяется. При других видах колебаний изменение мгновенного значения может быть резким или постоянным на некотором отрезке времени. Мгновенное значение переменного колебания обозначается малой буквой, например u, i.

Это такое колебание, при котором ток и напряжение изменяются во времени в соответствии с законом изменения синуса угла от 0 до 360° (рис. 1.17). Это основная форма колебания переменного тока, являющаяся прямым результатом методов его генерации, в частности на электростанциях. Электрический ток синусоидальной формы возникает в результате вращательного движения ротора генераторного агрегата. Из самого принципа действия этих агрегатов следует периодичность изменения тока в зависимости от угла поворота. Синусоидальное колебание можно создать с помощью электронных устройств, питаемых постоянным током.

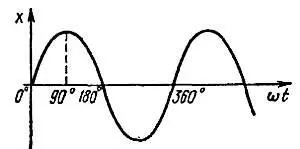

Рис. 1.17. Синусоидальное колебание

В общем случае это колебания, форма которых отличается от синусоиды. Несинусоидальные колебания можно разделить на две группы:

1. Колебания, форма которых повторяется через равные промежутки времени, т. е. имеются постоянно повторяющиеся периоды.

Это периодические несинусоидальные колебания. Такие колебания — результат искажений синусоидальных колебаний (рис. 1.18). Примером могут служить колебания, полученные после прохождения синусоидального колебания через устройства с нелинейными элементами.

Рис. 1.18. Форма несинусоидального колебания на выходе нелинейной цепи

2. Колебания, форма которых в разные периоды различна или вообще не наблюдается никакой периодичности (рис. 1.19). Примером может служить периодически повторяемый с частотой повторения строк телевизионный сигнал изображения, однако в общем случае в каждом периоде он различен. Непериодическими сигналами являются электрические колебания, соответствующие, например, речи либо нерегулярным изменениям физических величин (температура и др.).

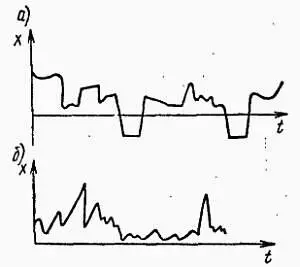

Рис. 1.19. Периодическое ( а) и непериодическое ( б) электрические колебания

Это периодическое колебание, у которого оба полупериода имеют прямоугольную форму. В общем случае оба полупериода могут иметь разную длительность (рис. 1.20). Если их длительность одинакова, то говорят, что это симметричное колебание или колебание, имеющее форму меандра. Прямоугольное колебание характеризуется амплитудой ( А), длительностью положительного и отрицательного импульса Т 1, Т 2, периодом Т = Т 1+ Т 2и частотой повторения f п = 1/ T = 1/( T 1+ Т 2). В прямоугольном колебании мы различаем фронт, срез, а также вершину импульса.

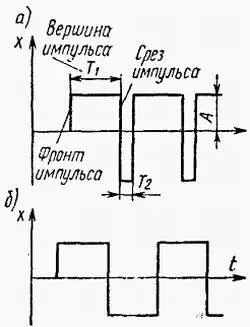

Рис. 1.20. Несимметричное ( а) и симметричное (квадратное) ( б) прямоугольные колебания

Прямоугольное колебание, как и другие периодические колебания, в общем случае можно рассматривать как сумму некоторой постоянной составляющей (постоянного тока) и многих синусоидальных колебаний с разными амплитудами, частотами и временным сдвигом по отношению друг к другу (рис. 1.21).
