Спектр непериодического колебания, например одиночного импульса, имеет непрерывный (сплошной) характер без точно определенных гармонических составляющих. Спектр сигнала изображения в телевидении периодичен. Но форма сигнала в каждом периоде отлична и представляет набор спектральных линий, перемещающихся вблизи состояния покоя, соответствующего простому неподвижному изображению.

Это распространение в пространстве электрической энергии в виде переменных электрического и магнитного полей. Связанная с этим излучением электромагнитная волна переносит электрическую энергию на расстояние. Скорость распространения электромагнитной волны в вакууме равна примерно 300 000 км/с. Электромагнитная волна характеризуется частотой или длиной полны.

Связь Между частотой fи длиной волны λв пространстве выражается следующим образом:

λ = с· Т= c/ f,

где с— скорость света. Если λвыразим в метрах, а f— в килогерцах, то λ= 3·10 5/ f, а если / в мегагерцах, то λ= 3·10 2/ f.

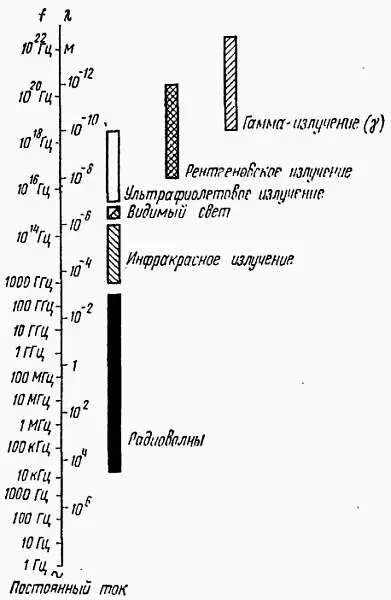

Электромагнитные волны известны и достаточно изучены в диапазоне частот практически от 0 до 10 23Гц. Спектр электромагнитных волн приведен в табл. 2.1.

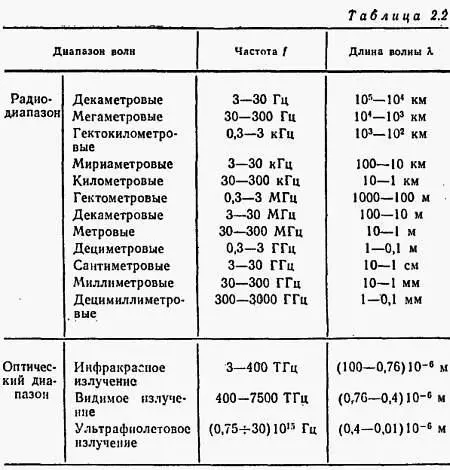

На практике для радиосвязи используются волны с частотами от 10 4до 10 11Гц, т. е. с длиной волны λот 30 км до нескольких миллиметров. Классификация электромагнитных волн, применяемых в электронике и радиоэлектронике, приведена в табл. 2.2 [3] Старая классификация по длине волны здесь не приводится. — Прим. ред. .

Свойства электромагнитных волн и их распространение в значительной степени зависят от длины волны.

Это возмущения, распространяющиеся в материальной среде, в основном в воздухе, и связанные с колебаниями частиц этой среды. Звуковые волны охватывают диапазон частот от 10–20 Гц (низкие звуки — басы) до 20 кГц (высокие звуки) и распространяются в воздухе со скоростью около 340 м/с. Это не электромагнитные волны, однако при использовании соответствующих преобразователей (микрофонов) звуковые волны легко удается преобразовать в электромагнитные волны той же частоты.

Электрический сигнал, соответствующий речи и музыке, называется акустическим сигналом или сигналом низкой частоты . Его можно усиливать, преобразовывать и передавать на большие расстояния, что невозможно осуществить при непосредственном использовании звуковых волн. Для преобразования электрического сигнала низкой частоты в звуковые волны применяют преобразователи, называемые громкоговорителями . В общем случае электрический сигнал, соответствующий звукам речи и музыки, не является периодическим сигналом и имеет нерегулярную форму.

Область науки и техники, занимающихся преобразованием акустической энергии в электрическую и обратно; а также передачей акустических сигналов, называется электроакустикой .

Уровень звука можно выразить в единицах силы (интенсивности) звука — ваттах на квадратный метр, в единицах акустического давления в ньютонах на квадратный метр либо в единицах уровня громкости звучания — в фонах. Часто пользуются единицей, называемой децибелом и определяющей относительный уровень акустического давления, акустической мощности или силы звука.

Децибел — логарифмическая мера отношения двух численных значений акустических мощностей: число децибел равно 10 lg P 2/ P 1.

Численное значение Р 1часто называется уровнем отсчета (опорным). Человеческое ухо (так же как и глаз) реагирует нелинейно на внешние стимулы, причем отклик пропорционален логарифму возбуждения. С этой точки зрения применение децибелов очень удобно. Изменение мощности звука на 1 дБ едва ощущается ухом.

Весьма часто децибелы используют также для характеристики электрических сигналов, особенно акустических. Для уровней мощностей Р 2относительно P 1имеем число децибел 10 lg P 2/ P 1, а для уровней напряжений U 2относительно U 1с учетом того, что Р= U 2/ R, число децибел равно 20 lg U 2/ U 1. В табл. 2.3 приведены наиболее часто встречающиеся значении в децибелах и соответствующие им отношения напряжений и мощностей.
