Теперь плату усилителя мощности можно подключить к основной плате и проверить качество работы трансивера в целом на связной приемник.

Блок питаниятранзисторного трансивера можно смонтировать по схеме, приведенной на рис. 397.

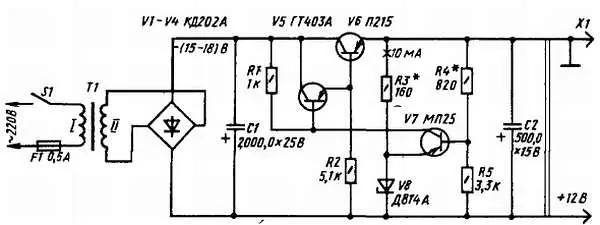

Рис. 397. Схема блока питания трансивера

В нем многое тебе уже знакомо по сетевому блоку, о котором я рассказывал в одиннадцатой беседе. Двухполупериодный выпрямитель, блока образуют диоды КД202А V1-V4, включенные по мостовой схеме, и конденсатор С1, сглаживающий пульсации выпрямленного напряжения, а стабилизатор — транзисторы V5-V7 и стабилитрон V8. Транзисторы V5 и V6, включенные составным эмиттерным повторителем, выполняют функцию регулирующего транзистора повышенной мощности. Им управляет транзистор V7, работающий в режиме усиления постоянного тока.

Резисторы R4 и R5 образуют делитель выходного напряжения, некоторая часть которого, снимаемого с резистора R5 и называемого напряжением обратной связи, подается на базу транзистора V7. Напряжение на эмиттере этого транзистора постоянно и равно напряжению стабилизации стабилитрона V8. Следовательно, эмиттерный р-n переход транзистора V7 находится под действием разности двух напряжений — обратной связи и стабилизации стабилитрона.

Транзистор как бы следит за изменением напряжения обратной связи, а значит, и выходным напряжением стабилизатора. Открываясь больше или, наоборот, несколько закрываясь под действием напряжения обратной связи, он изменяющимся отрицательным напряжением на коллекторе управляет состоянием регулирующих транзисторов V5, V6 таким образом, что напряжение на выходе стабилизатора остается, практически постоянным.

Ток через стабилитрон, равный 10–15 мА, устанавливай подбором резистора R3, а напряжение на выходе стабилизатора, равное 12 В, подбором резистора R4.

С помощью разъема X1 выход блока питания соединяй с трансивером (на рис. 391 и 395 — через гнездовую колодку Х5).

Стабилизатор блока питания не имеет системы защиты от перегрузок. Поэтому, чтобы предупредить тепловой пробой регулирующего транзистора, следи за тем, чтобы между соединительными проводниками или в цепях питания трансивера не было коротких замыканий.

Конструкция блока питания произвольная. Для сетевого трансформатора Т1 подойдет магнитопровод сечением 5–6 см 2, например ШЛ20х25. Его первичная обмотка должна содержать 1400 витков провода ПЭВ-1 0,2–0,3, вторичная — 85 витков провода ПЭВ-1 0,8–0,9. Диоды КД202А можно заменить любыми другими из этой же серии или диодами Д242, Д243, Д245 с любым буквенным индексом. В стабилизаторе напряжения транзистор V5 может быть ГТ402Д или ГТ402Е, транзистор V6 — П210 или П217 с коэффициентом h 2iЭ не менее 40, транзистор V7 — МП26 или МП42. Стабилитрон V8 — на напряжение стабилизации 7–9 В. Электролитические конденсаторы С1 и С2 типа К50-6. Транзистор V6 необходимо установить на ребристый стандартный радиатор или теплоотводящую дюралюминиевую пластину толщиной 3–5 мм площадью 250–300 см 2. Для лучшего обтекания радиатора потоками воздуха его следует установить на плате вертикально.

Ламповый усилитель мощности. Принципиальная схема такого варианта усилителя мощности трансивера приведена на рис. 398.

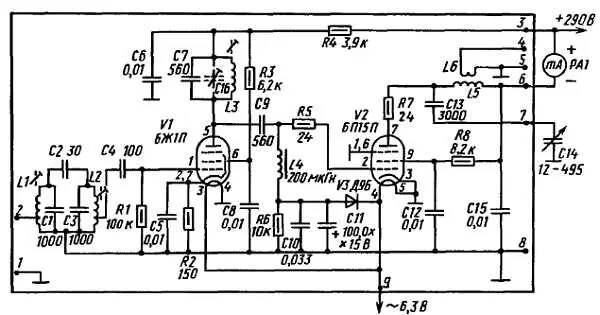

Рис. 398. Схема усилителя мощности на электронных лампах

В первом его каскаде работает высокочастотный пентод 6Ж1П (V1), во втором — мощный выходной пентод 6П15П (V2). Источником питания анодных и экранирующих сеток ламп служит выпрямитель с выходным напряжением постоянного тока 290 В, а нитей накала — переменное напряжение 6,3 В понижающей обмотки сетевого трансформатора блока питания. Положительное напряжение выпрямителя подается на анод и экранирующую сетку лампы первого каскада через вывод 3 платы и развязывающий фильтр R4C6, на анод и экранирующую сетку лампы второго каскада — через миллиамперметр РА1 и вывод 6 , а переменное напряжение на нити накала ламп — через вывод 9 . Вывод 8 платы является общим для цепей питания ламп усилителя. Выводы 4 и 5 , как и выводы 9 и 10 транзисторного усилителя, предназначены для подключения антенны.

На вывод 2 усилителя подают радиочастотный сигнал, снимаемый с вывода 10 основного блока трансивера. Пройдя через полосовой фильтр, контуры L1C1 и L2C3 которого настроены на частоту 1900 кГц (среднюю частоту любительского 160-метрового диапазона), и конденсатор С4 сигнал поступает на управляющую сетку лампы V1. С контура L3C7, включенного в анодную цепь этой лампы и настроенного на такую же частоту, усиленный сигнал через конденсатор С9 и резистор R5 поступает на управляющую сетку лампы V2 для усиления по мощности. Катушка L5 в анодной цепи этой лампы и конденсатор переменной емкости С14 (находящийся, как и конденсатор С69 транзисторного усилителя, на лицевой панели корпуса) образуют колебательный контур, настраивающий выходной каскад на рабочую частоту трансивера. Конденсатор С13, включенный в этот контур последовательно, практически не влияет на его настройку и служит лишь для защиты цепи питания анодной цепи на случай замыкания между пластинами конденсатора С14. Через катушку L6, индуктивно связанную с контурной катушкой L5, сигнал трансивера поступает в антенну и излучается ею.
