Добившись устойчивой генерации, переменным резистором R35 «Настройка» подай на варикапы управляющее напряжение 3,2 В и подстроечным сердечником катушки L23 установи частоту генерации чуть меньше 2350 кГц (примерно на 5-10 кГц). Затем, установив движок резистора R35 в другое крайнее положение, подай на варикапы напряжение, близкое к нулю. Теперь рабочая частота плавного генератора должна быть несколько выше 2450 кГц. Если при вращении ручки резистора R35 от одного крайнего в другое крайнее положения перекрытие диапазона частот будет меньше 110–120 кГц, то конденсатор С45 замени конденсатором меньшей емкости или уменьшай сопротивление резистора R34, чтобы максимальное управляющее напряжение, подаваемое на варикапы, увеличить до 3,5–4 В.

Далее надо подобрать конденсатор С48. Его емкость должна быть такой, чтобы напряжение на выходе генератора было 0,7–0,9 В и не изменялось по диапазону более чем на 0,1 В. Затем проверь диапазон частот, перекрываемый генератором, и если он изменился, то подстрой сердечником контурную катушку L23. Граничные частоты генератора плавного диапазона, соответствующие 2340 и 2460 кГц, устанавливай по частотомеру, по шкале связного приемника, настраивая его на сигналы генератора, или с помощью резонансного волномера, подобного тому, которым ты, возможно, пользовался при настройке передатчика аппаратуры радиоуправления моделями (см. рис. 357).

После этого приступай к настройке радиочастотного тракта — основного блока трансивера. Делай это так. К разъему Х3 подключи нагрузку усилителя 3Ч — динамическую головку со звуковой катушкой сопротивлением 6-10 Ом или ее эквивалент — резистор такого же сопротивления на мощность рассеяния 0,5–1 Вт. Параллельно нагрузке подключи вольтметр переменного тока. Коснись пальцем или отверткой вывода 4 микросхемы А2. Появление фона в головке и отклонение стрелки вольтметра будут признаком работоспособности усилителя 3Ч.

Теперь, установив ручку переменного резистора R20 «Усиление» в положение максимального усиления, на вход трансивера через эквивалент антенны (рис. 396) подай от ГСС сигнал частотой 1990 кГц и амплитудой 100 мкВ.

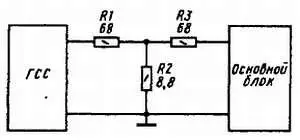

Рис. 396. Включение эквивалента антенны

Вращая подстроечные сердечники катушек L13, L9 фильтров тракта П4, катушек L2, L1 контуров входного полосового фильтра и постепенно уменьшая уровень сигнала ГСС, добивайся наибольшего отклонения стрелки вольтметра, что будет соответствовать наилучшей чувствительности приемного тракта трансивера. Шкалу трансивера градуируй по сигналам ГСС после настройки радиочастотного тракта в режиме «Прием».

Настройку трансивера в режиме «Передача» также начинай с основного блока (см. рис. 388). Питание на усилитель мощности пока не подавай. К разъему Х4 «Микрофон» подключи электродинамический микрофон (любого типа), а к выходу микросхемы А3 подключи милливольтметр или вольтметр переменного тока, который мог бы фиксировать десятые доли вольта. Произнося перед микрофоном протяжное «а-а-а», подстроечным резистором R18 установи на выходе микросхемы АЗ напряжение, равное 0,1–0,15 В. После этого к выводу 10 платы основного блока можно подключить отрезок провода, прослушать на вспомогательный приемник сформированный SSB сигнал трансивера и скорректировать его подстроечным резистором R2.

Далее переходи к настройке усилителя мощности. К антенному гнезду X1 (между выводами 9 и 10 платы) подключи эквивалент антенны — резистор МЛТ-2 или МЛТ-5 сопротивлением 75 Ом и восстанови цепь питания усилителя. Переключателем S1 «Прием-передача» переведи трансивер на режим «Передача», а на вход полосового фильтра (вывод 2 платы) подай от ГСС сигнал частотой 1900 кГц и амплитудой 100 мВ. Следя за показаниями измерительного прибора РА1, находящегося в цепи питания транзисторов выходного каскада, и вращая подстроечные сердечники катушек L29 и L28 контуров полосового фильтра, добейся максимального отклонения стрелки прибора. Дополнительно контуры предоконечного и выходного каскадов подстраивай по наибольшему току конденсаторами переменной емкости С64 и С69. Если теперь гетеродин плавного диапазона перестраивать в пределах +30 кГц, этот ток должен плавно уменьшаться. Если, однако, такого изменения тока нет, это укажет на самовозбуждение усилителя мощности. Устранить самовозбуждение можно, подключив параллельно КПЕ С64 и С69 резисторы сопротивлением 10–15 кОм.
