Транзисторы КТ315 (V5, V14, V17, V21-V23) или подобные им кремниевые высокочастотные n-р-n транзисторы КТ301, КТ306, КТ312 могут быть с любым буквенным индексом. Следует лишь учесть, что коэффициент h 21Э транзисторов V5, V17 и V21 должен быть не менее 80 (при токе коллектору 1 мА), а транзистора V22 не менее 30 (при токе коллектора 20 мА). Через транзистор V22 протекает ток 15–20 мА, поэтому его желательно снабдить простейшим теплоотводящим радиатором. Транзисторы ГТ404Б (V15) и ГТ402Б (V16) можно заменить маломощными транзисторами МП41 и МП38. Но в этом случае к выходу усилителя 3Ч основного блока (к разъему Х3) можно будет подключать лишь головные телефоны.

Можно ли сверхвысокочастотные транзисторы КТ606 и КТ904 усилителя мощности заменить какими-то другими?

К сожалению, нет. Попытка авторов трансивера использовать в этом блоке менее дефицитные транзисторы успеха не имели. Но это не значит, что положение безвыходное — усилитель мощности может быть собран на электронных лампах, о чем я расскажу позже.

Микросхемы К122УН2А (А1) и К122УН1Г (А2, АЗ) можно заменить аналогичными им микросхемами серии К118-К118УН2В и К118УН1Г, но тогда с учетом их цоколевки надо будет переработать относящиеся к ним участки токонесущих проводников печатных плат.

Диоды КД503А (V1-V4 и V9-V12) кольцевых смесителей можно заменить диодами КД509, КД507. Можно также использовать диоды Д18, Д311, но с ними чувствительность приемного тракта трансивера несколько ухудшается (примерно до 2 мкВ). В других вспомогательных цепях диоды КД503А можно заменить любыми кремниевыми или германиевыми высокочастотными с возможно малыми обратными токами, например диодами Д9К.

Катушки L1, L2 контуров полосового фильтра и катушку L23 контура гетеродина плавного диапазона наматывают в броневых сердечниках СБ-12а проводом ПЭВ-2 0,33. Катушки L1 и L2 должны содержать по 20 витков с отводом от 5-го витка, считая от заземленного конца, a L23 — 25 витков такого же провода.

Катушки L3-L5, L6-L8, L15-L17 и LI8-L20 трансформаторов смесителей основного блока намотаны на кольцах типоразмера К7х4х2 из феррита марки 600НН. Можно также использовать ферритовые кольца с магнитной проницаемостью 400-1000 и внешним диаметром 7-12 мм. Каждая из катушек трансформаторов содержит 34 витка провода ПЭВ-2 0,15. Наматывать катушки каждого трансформатора надо одновременно тремя проводами, предварительно скрутив их жгутиком, а во время монтажа внимательно следить за порядком их соединения (на рис. 388 начала катушек отмечены точками).

Дроссели L11, L12, L21, L26 и L27 можно намотать на резисторах МЛТ-0,5 сопротивлением не менее 1 МОм, уложив на их корпуса по 180–200 витков провода ПЭВ-1 0,1–0,12.

Для платы усилителя мощности использован фольгированный стеклотекстолит, но монтаж деталей выполнен навесным методом (рис. 394, а ). Сделано так для того, чтобы сохранить возможно большую площадь заземленной фольги, поскольку она ослабляет паразитные связи между узлами и деталями и тем самым предотвращает самовозбуждение усилителя мощности. При таком способе монтажа выводы деталей, которые должны соединяться с общим заземленным проводником цепей питания, пропускают через отверстия в плате и припаивают к фольге (рис. 394, б ).

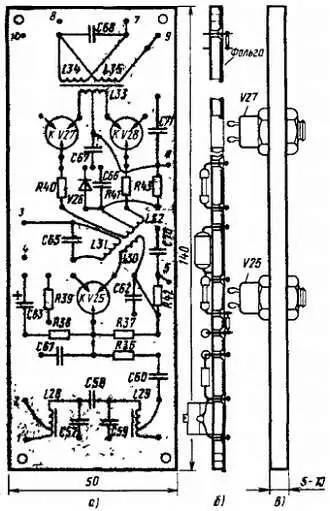

Рис. 394. Плата усилителя мощности ( а), монтаж деталей на ней ( б) и монтаж транзисторов усилителя на теплоотводящей пластине-радиаторе ( в)

Все другие отверстия в плате зенкуют со стороны фольги сверлом большего диаметра, пропускают через них выводы деталей и соединяют между собой отрезками изолированного монтажного провода.

Транзисторы V25, V27 и V28 усилителя мощности установлены на теплоотводящем радиаторе, роль которого выполняет дюралюминиевая пластина толщиной не менее 5 мм. В корпусе трансивера радиатор размещают под монтажной платой наподобие этажерки и через сквозные отверстия в плате диаметром 10–12 мм выводы транзисторов соединяют с соответствующими точками монтажа.

Резисторы и конденсаторы, используемые в усилителе мощности, такие же, как в основном и гетеродинном блоках. Катушки L28 и L29 входного полосового фильтра точно такие же, как катушки L1 и L2 подобного фильтра приемного тракта. Катушки L30-L32 межкаскадного трансформатора намотаны на кольце типоразмера К12х6х4 из феррита М20ВЧ2 проводом ПЭВ-2 0,35. Катушка L30 содержит 2 витка, L31 — 17 витков, L32 — 2 витка с отводом от середины. Магнитопроводом катушек L33-L35 выходного трансформатора служит кольцо К20х10х5 из феррита M50BЧ2 Катушка L33 содержит 2 витка с отводом от середины, L34 — 16 витков, L35 — 2 витка провода ПЭВ-2 0,35.
