Конденсаторы переменной емкости С64 и С69 типа КПЕ-180. Вообще же можно использовать односекционные КПЕ с твердым или воздушным диэлектриком от любых малогабаритных транзисторов приемников. Диод КД504 (V24) можно заменить любым кремниевым.

Измерительный прибор РА1 — на ток 0,5–1 А. Подойдет любой миллиамперметр с шунтом соответствующего сопротивления.

Возможный вариант компоновки блоков и деталей трансивера приведен на рис. 395.

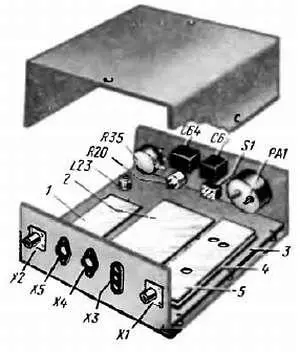

Рис. 395. Компоновка деталей и блоков трансивера в корпусе

Его корпус образуют две дюралюминиевые пластины, согнутые наподобие буквы П, одна из которых является основанием с передней и задней панелям, а вторая крышкой. Четырьмя винтами М4 крышку привертывают к металлическим уголкам, приклепанным к основанию.

На основании с помощью стоек высотой 5-10 мм закреплено плоское металлическое шасси 3 с находящимися на нем платами блоков трансивера. Платы основного 2 и гетеродинного 1 блоков прикреплены к шасси непосредственно, а чтобы не было замыкания монтажа, под ними в шасси сделаны прямоугольные отверстия. Плата усилителя мощности 5 прикреплена к радиатору 4 на четырех стойках высотой 8-10 мм. На передней панели размещены все органы управления и измерительный прибор (РА1) для контроля тока оконечного каскада усилителя мощности, на задней все входные и выходные гнезда и разъемы трансивера. Входной двухконтурный полосовой фильтр приемного факта, детали которого смонтированы на гетинаксовой пластинке, и электромагнитное реле К3 (РЭС-15, паспорт РС4.591.004) находятся на шасси между платами и задней панелью корпуса.

Налаживание.Трансивер радиоаппарат повышенной сложности. Поэтому, естественно, конструирование, налаживание и работа с ним в эфире потребуют от тебя дополнительных знаний, которые придется черпать из соответствующей литературы, навыков обращения с новыми для тебя радиоэлементами, измерительными приборами. К настройке трансивера к тому же предъявляются более высокие требования, чем, скажем, к бытовым усилителям 3Ч и радиовещательным приемникам. Потому что каждый новый любительский приемопередатчик — это новый позывной в эфире. И если твой трансивер окажется недостаточно хорошо настроенным, то не только тебя, но и ты не сможешь услышать в эфире голоса других радиоспортсменов.

Во время налаживания и настройки трансивера питать его можно от имеющегося у тебя сетевого блока. А для работы в эфире придется сконструировать более мощный стабилизированный источник питания, о чем я скажу позже.

Налаживание начинай с установки режимов работы транзисторов V5 и V14-V16 основного блока (см. рис. 388). Для этого переключатель S1 «Прием-передача» установи в положение «Прием», движок переменного резистора R20 «Усиление» — в положение наибольшего усиления и, подбирая резистор R4, добейся, чтобы напряжение на эмиттере транзистора V5 была около 2 В. Напряжение на эмиттерах транзисторов V15 и V16, равное половине напряжения источника питания, устанавливай подбором резистора R14 в базовой цепи транзистора V14.

Далее займись гетеродинным блоком. Сначала проверь его работоспособность и настрой генератор фиксированной частоты 500 кГц. Для этого между выводами 3 и 4 платы включи высокочастотный вольтметр с пределом измерения до 1 В и вращением подстроечного сердечника контурной катушки L25 добейся амплитуды напряжения на выходе генератора около 0,5 В.

Налаживание генератора плавного диапазона начинай с проверки режимов работы транзисторов по постоянному току. Предварительно контурную катушку L23 (или выводы 7 и 8 платы) временно замкни накоротко проволочной перемычкой, чтобы сорвать генерацию. В таком режиме напряжение на эмиттере транзистора V17 должно быть около 1 В, а на эмиттере транзистора V22 — 4–5 В. При исправных деталях и отсутствии ошибок в монтаже эти напряжения не должны отличаться более чем на 20–25 %. Подогнать такие режимы можно подбором резисторов R22 и R27.

Затем удали проволочную перемычку, замыкающую контурную катушку, к выходу генератора (выводы 2 и 1 платы) через конденсатор емкостью 0,1–0,47 мкФ подключи резистор МЛТ-0,25 или MЛT-0,5 сопротивлением 470–510 Ом, а параллельно этому резистору — высокочастотный вольтметр. Если генератор работает, вольтметр должен фиксировать какое-то напряжение. Отсутствие напряжения — признак того, что генератор не возбуждается. В таком случае надо конденсатор С46 заменить другим, с несколько меньшей емкостью. Подбери такой конденсатор, при котором сигнал генератора будет устойчивым во всем диапазоне частот.
