Резистор R2, зашунтированный по переменному напряжению конденсатором С5 — элемент автоматического смещения лампы V1: падение напряжения на нем в отрицательной полярности подается через резистор R1 на управляющую сетку. Диод V3, выполняющий функцию однополупериодного выпрямителя переменного напряжения 6,3 В, обеспечивает лампе V2 необходимое напряжение смещения. Выпрямленное и сглаженное конденсатором С11 отрицательное напряжение через дроссель L4 и резистор R5 поступает на управляющую сетку лампы. Дроссель L4 и конденсатор С10 предотвращают «просачивание» радиочастотного сигнала в цепь выпрямителя смещения.

Теперь о деталях усилителя. Данные катушек L1, L2 и конденсаторов C1-C3 входного полосового фильтра такие же, как у подобного фильтра транзисторного усилителя. Катушка L3, помещенная в броневой сердечник типа СБ-12а, должна содержать 25 витков провода ЛЭШО 7х0,07 или ПЭШО 0,12-0,2. Для катушек L5 и L6 понадобится керамический каркас диаметром 16–18 и длиной 60–80 мм. Катушку L5, содержащую 60 витков провода ПЭВ-1 0,6, наматывай на каркас виток к витку, а катушку связи L6, состоящую из 8-10 витков такого же провода, поверх катушки L5 в средней ее части. Конденсатор переменной емкости С14 должен быть с воздушным диэлектриком. Можно, например, использовать одну секцию стандартного блока КПЕ лампового радиоприемника.

Измерительный прибор PA1 на ток 80-100 мА. Пригоден любой микроамперметр с шунтом, рассчитанным на такой ток. Питать усилитель можно от двухполупериодного выпрямителя, обеспечивающего постоянное напряжение 280–300 В при токе 100–120 мА, и переменное напряжение 6,3 В при токе не менее 1 А. Для такого блока питания подойдет сетевой трансформатор мощностью 50–60 Вт, например от выпрямителя лампового радиовещательного приемника или радиолы 2-го класса.

Налаживают ламповый усилитель мощности так же, как его транзисторный вариант: при подключенном к выводам 4 и 5 эквивалента антенны и подаче на входной вывод 2 сигнала ГСС частотой 1900 кГц и амплитудой 30–50 мВ. На сигнал этой частоты контуры полосового фильтра настраивают подстроечными сердечниками катушек L1 и L2, а анодного контура лампы V1 — сердечником катушки L3. Если контур L3C7 не удается настроить только подстроечным сердечником катушки, в него можно включить дополнительный керамический подстроечный конденсатор С16 с наибольшей емкостью 100–150 пФ, показанный на рис. 398 штриховыми линиями. Оптимальной связи усилителя с антенной добиваются подбором числа витков катушки L6.

Управление трансивером с ламповым усилителем мощности практически остается таким же, как с транзисторным усилителем. При этом верхнюю (см. рис. 391) группу контактов переключателя S1 используют для подачи напряжения + 290 В на ламповый усилитель мощности, а нижнюю для подачи напряжения +12 В на остальные блоки трансивера.

Антенна.Одной из лучших антенн любительской станции 160-метрового диапазона радиоспортсмены-коротковолновики считают симметричный полуволновый диполь два отрезка провода с изоляторами на концах (рис. 399, а ), общая длина которых равна половине длины радиоволны диапазона, т. е. около 80 м (точнее: L = 0,475 λ ). Для сооружения такой антенны потребуются медный провод или антенный канатик диаметром 2–2,5 мм, орешковые изоляторы, три опоры, а для соединения антенны с трансивером коаксиальный кабель с волновым сопротивлением 75 Ом (таким кабелем делают вводы телевизионных антенн).

Длина каждого плеча диполя может составлять 39–40 м, но быть обязательно одинаковой для каждого плеча. К внешним концам диполя привяжи по цепочке из двух изоляторов, с помощью которых антенну будешь крепить на опорах. Внутренние концы плеч диполя и коаксиальный кабель монтируй на изоляторе, как показано на рис. 339, б .

Изолятор состоит из Т-образной пластины 1 , выпиленной из листового текстолита толщиной не менее 3 мм, и текстолитового бруска 2 размерами примерно 25х15х100 мм. работающего на растяжение. Через сквозные отверстия в пластине и бруске надежно закрепи на изоляторе внутренние концы плеч диполя. К одному из них припаяй центральную жилу коаксиального кабеля 3 , а к другому оплетку кабеля. Сам же кабель, в свою очередь, жестко укрепи на изоляторе.

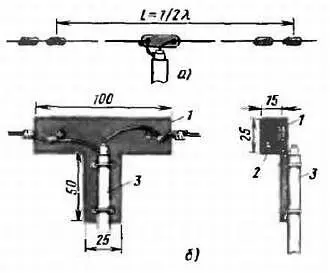

Рис. 399. Антенна трансивера

* * *

Работая в эфире, проявляй высокую сознательность и дисциплину, тактичность и спортивную вежливость. Только соблюдение этики и правил радиоспорта сделают эту работу действительно интересной и полезной.
