На страже завоеваний социализма, мирного труда советских людей зорко стоят овеянные боевой славой Вооруженные Силы СССР, созданные по указанию В. И. Ленина. Уже в первые месяцы существования молодому пролетарскому государству потребовалось доказать на деле свою способность организоваться, по выражению Владимира Ильича, для самозащиты. В тот исторический момент проблема создания военной организации была центральной, вопросом жизни и смерти только что рожденной Октябрем республики рабочих и крестьян.

Такой организацией стала Красная Армия. Первые ее отряды 23 февраля 1918 года успешно выдержали боевое крещение под Псковом и Нарвой, одержав победу над регулярными частями германских захватчиков. Этот день и стал днем рождения Красной Армии, который мы отмечаем ежегодно как День Советской Армии и Военно-Морского Флота.

Вооруженные Силы нашей Родины располагают разнообразной техникой связи, обеспечивающей оперативное управление войсками в любых условиях. Исключительно важное место в общем комплексе средств связи занимает радиосвязь. Опыт Великой Отечественной войны, навязанной нам фашизмом, подтвердил первостепенную роль радиосвязи в руководстве боевыми операциями. Что же касается авиации и военно-морского флота, то здесь радио является единственно возможным видом связи. Высокая честь быть военным радистом!

Тебе, когда придет время надеть шинель или матросский бушлат, тоже, возможно; доверят технику радиосвязи. Вот почему в этой беседе я хочу познакомить тебя с некоторыми видами радиосвязи в военном деле.

В арсенале Вооруженных Сил имеются переносные, автомобильные, танковые, самолетные, корабельные и другие радиостанции. Разные по принадлежности к родам войск и работающие в разных диапазонах волн, все они призваны обеспечивать надежную связь войсковых частей в любых условиях мирной или боевой обстановки. Каждая радиостанция — это, образно выражаясь, оружие в руках радиста. Я же расскажу более подробно лишь о небольшом семействе переносных приемо-передающих УКВ радиостанций Р-105, Р-108 и Р-109, с которыми, возможно, тебе придется иметь дело.

Радиостанции Р-105, Р-108 и Р-109 можно назвать близнецами, потому что внешне и конструктивно они абсолютно одинаковы, идентичны и их принципиальные схемы. Разница только в диапазонах рабочих частот: радиостанция Р-105 перекрывает диапазон радиочастот от 36,0 до 46,1 МГц, Р-108 — от 28,0 до 36,5 МГц, Р-109 — от 21,5 до 28,5 МГц. Вместе они охватывают полосу радиочастот УКВ диапазона от 21,5 до 46,1 МГц, что соответствует радиоволнам длиной от 13,95 до 6,51 м. Они могут работать на ходу при переноске их радистами, в движущемся автомобиле и в стационарных условиях. Станции сохраняют работоспособность при температуре от 40° мороза до 50 °C тепла. Эти радиостанции, между прочим, широко используются и для соревнований радиолюбителей-спортсменов, в том числе и соревнований юных радиоспортсменов.

Как они устроены и работают?

Внешний вид радиостанции Р-105 показан на рис. 400.

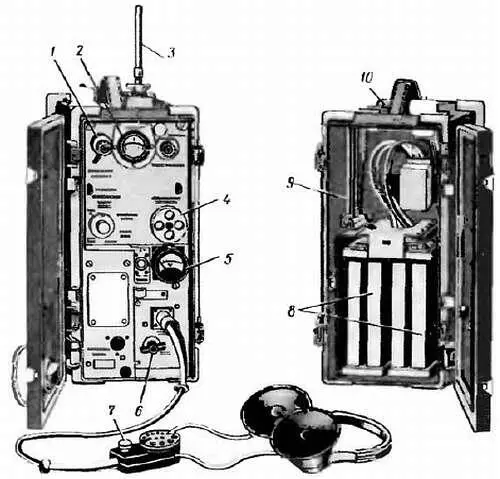

Рис. 400. Радиостанция Р-105:

1— ручка настройки антенны; 2— шкала настройки приемопередатчика; 3— антенна; 4— ручка установки рабочей частоты; 5— прибор проверки источников питании; 6— выключатель питании, 7— кнопка переключателя «Прием-передача»; 8— аккумуляторная батарея; 9— удлинительные колена штыревой антенны; 10— зажим для подключения противовеса (заземления)

Так выглядит все «семейство» УКВ радиостанций этого типа. Внутренняя часть корпуса, называемая ранцем, разделена глухой перегородкой на два отсека. В переднем отсеке находится сам приемопередатчик с вибрационным преобразователем низкого напряжения батареи питания в высокое, необходимое для питания анодно-экранных цепей радиоламп, а в заднем отсеке аккумуляторная батарея и вспомогательное оборудование. На верхней стенке ранца имеется ручка для переноса станции, а на боковой — петли для крепления заплечных ремней.

В рабочий комплект радиостанции входят также микротелефонная гарнитура — объединенные в одно целое микрофон и телефон с кнопочным переключателем «Прием-передача», называемым военными радистами тангентой, штыревая антенна, противовес - система проводников, выполняющих роль заземления, лучевая антенна и некоторое вспомогательное имущество. В зависимости от условий работы микротелефонная гарнитура может быть подключена к приемопередатчику через колодку на лицевой панели или колодку на верхней стенке ранца. На ходу, например, когда станция за плечами радиста, микротелефонную гарнитуру подключают к приемопередатчику через колодку на ранце.
