Об устройстве и работе приемопередатчика этих станций я буду рассказывать по структурной схеме, изображенной на рис. 401.

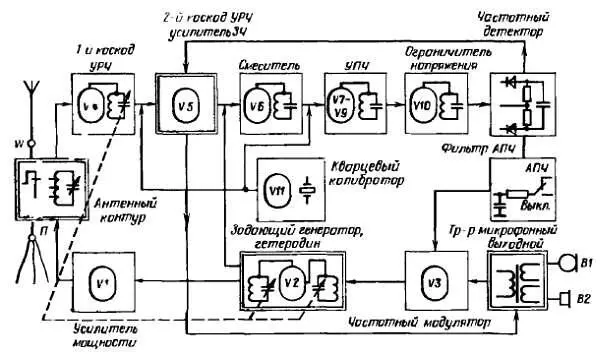

Рис. 401. Структурная схема радиостанции Р-105

Приемопередатчик радиостанции построен по схеме трансивера (как трансивер начинающего коротковолновика, о котором я рассказал в предыдущей беседе). Это значит, что часть его каскадов и отдельных деталей, контуров используется как при передаче, так и во время приема. Переключение станции с передачи на прием и обратно осуществляется тангентой на микротелефонной гарнитуре. При этом электромагнитное реле (на рис. 401 не показано), управляемое контактами тангенты переключает цепи питания и элементы приемопередатчика соответственно видам работы станции.

На структурной схеме каскады и контуры, которые используются на обоих видах работы, обведены двойными линиями. Линиями со стрелками показаны связи между элементами приемопередатчика.

Передатчик каждой из описываемых здесь радиостанций трехкаскадный: каскад на лампе V2 — задающий генератор, или, как его еще называют, возбудитель, каскад на лампе V1 — усилитель мощности, каскад на лампе V3 — частотный модулятор. Задающий генератор, преобразующий энергию постоянного тока в электрические колебания рабочей частоты передатчика, при работе станции на прием выполняет роль гетеродина приемника. И еще одна особенность генератора передатчика — его лампа является одновременно возбудителем радиочастотных колебаний и предварительным усилителем этих колебаний.

В некоторых из предыдущих бесед я упоминал о частотной модуляции. Многие бытовые приемники имеют УКВ ЧМ диапазон для приема местных радиовещательных УКВ станций с частотной модуляцией. С частотной модуляцией работают передатчики звукового сопровождения телевещательных центров и, разумеется, звуковых каналов телевизоров. Так вот, в переносных военных УКВ радиостанциях осуществляется частотная модуляция — электрические колебания, поступающие в антенну, изменяются под воздействием колебаний звуковой частоты не по амплитуде, как на широковещательных станциях длинноволнового, средневолнового и коротковолнового диапазонах, а по частоте (рис. 402).

Рис. 402. Графики, иллюстрирующие принцип частотной модуляции: а— колебания звуковой частоты; б— частотно-модулированные колебания радиочастоты

Роль такого модулятора в передатчиках УКВ станций выполняет каскад на лампе V3, называемой в данном случае реактивной лампой. Напряжение звуковой частоты от микрофона (на рис. 402 — график а ) через микрофонный трансформатор (он же выходной трансформатор приемника) подается на управляющую сетку реактивной лампы, которая изменяет свою емкость, входящую в контур задающего генератора, со звуковой частотой (на рис. 402 — график б ). Частотно-модулированные колебания поступают в усилитель, а от него — через антенный контур в антенну. Антенна, следовательно, излучает частотно-модулированные электромагнитные колебания. Настройка антенны на наибольшую отдачу энергии осуществляется по стрелочному прибору на лицевой панели.

Приемник радиостанции - супергетеродин, с автоматической подстройкой частоты (АПЧ). Его первые два каскада на лампах V4 и V5 — усилители радиочастоты, причем второй из них, на лампе V5, является и усилителем сигналов звуковой частоты. Преобразователь частоты состоит из смесителя, на лампе V6 и отдельного гетеродина на лампе V2 (он же задающий генератор передатчика). Преобразованные колебания радиочастоты усиливаются трехкаскадным усилителем ПЧ, поступают в каскад ограничения напряжения сигнала на лампе V10, а от него — к частотному детектору на полупроводниковых диодах. После детектирования колебания звуковой частоты усиливаются лампой V5, через выходной трансформатор поступают к телефону В2 и преобразуются им в звуковые колебания.

Промежуточная частота приемника 1312,5 кГц. Когда радиостанцию переключают с передачи на прием, частота задающего генератора передатчика, работающего теперь как гетеродин приемника, увеличивается по всему перекрываемому диапазону волн точно на эту частоту.

Какова функция амплитудного ограничителя? Этот каскад, говоря упрощенно, срезает всплески частотно-модулированных колебаний, возникающие из-за различных помех и собственных шумов ламп приемника, ограничивая, таким образом, амплитуды колебаний. В результате на частотный детектор поступают колебания одинаковой амплитуды, но их частота изменяется с частотой модуляции передаваемого сигнала.
