Питание на первый каскад усилителя полается через ячейку развязывающего фильтра R42C62, на выходной каскад — через миллиамперметр РА1. Конденсаторами переменной емкости С64 и С69 колебательных контуров усилителя добиваются равномерного усиления сигнала по мощности в различных участках любительского диапазона.

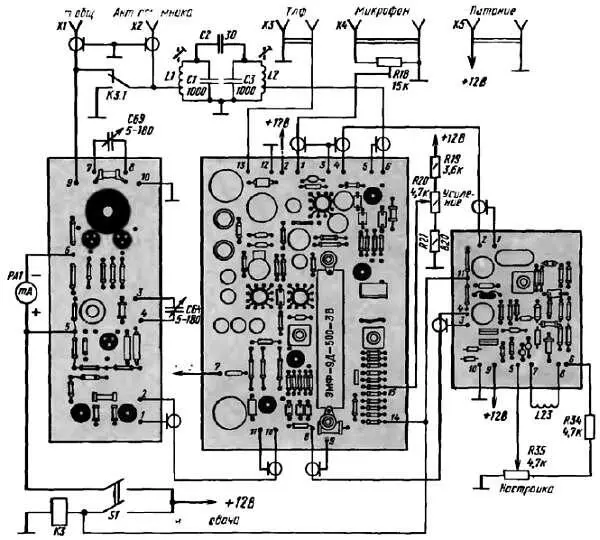

Схема соединения блоков трансивера и деталей, находящихся вне плат блоков, показана на рис. 391.

Рис. 391. Схема соединения блоков и деталей трансивера

Антенну, общую для приемного и передающего трактов, подключают к гнезду X1. Принятый сигнал через контакты К3.1 антенного реле К3 и двухконтурный полосовой фильтр L1C1C2, L2C3 поступает на вход основного блока. Настройка на рабочую частоту осуществляется переменным резистором R35, а усиление принятого сигнала — переменным резистором R20. Головные телефоны или динамическую головку подключают к разъему Х3. К гнезду Х2 подключают отдельную приемную антенну, минуя антенный переключатель.

Замыканием контактов выключателя S1 «Прием-передача» трансивер переводят в режим передачи. При этом напряжение источника питания подается на усилитель мощности, вывод 14 основного блока и вывод 11 блока гетеродинов. Одновременно срабатывает антенное реле К3 и контактами К3.1 отключает входной полосовой фильтр приемника от общей антенны.

Остается разобрать принцип работы коммутационного узла в первом каскаде усилителя ПЧ основного блока при переводе трансивера с приема на передачу.

В режиме «Прием» нижний (по схеме на рис. 388) вывод резистора R6 этого каскада через обмотки реле К1 и К2 коммутатора, находящегося в блоке гетеродинов, соединен с общим заземленным проводником цепи питания, диод V8 открыт напряжением, падающим на эмиттерном резисторе R5. В это время конденсатор С13, подключенный через открытый диод V8 к резистору R5, ослабляет отрицательную обратную связь по переменному току, снижающую усиление каскада. При подаче на вывод 14 основного блока постоянного напряжения +12 В (переключателем S1) диод V8 закрывается и тем самым отключает конденсатор С13 от резистора R5; начинает действовать отрицательная обратная связь, снижающая усиление каскада. Это предотвращает перегрузку тракта ПЧ относительно сильным сигналом, поступающим в него с первого кольцевого смесителя в режиме передачи.

Диоды V6, V7 и резистор R7 обеспечивают подачу на базу транзистора V5 в режиме передачи постоянного смещения, не зависящего от напряжения на выводе 15 и изменяющегося при регулировании усиления переменным резистором R20.

Детали, конструкция.Большая часть деталей трансивера смонтирована поблочно на трех платах из фольгированного стеклотекстолита толщиной 1,5–2 мм. Платы основного блока, блока гетеродинов и соединения деталей на них показаны на рис. 392 и 393.

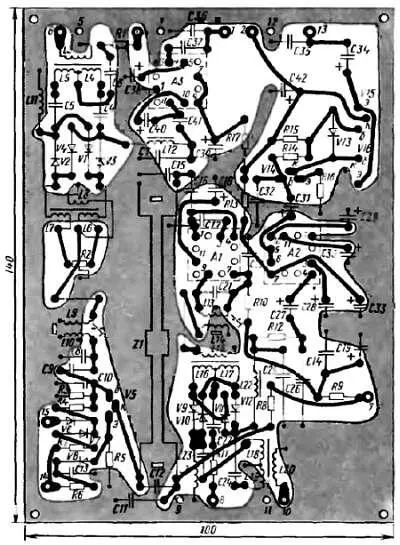

Рис. 392. Плата основного блока

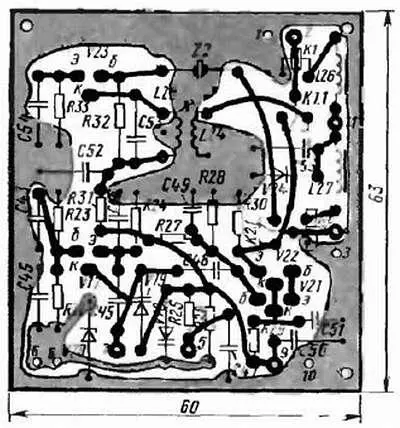

Рис. 393. Плата гетеродинного блока

Контактными выводами плат служат отрезки посеребренного (или луженого) медного провода толщиной 1,2–1,5 мм, запрессованные в отверстиях в платах.

Печатные платы этих блоков трансивера разработаны под детали: постоянные резисторы — MЛT-0,25, подстроечный резистор R2-CП4-1; неэлектролитические конденсаторы — КМ-4 и КМ-5, электролитические — К50-6; высокочастотные дроссели L11 и L12, L21 и L22 — Д-0,2 или самодельные такой же конструкции, L26 и L27 — Д-0,1; электромагнитные реле — РЭС-15 (паспорт РС4.591.004); катушки L9 и L10, L13 и L14 в усилителе ПЧ, а также L24 и L25 гетеродина фиксированной частоты 500 кГц — трансформаторы ФПЧ-2 от радиоприемника «Селга-404»; электромеханический фильтр Z1 — ЭМФ-9Д-500-3B; кварцевый резонатор Z2 — нa частоту 500 кГц в корпусе Б1.

Не изменяя печатных проводников плат, можно применять некоторые другие аналогичные детали. Подстроечный резистор СП4-1 (R2), например, можно заменить на СПО-0,5 конденсаторы КМ-4 и КМ-5 в развязывающих цепях (например, С11, С14) — на KЛC и КЛГ, в остальных высокочастотных цепях — на КТ или КСО. В качестве катушек индуктивности в усилителе ПЧ (L9 и L10, L13 и L14) и в гетеродине на частоту 500 кГц (L24 и L25) можно применить трансформаторы ПЧ с соотношением чисел витков от 20:1 до 10:1 от любых транзисторных супергетеродинов, соответственно прокорректировав под них печатные проводники плат.
