Регулирование усиления принятого сигнала осуществляется переменным резистором R20, находящимся вне платы основного блока, путем изменения напряжения в базовой цепи транзистора V5 первого каскада усилителя ПЧ.

В режиме приема сигнал микрофона В1 через разъем Х4, подстроечный резистор R8 и вывод 1 основного блока поступает на вход микросхемы А3 и усиливается ею. Чтобы выходное сопротивление этой микросхемы снизить примерно до 300 Ом, ее вывод 10 соединен не с заземленным проводником, как это сделано в микросхеме А2 усилителя 3Ч (а также было в знакомых тебе конструкциях на микросхеме серии К122), а с выводом 11 , который в данном случае является выходным выводом микросхемы.

С выхода микрофонного усилителя сигнал звуковой частоты через конденсатор С41 и фильтр L12C7 поступает на первый кольцевой смеситель (на диодах V1-V4), выполняющий в этом режиме работы функцию балансного модулятора. Сюда же через выводы 4 и 3 с блока гетеродинов подастся напряжение частотой 500 кГц. Балансируют смеситель подстроечным резистором R2.

С балансного модулятора смешанный сигнал поступает в тракт ПЧ. В результате на вход второго кольцевого смесителя подается уже сформированный и усиленный SSB сигнал. Через выводы 8 и 9 на этот смеситель поступает еще напряжение частотой 2340–2460 кГц с блока гетеродинов. Преобразованный сигнал через катушку связи L20 и выводы 10 и 11 основного блока подается на вход усилителя мощности для фильтрации и дальнейшего усиления.

Диоды V6-V8 и резисторы R6, R7 в цепях транзистора V5 каскада ПЧ образуют коммутационный узел, с помощью которого в основном блоке осуществляется переход с приема на передачу, и наоборот. О работе этого узла я расскажу позже.

Следующий блок трансивера - гетеродинный (рис. 389).

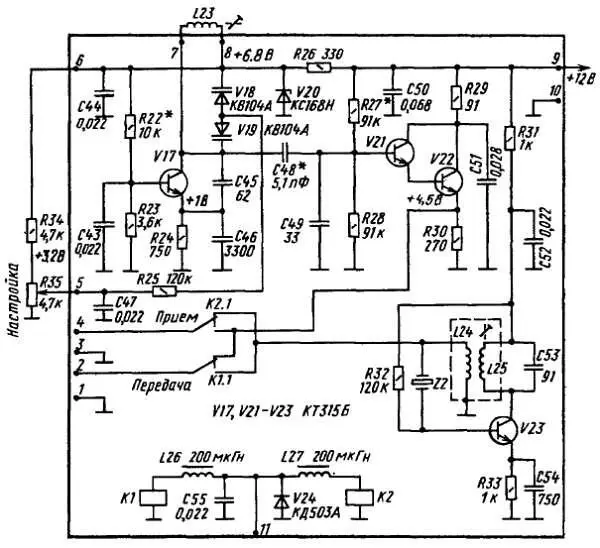

Рис. 389. Схема гетеродинного блока

В него входят два гетеродина, один из которых (на транзисторе V17) генерирует колебания частотой от 2340 до 2460 кГц, а второй (на транзисторе V23) колебания фиксированной частоты 500 кГц. Транзисторы V21 и V22, включенные составным эмиттерным повторителем, образуют буферный каскад, ослабляющий влияние нагрузки генератора на его частоту и амплитуду выходного сигнала, а электромагнитные реле К1 и К2 — коммутатор, переключающий генераторы при переводе трансивера с приема на передачу и, наоборот, с передачи на прием. Питание на транзистор V17 подается через параметрический стабилизатор напряжения на стабилитроне V20.

Колебательный контур первого гетеродина образуют катушка L23 и два варикапа V18, V19, включенные встречно-последовательно. Его частоту, определяющую настройку трансивера на рабочую частоту 160-метрового любительского диапазона, плавно изменяют варикапом V18, подавая на него с переменного резистора R35 «Настройка» управляющее напряжение положительной полярности. Частота колебаний второго гетеродина стабилизирована кварцевым резонатором Z2.

Катушка L23 колебательного контура первого гетеродина находится вне платы этого блока и подключается к нему через выводы 7 и 8 . Такое конструктивное решение позволяет простой заменой катушки перевести трансивер на работу в другом, например 80-метровом, любительском диапазоне.

Положения контактов К1.1 и К2.1 реле К1 и К2 коммутатора, показанные на схеме блока гетеродинов, соответствуют режиму приема. В эти время обмотки реле обесточены, напряжение первого гетеродина поступает (через буферный каскад, контакты К1.1 реле К1, выводы 1, 2 ) на первый смеситель, а напряжение второго гетеродина на второй смеситель основного блока (через контакты К2.1 и выводы 3, 4 ). В режиме передачи на вывод 11 блока гетеродинов подается напряжение 12 В. При этом реле К1 и К2 срабатывают, их контакты переключаются, в результате чего напряжение первого гетеродина начинает поступать на второй смеситель, а напряжение второго гетеродина на первый смеситель основного блока.

Усилитель мощности (рис. 390) включается только при переводе трансивера на режим передачи.

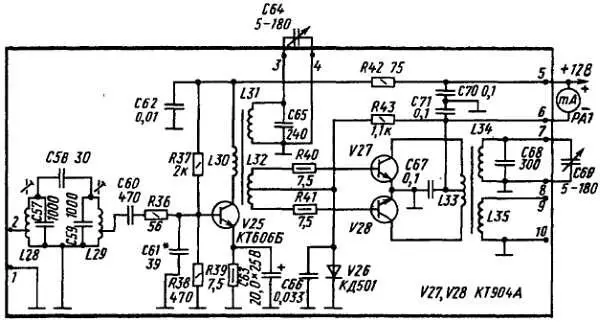

Рис. 390. Схема усилителя мощности

Сигнал с выхода основного блока поступает на вход усилителя мощности через выводы 1 и 2 . Двухконтурный полосовой фильтр L28C57, С58, L29C59 выделяет из него полезный сигнал, соответствующий рабочей частоте трансивера. Транзистор V25 работает в каскаде предварительного усиления напряжения, транзисторы V27 и V28 в двухтактном усилителе мощности. Через катушку связи L35 и выводы 9, 10 выходной сигнал подается в антенну приемопередатчика.
