Проверяя — работу передатчика, индикатор напряженности поля располагай на расстоянии 1–2 м от него. Поскольку задающий генератор с усилителем мощности и модулятор предварительно проверены и налажены, при включении питания стрелка прибора индикатора должна отклониться на несколько делений. Это укажет на исправную работу передатчика. Подстрой индикатор по частоте — стрелка прибора отклонится за пределы шкалы. Отнеси индикатор на большее расстояние так, чтобы стрелка прибора оказалась примерно в средней части шкалы. Если же индикатор при включенном передатчике ничего не показывает, то ищи неисправность в монтаже.

Окончательно качество работы передатчика проверяют совместно с приемником радиоуправляемой модели.

Приемник.Принципиальная схема приемной аппаратуры, рассчитанной на совместную работу с описанным здесь передатчиком, показана на рис. 361.

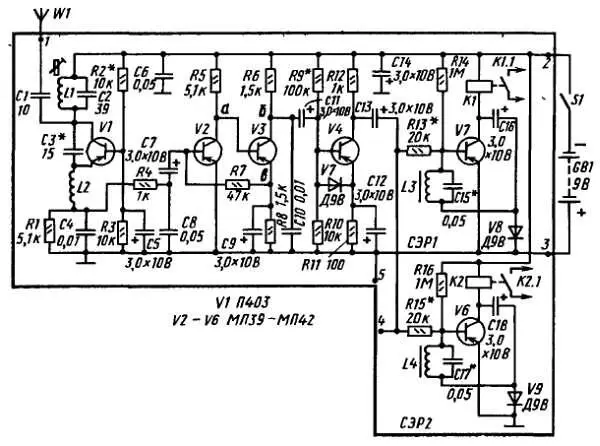

Рис. 361. Принципиальная схема двухкомандного приемника радиоуправляемой модели

Приемник, как и передатчик, двухкомандный. Число исполнительных команд можно увеличить добавлением селективных электронных реле.

Первый каскад на транзисторе V1 является сверх регенеративным детектором, обеспечивающим приемнику необходимую чувствительность.

Чем сверхрегенератор отличается от обычного регенератора — однокаскадного приемника прямого усиления с положительной обратной связью между выходной и входной цепями? Регенератор работает в режиме, близком к порогу возникновения генерации: достаточно немного усилить обратную связь, как он самовозбуждается и становится генератором колебаний радиочастоты. Сверхгенератор же работает за порогом генерации. Но собственные колебания в его контуре имеют не постоянный, как в регенераторе, а прерывистый характер — они возникают «вспышками». Частота этих вспышек, называемая частотой гашения, определяется режимом транзистора. В остальном сверхгенератор работает так же, как обычный регенератор, т. е. детектирует модулированные колебания радиочастоты и усиливает колебания звуковой частоты. Благодаря прерывистой генерации сверхрегенератор обладает исключительно высокой чувствительностью, с которой не могут соперничать даже многие супергетеродины, не говоря уже о приемниках прямого усиления.

Характерная особенность в работе сверхрегенератора — шум в телефоне (напоминающий шипение). Но он слышен только тогда, когда нет приема. Когда же в контуре появляются модулированные колебания принятого сигнала, этот шум пропадает.

Колебательный контур L1C2, являющийся входным контуром сверхрегенеративного детектора приемника, настраивают на частоту 28,1 МГц (среднюю частоту участка 28,0-28,2 МГц). Частота гашения определяется данными цепочки R1C4 и равна 60-100 кГц. Наивыгоднейший режим сверхрегенератора устанавливают подбором резистора R2 (от 2 до 15 кОм), добиваясь от каскада максимальной чувствительности. Устойчивость работы сверхрегенеративного каскада достигается подбором емкости конденсатора С3.

Как приемник работает? Командный сигнал, посланный передатчиком, наводится в антенне W1 и через конденсатор С1 поступает в колебательный контур L1C2. Катушка L1 имеет алюминиевый сердечник, которым, изменяя ее индуктивность, входной колебательный контур приемника настраивают на несущую частоту передатчика. Выделенный контуром L1C2 командный сигнал детектируется и усиливается транзистором V1 сверхрегенератора. В результате на резисторе R1 выделяется переменное напряжение с частотой, равной частоте модуляции передатчика, т. е. командного сигнала. Но на этом резисторе выделяется еще и напряжение частоты гашения сверх генератора (60-100 кГц), амплитудное значение которого значительно больше напряжения полезного командного сигнала. Поэтому между сверх регенератором и вторым каскадом приемника включен фильтр R4C8, пропускающий полезный сигнал и задерживающий (фильтрующий) напряжение частоты гашения. Без такого фильтра последующие каскады будут перегружены напряжением частоты гашения и приемник не будет реагировать на командный сигнал. В хорошо налаженном сверхрегенеративном каскаде на выходе такого фильтра RC напряжение полезного сигнала должно быть равно 3–5 мВ.

Командный сигнал с выхода фильтра R4C8 через разделительный конденсатор С7 поступает на базу транзистора V2 первого каскада усиления напряжения звуковой частоты, а с его нагрузочного резистора R5 непосредственно на базу транзистора V3 второго каскада усилителя. Нагрузкой транзистора этого каскада служит резистор R6. Создающееся на нем напряжение командного сигнала подается на вход ограничительного каскада, а с его выхода — на вход дешифратора.
