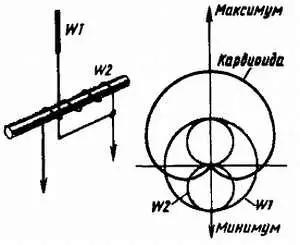

Рис. 366. Соединенные между собой магнитная и штыревая антенны обладают односторонней направленностью

Штыревая антенна W1 имеет круговую диаграмму направленности, и если она определенным образом подключена к магнитной антенне, то результирующая диаграмма направленности обеих антенн будет иметь резко выраженные один максимум и один минимум. Диаграмму направленности, имеющую такой вид, называют кардиоидой . Во время поиска лисы охотник пользуется обеими антеннами. По максимуму кардиоиды, когда действуют обе антенны, он находит стороны, где находится лиса. Точное же направление на лису он определяет по минимуму только магнитной антенны.

Для поиска лисы можно также пользоваться рамочной антенной — катушкой сравнительно больших размеров, имеющей форму кольца или прямоугольной рамки. Это тоже магнитная антенна, так как в ней ЭДС радиочастотного сигнала возбуждается магнитным полем радиоволны. Она имеет точно такую же диаграмму направленности, как и магнитная антенна с ферритовым стержнем.

Максимум диаграммы направленности такой антенны бывает тогда, когда плоскость рамки находится в вертикальном положении и совпадает с направлением на «лису», а минимум — когда плоскость рамки перпендикулярна к направлению на «лису». При подключении к рамочной антенне штыревой их диаграмма направленности принимает вид кардиоиды.

У рамочной антенны минимум диаграммы направленности ощущается значительно острее, чем у магнитной антенны с ферритовым стержнем. Она к тому же более чувствительна. Именно поэтому лисоловы чаще всего применяют в своих приемниках рамочные антенны.

Но приемник-пеленгатор в руках лисолова не является гарантией успеха в соревнованиях. Охотник должен еще хорошо ориентироваться на местности, пользоваться компасом, ходить по азимуту и, конечно, быть выносливым — ведь он должен за короткое время пробежать значительное расстояние, преодолевая на пути различные препятствия. Нужна тренировка. Можно ли начать тренировку без лисы? Можно! Для этого нужен радиокомпас — простой приемник с магнитной антенной, с помощью которого можно брать ориентир на местную радиовещательную станцию. Сигналы этой станции будут выполнять роль лисы. Принципиальная схема возможного варианта такого приемника-пеленгатора показана на рис. 367.

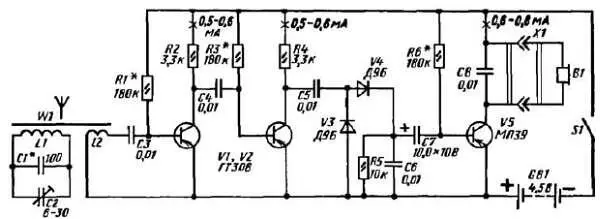

Рис. 367. Принципиальная схема приемника-пеленгатора

Катушка L1 и ферритовый стержень, на котором она находится, образуют магнитную антенну W1, а совместно с конденсаторами С1 и С2 — входной колебательный контур с постоянной настройкой на местную или отдаленную мощную радиовещательную станцию. Грубая настройка колебательного контура на несущую частоту этой станции осуществляется подбором емкости конденсатора C1, а точная — подстроечного конденсатора С2.

Принятый сигнал через катушку связи L2 и разделительный конденсатор С3 поступает на вход двухкаскадного усилителя РЧ, собранного на транзисторах V1 и V2, а после усиления детектируется диодами V3 и V4, включенными по схеме удвоения выходного напряжения.

Колебания звуковой частоты с резистора R5, являющегося нагрузкой детектора, через электролитический конденсатор С7 поступают на вход однокаскадного усилителя 3Ч на транзисторе V5, усиливаются им и телефонами В1, включенными через разъем X1 в коллекторную цепь транзистора, преобразуются в звуковые колебания.

Источником питания приемника служит батарея 3336Л или три элемента 332, соединенные последовательно. Потребляемый ток не превышает 3 мА.

Для тебя, уже имеющего опыт постройки приемников прямого усиления, конструирование и налаживание радиокомпаса не составит каких-либо трудностей. Конструкция приемника может быть такой, как показанная на рис. 368.

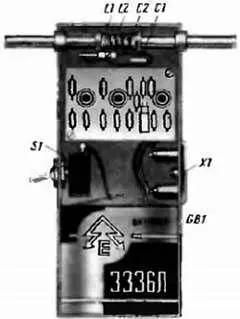

Рис. 368. Возможная конструкция приемника-пеленгатора

Держа приемник вертикально в руке, охотник поворачивает его из стороны в сторону, добиваясь наименьшей громкости звука в телефонах, и по положению ферритового стержня магнитной антенны определяет направление на условную лису.
