Во входной контур L1C2, настраиваемый на частоту лисы конденсатором С2, включен контур L2C1. Это фильтр-пробка, «запирающая» сигналы близкой по частоте мешающей радио вещательной станции. Данные деталей фильтра зависят от длины волны мешающей станции. Если в месте проведения соревнования такой помехи нет, контур L2C1 можно исключить или замкнуть накоротко проволочной перемычкой.

Модулированный по амплитуде сигнал лисы детектируется диодом V1. Напряжение звуковой частоты, создающееся на его нагрузочном резисторе R2, через конденсатор С4 подается на базу транзистора V2 первого каскада усилителя 3Ч. Этот транзистор включен по схеме ОК, что сделано для лучшего согласования его с детектором. Нагрузкой транзистора V2 служит резистор R4. С него сигнал через конденсатор С5 поступает к транзистору V3 второго каскада, а с его нагрузочного резистора R6 — к транзистору V4 выходного каскада усилителя 3Ч.

Резистор R7 и конденсатор С6 образуют ячейку развязывающего фильтра, предотвращающего самовозбуждение приемника через общие цепи питания; R3, R5 и R8 — резисторы цепей смещения; С9 конденсатор, блокирующий источник питания GB1.

Сопротивления постоянных резисторов и емкости конденсаторов могут отличаться от указанных на схеме номиналов в пределах до 25–30 %. Конденсатор С4 не должен иметь емкость более 0,01 мкФ, иначе будет затруднен поиск лисы в непосредственной близости к ней.

Коэффициент h 21Э транзисторов не менее 50. Дроссель L3 намотан на унифицированном каркасе с ферритовыми кольцами внешним диаметром 8 мм и содержит 70–80 витков провода ПЭВ 0,1–0,12. Резистор R1 — СПО-0,5. Переключатель S1 и выключатель питания S2 — тумблеры типа ТВ1-2.

Наиболее трудоемкая деталь приемника — это рамочная антенна W2. Она состоит из шести витков одножильного монтажного провода с токонесущей жилой диаметром 0,5–0,8 мм, уложенных в полость незамкнутого металлического кольца диаметром 250–280 мм (рис. 372).

Рис. 372. Устройство рамочной антенны

Для кольца, являющегося экраном этой антенны, можно использовать медную или алюминиевую трубку диаметром 8-12 и длиной 940–950 мм, согнув ее на подходящей болванке, например на ведре. В средней части проделай напильником овальное отверстие, через которое будешь крепить трубку в корпусе приемника и укладывать в нее провод антенны. Штыревой антенной может служить дюралюминиевая, медная или латунная трубка диаметром 5–7 и длиной 600–800 мм. В крайнем случае ее можно сделать из велосипедных спиц.

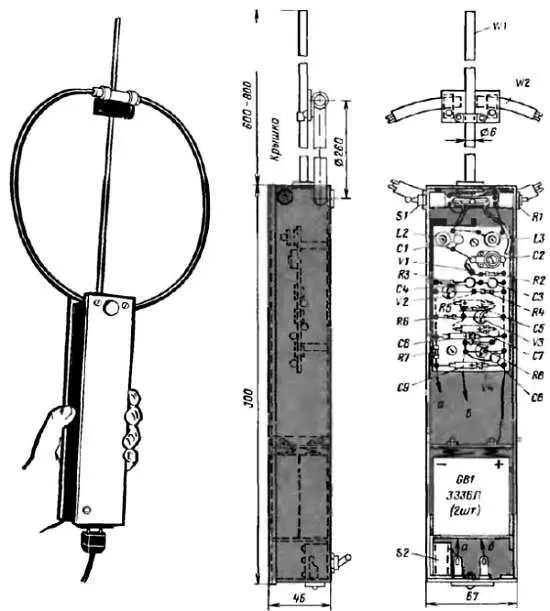

Конструкция и внешний вид приемника показаны на рис. 373.

Рис. 373. Внешний вид и конструкция приемника

Корпус, имеющий вид коробки с крышкой, сделай из листового дюралюминия, следя за тем, чтобы в нем не было щелей. Трубчатое кольцо рамочной антенны пропусти через отверстия в стенках корпуса, надежно прикрепи его к дну корпуса и только после этого укладывай в него провод. Щель в кольце надежно закрой резиновом полоской или изоляционной лентой. Штыревую антенну скрепи с рамочной с помощью изолирующей гетинаксовой пластинки с жестяными хомутиками. Монтажную плату с деталями крепи в корпусе на стойках.

Корпус рассчитан на использование для питания приемника двух батарей 3336Л, соединенных последовательно. Приемник можно питать и от батареи «Крона» или 7Д-0,1, но ее чаще придется менять.

Второй приемник-пеленгатор (см. рис. 376) рассчитан на прием сигналов лис, работающих телеграфом. Он является приемником прямого преобразования, т. е. приемником, в котором радиочастотный сигнал лисы преобразуется непосредственно в сигнал звуковой частоты.

Прежде чем начать рассказ о таком приемнике лисолова, надо видимо, ответить на вопрос: в чем суть принципа работы приемника прямого преобразования? В приемнике такого типа, как и в супергетеродине, есть смеситель и гетеродин, т. е. преобразователь частоты принятого сигнала. Но в нем в результате преобразования получаются не колебания относительной высокой промежуточной частоты, а непосредственно колебания звуковой частоты. Эти колебания поступают на вход усилителя 3Ч, нагрузкой которого служат головные телефоны.

В смесителе описываемого здесь приемника работают два встречно-параллельно включенных кремниевых диода (на схеме рис. 376 — диоды V2 и V3). На них подаются одновременно напряжения двух сигналов: входного и от гетеродина. Причем сигнал гетеродина по напряжению в тысячи раз превышает входной сигнал, поэтому диоды смесителя управляются практически только сигналом гетеродина.
