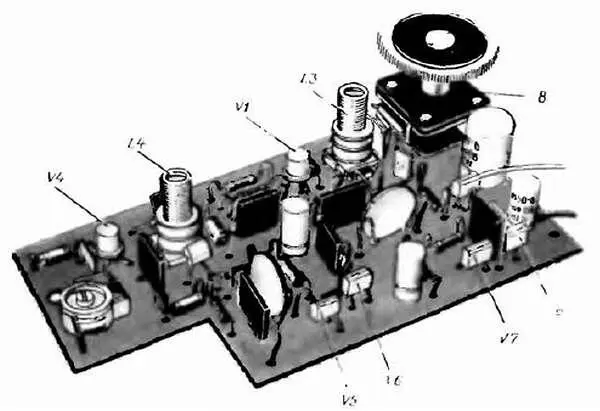

Б о льшая часть деталей приемника смонтирована печатным методом на плате размерами 115х85 мм из фольгированного стеклотекстолита (рис. 380). Токонесущие площадки и проводники на плате, имеющие различную конфигурацию, образуют продольные и поперечные прорези шириной 1–1,5 мм, сделанные острием ножа.

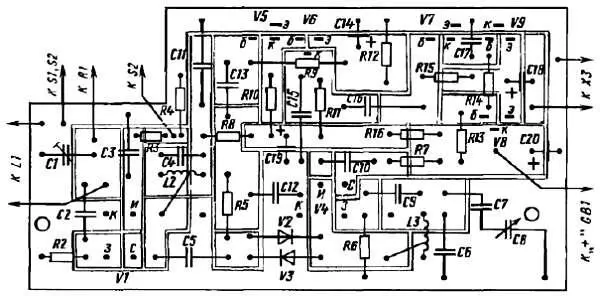

Рис. 380. Монтажная плата приемника и схема соединения деталей на ней

Катушки L2 и L3 намотаны проводом ПЭВ-1 0,12 на пластмассовых унифицированных четырехсекционных каркасах с подстроечниками из феррита 600НН диаметром 2,8 и длиной 12 мм. Такие каркасы используют для катушек гетеродинных контуров радиовещательных приемников. Катушка L2 содержит 45 витков с отводом от 15-го витка, 13–40 витков с отводом от 5-го витка, считая от «заземленного» вывода (нижний по схеме).

Кнопки S1 и S2 — типа КМ-1. Все резисторы могут быть МЛТ-0,25, MЛТ-0,125. Конденсатор переменной емкости С8 КП-180, он укреплен непосредственно на монтажной плате. Ось конденсатора удлинена, чтобы ручка со шкалой настройки, укрепленная на ней, была снаружи крышки корпуса. Подстроечный конденсатор С1 КПК-МН с максимальной емкостью 20–30 пФ, электролитические конденсаторы С14, С19 и С20 — К50-6. Остальные конденсаторы могут быть типов К10, КД, КМО, КЛС, БМ.

Выход усилителя 3Ч приемника низкоомный, поэтому подключаемые к нему головные телефоны могут быть как низкоомными (например, ТА-56 м), так и высокоомными (ТОН-1, ТА-4).

Закончив монтаж, сверь его с принципиальной схемой приемника, проверь надежность всех контактов, соединений, крепление антенн, батареи питания. Все должно быть механически прочным, иначе приемник может подвести лисолова на соревнованиях. Прочисти все прорези монтажной платы резаком или острием ножа, а участок с деталями цепи затвора полевого транзистора V1, кроме того, протри тряпочкой, смоченной спиртом или ацетоном.

Включив питание, сразу же измерь ток, потребляемый приемником от батареи (миллиамперметр можно включить между гнездами 1 и 2 разъема Х3 вместо вилки головных телефонов) он не должен превышать 12 мА. Значительно больший ток может быть только из-за ошибки в монтаже, неисправности выходных транзисторов или электролитических конденсаторов.

Режимы работы транзисторов усилителя 3Ч устанавливай подбором сопротивлений резисторов R9, R14 и R15. На это время конденсатор С13 на входе усилителя можно отключить от фильтра R5C12. Ориентировочные напряжения на электродах транзисторов, указанные на принципиальной схеме, измерены вольтметром постоянного тока с относительным входным сопротивлением 10 кОм/В.

Сначала подбором резистора R15 установи на эмиттерах транзисторов V8 и V9 напряжение, равное половине напряжения батареи питания, а затем подбором R14 — ток в коллекторной цепи транзистора V8, равный 0,5–0,6 мА. На время замены резистора R14 питание выключай, иначе выходные транзисторы могут выйти из строя. После этого подбором резистора R9 установи режимы транзисторов V5 и V6. Признаком работы усилителя служит фон переменного тока, появляющийся в телефонах при касании базы транзистора V5. Далее проверь, работает ли гетеродин. Параллельно конденсатору С10 подключи вольтметр постоянного тока, а затем замкни конденсатор С6 кратковременно пинцетом или отрезком провода. Если гетеродин работает, то напряжение на конденсаторе С10 должно изменяться.

Теперь, пользуясь генератором колебаний радиочастоты, надо установить границы полосы частот, перекрываемой конденсатором С8 гетеродинного контура, и настроить контур L2C4 усилителя РЧ и контур L1C1 рамочной антенны на частоту 3,6 МГц. Делай это в такой последовательности. Восстанови соединение конденсатора С13 с фильтром R5C12. Ротор конденсатора С8 «Настройка» поставь в положение средней емкости, а немодулированный сигнал генератора, настроенного на частоту 3,6 МГц, подай на левый (по схеме) вывод конденсатора С2. Напряжение сигнала генератора не должно быть больше 1 мВ. Вращая подстроечный сердечник катушки L3 контура гетеродина, добейся появления в телефонах звука средней тональности. Чем меньше уровень входного сигнала, тем четче будет прослушиваться в телефонах этот момент.

Может случиться, что добиться требуемой настройки только подстроечным сердечником не удастся. Причиной может быть недостаточная или слишком большая индуктивность гетеродинной катушки. В таком случае перестройкой частоты генератора можно добиться появления звука в телефонах, по его шкале узнать удвоенную частоту гетеродина и таким образом определить, в какую сторону нужно изменять емкость конденсатора С6 для достижения заданной настройки гетеродина.
