В гетеродине работает полевой транзистор V4. Его колебательный контур состоит из катушки L3 и конденсаторов С6-С8. Нижняя (по схеме) секция контурной катушки, включенная в истоковую цепь транзистора, выполняет роль катушки положительной обратной связи, благодаря которой каскад возбуждается и генерирует колебания радиочастоты. Частота колебании гетеродина должна быть вдвое меньше частоты входного сигнала; она изменяется конденсатором переменной емкости С8 от 1,75 до 1,825 МГц. При этом приемник будет перекрывать всю полосу частот диапазона 3,5 МГц.

Колебания гетеродина с истока транзистора подаются на встречно-параллельно включенные диоды V2, V3 смесителя преобразовательного каскада. Возникающие в результате прямого преобразования сигнала колебания звуковой частоты подаются через фильтр R5C12 на вход усилителя 3Ч для усиления до необходимого уровня. Усилитель 3Ч приемника четырех каскадный, на кремниевых транзисторах. Связь между транзисторами первых двух каскадов непосредственная — база транзистора V6 второго каскада соединена с коллектором транзистора V5 первого каскада.

Напряжение смещения на базу транзистора V5 снимается с эмиттерного резистора R12 транзистора V6. Конденсатор С14, шунтирующий резистор R12 по переменному току, устраняет отрицательную обратную связь, снижающую усиление этих каскадов.

С нагрузочного резистора R11 усиленный сигнал полается через конденсатор С16 на базу транзистора V7 третьего каскада, а с его нагрузки, состоящей из резисторов R13 и R14, на базы транзисторов V8 и V9 четвертого, выходного каскада. Транзисторы выходного каскада разных структур, они включены эмиттерными повторителями и работают в режиме двухтактного усиления мощности. Транзистор V8 (структуры n-р-n ) усиливает положительные, а транзистор V9 ( p-n-p ) отрицательные полуволны колебаний звуковой частоты. Головные телефоны В1, подключенные к выходу усилителя через разъем Х3 и конденсатор С18, преобразуют колебания звуковой частоты в звук.

Резистор R15 создает между выходом усилителя и базой транзистора V7 предоконечного каскада отрицательную обратную связь по постоянному и переменному току, что улучшает частотную характеристику усилителя. Резистор R14, входящий в нагрузку транзистора V7, устраняет искажения типа «ступенька», наиболее ощутимые при слабых сигналах. Конденсаторы C15 и C17 замыкают на общий (заземленный) проводник наивысшие частоты звукового диапазона и тем самым предотвращают самовозбуждение усилителя 3Ч. Резисторы R7, R8, R16 и конденсаторы С10, С11 и С19 образуют три развязывающих фильтра, устраняющих паразитные связи между блоками приемника через общий источник питания. Электролитический конденсатор С20 шунтирует батарею питания по переменному току. Его роль особо сказывается при частичной разрядке батареи питания, когда ее внутреннее сопротивление переменному току увеличивается.

Внешний вид приемника показан на рис. 377, а его конструкция — на рис. 378.

Рис. 377 . Внешний вид приемника

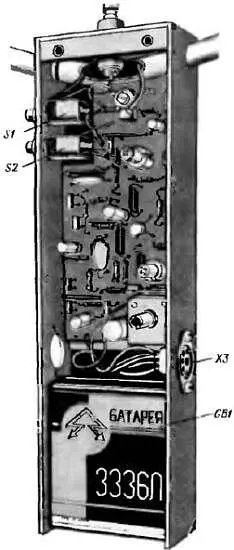

Рис. 378. Конструкция приемника

Он смонтирован в корпусе с внутренними размерами 210х65х32 мм, изготовленном из листового алюминия толщиной 2 мм. Съемную крышку Г-образной формы привинчивают винтами М3 к дюралюминиевым уголкам, приклепанным к коротким стенкам корпуса. Если приемник взять в правую руку, то указательным и средним пальцами можно будет нажимать кнопки S1 и S2, а большим пальцем (или левой рукой) вращать ручку настройки контура гетеродина.

Конструктивно антенны этого приемника (рис. 379) аналогичны антеннам приемника первого варианта.

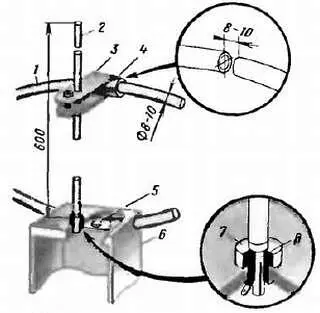

Рис. 379. Детали антенн приемника

Катушка L1 рамочной антенны состоит из шести витков монтажного провода с токонесущей жилой толщиной 0,5–0,8 мм, уложенного в полость незамкнутого металлического кольца 1 диаметром около 280 мм. Через овальное отверстие в средней части кольцо винтом 5 закреплено в корпусе 6 . Через это же отверстие в полость трубки уложен провод катушки. Кромки отверстий в боковых стенках корпуса вокруг кольца рамочной антенны необходимо уплотнить кернером, постукивая по нему молотком.

Штыревая антенна 2 представляет собой отрезок латунной или дюралюминиевой трубки диаметром 5–7 и длиной 550–600 мм. Однополюсной вилкой 8 , впрессованной в трубку, штырь вставляют в предназначенное для него гнездо 7 (X1), изолированное от корпуса. В верхней части штырь полоской органического стекла, изогнутой наподобие буквы П, скрепляют с торцами кольца рамочной антенны скобой 3 из органического стекла. Чтобы предотвратить попадание внутрь трубки влаги, открытая рабочая часть катушки рамочной антенны закрыта прокладкой отрезком поливинилхлоридной или резиновой трубки 4 .
