Найди на этой прямой какой-либо ориентир — отдаленное от тебя дерево, куст или иной предмет. Заметь любым способом место, где ты сейчас стоишь и беги к ориентиру. Возле него уточни по приемнику намеченное тобой направление, наметь следующий ориентир и тоже беги к нему. Повернись здесь на 180° и засекая по минимуму сигналов станции другие ориентиры в обратном направлении, постарайся прибежать к исходной точке — к старту.

Чем больше будет расстояние от старта до конечного ориентира, тем сложнее задача.

На рис. 370, б показана схема более сложной трассы поиска «лисы». В этом случае для тренировки потребуется, кроме приемника-пеленгатора, еще и компас. В исходной точке, пользуясь приемником и компасом, определи азимут условной лисы, т. е. угол между направлением на север и направлением на лису. Допустим, что азимут 80°. Наметь в этом направлении ориентир и считая пары шагов, иди к нему. Проверив здесь по приемнику и компасу намеченное направление, засекай следующий ориентир и иди к нему, продолжая считать пары шагов. Допустим, что до него получилось 320 пар шагов. Отсюда иди в другом направлении, например по азимуту 210°. Пройдя в этом направлении несколько сотен пар шагов, повернись на 180° и, опять-таки по приемнику и компасу, иди, считая шаги, обратно к старту. Очевидно, что теперь азимут на поворот (на рис. 370, б — точка 2 ) будет 60°, а от поворота к старту — 260°. Чем тщательнее будут определены направления и отсчитаны пары шагов, тем точнее будет выход к исходной точке.

Ты можешь сам заранее придумать и начертить схему тренировочной трассы с несколькими поворотами, задаться какими-то расстояниями между намеченными точками и идти по ней туда и обратно. Чем сложнее трасса, тем интереснее задача, тем богаче опыт ориентации на местности. Опыт этот совершенно необходим для «охоты на лис».

Лучше, конечно, такой тренировкой заниматься компанией в несколько человек. Можно даже устроить соревнования — кто точнее берет пеленг и ходит по азимуту! Что же касается участия в настоящих соревнованиях по «охоте на лис», то для этого нужен соответствующий приемник-пеленгатор.

Соревнования «охота на лис» вошли в традицию многих городов, областей и краев нашей страны. Их победителям представляется право участвовать в республиканских, а затем, возможно, во всесоюзных соревнованиях. А мастера этого вида радиоспорта, в том числе и юные, защищают спортивную честь страны на международных встречах.

Чем выше уровень соревнований, тем выше требования, предъявляемые к «оружию» охотника и его спортивной подготовке. На местных, например городских или районных, соревнованиях школьников трасса поиска лис может быть всего 2–2,5 км, а лисы могут работать телефоном в режиме амплитудной модуляции. Участвовать в таких соревнованиях можно с приемником прямого усиления. На соревнованиях же областных, республиканских, а тем более всесоюзных, трасса больше, да и лисы работают телеграфом — сигнализируют о себе знаками телеграфной азбуки. В этом случае оператор лисы № 1 передает знаками телеграфной азбуки буквы МОЕ (МОЕ, МОЕ…МОЕ), оператор лисы № 2 — буквы МОИ (МОИ, МОИ…МОИ), оператор лисы № 3 — буквы МОС (МОС, МОС…МОС), оператор приводной лисы передает только буквы МО (МО, МО…МО). Для участия в соревнованиях такого уровня нужен более чувствительный приемник, способный к тому же реагировать на немодулированные сигналы телеграфной азбуки. Таким приемником-пеленгатором может быть супергетеродин с дополнительным телеграфным гетеродином или приемник прямого преобразования.

Но начинать надо с более простого. Поэтому я расскажу тебе о двух приемниках разной сложности. Оба они рассчитаны для «охоты на лис» в диапазоне 3,5 МГц.

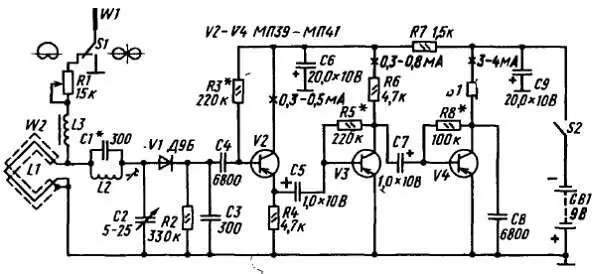

Первый приемник-пеленгатор (рис. 371) представляет собой приемник 0-V-3, но у него на входе две антенны: рамочная W2, являющаяся магнитной, и штыревая W1.

Рис 371. Схема приемника прямого усиления для «охоты на лис»

Переключатель S1 служит для подключения штыревой антенны к рамочной при определении направления на лису. В этом случае диаграмма направленности антенн имеет вид кардиоиды. Во время поиска лисы только на рамочную антенну отключенная от нее штыревая антенна заземляется. Дроссель L3 и резистор R1 нужны для согласования антенны-штыря с рамочной антенной.
