Ты, надеюсь, на своем личном опыте убедился в том, что радиолюбительство является многоплановым техническим творчеством. Это конструирование радиовещательных приемников и усилителей 3Ч, измерительных приборов и автоматически действующих устройств, аппаратуры телеуправления, звукозаписи и многого другого, в основе чего лежит радиоэлектроника. С некоторыми направлениями радиолюбительского творчества ты уже знаком.

Но в радиолюбительстве есть особое направление, называемое радиоспортом. Подчеркиваю: спортом. А спорт, как известно, это систематические тренировки, соревнования, победы и неудачи — в спорте все бывает. Но упорство всегда побеждает.

В этой беседе я хочу рассказать тебе о двух видах радиоспорта: об «охоте на лис», называемом также спортивной радиопеленгацией, и коротковолновом радиоспорте. Считай это приглашением в радиоспорт.

Начну с «охоты на лис».

«Лисами» называют маломощные радиопередатчики, которые размещают в лесу, в кустарнике, на полянах. Каждую лису маскируют так, чтобы радиоспортсмен-«охотник» мог увидеть ее с расстояния не более 3–5 м. Вместе с передатчиками маскируют операторов лис и судей соревнований. В зависимости от условий соревнований число лис на местности может быть от двух до пяти, а вся трасса поиска лис достигает нескольких километров.

Каждой лисе присваивается номер: первый, второй и т. д. Операторы лис поочередно, ровно по минуте, ведут передачи: «Я лиса первая, я лиса первая», «Я лиса вторая, я лиса вторая»…

Кончает работать последняя лиса, тут же начинает передачу первая. Все лисы работают на одном из радиолюбительских диапазонов: 80 (3,5–3,65 МГц), 10 (28–29,7 МГц) или 2-метровом (144–146 МГц) диапазонах. Для начинающих лисоловов наиболее доступен 80-метровый диапазон.

Оружием лисолова служит радиоприемник, настраиваемый на рабочие частоты лис. Пользуясь им как пеленгатором, охотник должен найти всех лис и, руководствуясь сигналами приводной лисы, вернуться в район старта, являющийся одновременно и финишем. Выигрывает тот охотник, который выполнит эту задачу с наименьшей затратой времени.

Ты уже знаешь, что громкость приема сигналов радиовещательной станции на транзисторный приемник зависит от положения ферритового стержня его магнитной антенны по отношению к радиостанции. Поворачивая приемник вокруг вертикальной оси, нетрудно найти два положения стержня магнитной антенны, когда громкость приема будет максимальной, и два положения, когда громкость минимальна. Объясняется это тем, что магнитная антенна обладает направленными свойствами (рис. 364).

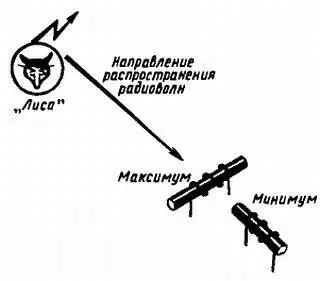

Рис. 364. Магнитная антенна обладает направленными свойствами

Громкость приема будет максимальной, когда ось стержня, а значит, и ось намотанной на нем катушки входного контура, перпендикулярна направлению прихода радиоволн. Когда же ось магнитной антенны расположена в направлении на радиостанцию, громкость приема будет минимальной.

Рассмотри хорошенько рис. 365. На нем графически изображена диаграмма направленности магнитной антенны W с ферритовым стержнем.

Рис. 365. Диаграмма направленности магнитной антенны.

Направленность такой антенны имеет вид цифры «8». Лепестки «восьмерки» антенны соответствуют максимуму, а участки между ними — минимуму громкости приема. Антенна с такой диаграммой направленности имеет два симметричных минимума и два, тоже симметричных, максимума. Определять направление на лису лучше по минимуму громкости.

Делают это так. Приемник, настроенный на лису, поворачивают вокруг вертикальной оси до получения четко выраженного минимума громкости. При этом прямая, проходящая через ось магнитной антенны, укажет направление на лису. Но чтобы охотник знал, с какой стороны от него на этой прямой находится лиса, антенна приемника должна иметь одностороннюю диаграмму направленности. Такую диаграмму можно получить, если применить в приемнике комбинацию из двух антенн: магнитной и штыревой (рис. 366).
