Смещение на базу транзистора V2 подается с эмиттерного резистора R8 транзистора V3 через резистор R7. Через резистор R7, кроме того, осуществляется отрицательная обратная связь по току между транзисторами V3 и V2, что термостабилизирует работу этих каскадов приемника. Смещение на базе транзистора V3 зависит от режима работы транзистора V2, так как связь между транзисторами непосредственная.

Каскад на транзисторе V4 и дешифратор этого приемника являются повторением аналогичных узлов приемника звукоуправляемой модели (см. рис. 344), только изменены данные некоторых деталей. Поэтому говорить здесь о работе этих узлов и настройке фильтров селективных электронных реле считаю излишним. А если тебе что-то будет непонятным, почитай начало этой части беседы.

Питать приемник можно от батареи «Крона» или аккумуляторной батареи 7Д-0,1. Можно, конечно, составить ее из двух батарей 3336Л, но тогда несколько увеличится общая масса приемной аппаратуры. Ток, потребляемый приемником от батареи, около 20 мА.

Приемник вместе с дешифратором монтируй «точно так же, как приемник звукоуправляемой модели. Примерные размеры платы и схема размещения на ней деталей показаны на рис. 362.

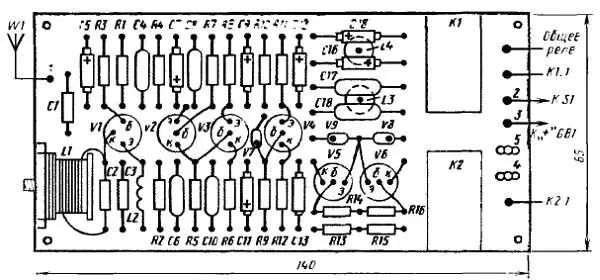

Рис. 362. Монтажная плата приемника (вид со стороны деталей)

Конструкция и данные катушки L1 входного контура сверхрегенератора и дросселя L2 этого каскада точно такие, как конструкции и данные катушки L1 (см. рис. 355, а ) и дросселя L6 передатчика. Катушки L2 и L3 фильтра СЭР1 и СЭР2 и электромагнитные реле К1 и К2 ничем не отличаются от таких же элементов дешифратора приемника звукоуправляемой модели. И если ты построил, наладил и проверил в работе приемник той модели, то теперь ты можешь переделать его на приемник радиоуправляемой модели.

Коэффициент h 21Э транзистора V1 не менее 80, остальных транзисторов не менее 40. В качестве антенны используй отрезок многожильного провода длиной 60-100 см с надежной изоляцией. Готовый приемник помести в футляр из листового органического стекла, защищающий его от механических повреждений. На одной из стенок футляра укрепи две ламели (на схеме — контакты 4 и 5 ), которые будут служить выводами для подключения телефонов при проверке и наладке аппаратуры в полевых условиях.

Налаживание приемника, как и приемника звукоуправляемой модели, начинай с проверки и настройки фильтров дешифратора на командные частоты передатчика (см. с. 588). При налаживании ограничительного каскада на транзисторе V4 строго придерживайся методики налаживания такого же каскада приемника звукоуправляемой модели.

Приступая к налаживанию сверхрегенератора, проверь напряжения в точках а, б и в (см. рис. 361). В точке а относительно плюсового проводника напряжение питания должно быть примерно 2, в точке б — 6, в точке в около 2 В. Наивыгоднейший режим работы сверхрегенератора устанавливай подбором резистора R2 делителя напряжения R2, R3. Вместо него можно впаять переменный резистор сопротивлением 47–51 кОм и с его помощью добиваться характерного для сверхрегенератора «суперного» шума в высокоомных телефонах, подключенных к контактам 4 и 5 . Затем отойди от передатчика на расстояние 3–5 м. Попроси товарища подавать непрерывно передатчиком командный сигнал, а ты, изменяя сердечником индуктивность катушки L1 входного контура, настраивай приемник на несущую частоту передатчика. Если только сердечником не удается точно настроить контур на частоту передатчика, подбирай емкость конденсатора С2 этого контура. При точной настройке на командный сигнал передатчика селективное электронное реле должно сработать.

После такой проверки приемника его можно ставить на модель.

Если для радиоуправления моделью потребуется число команд больше двух, сделай еще одну плату таких же размеров, как плата приемника, смонтируй на ней дополнительные СЭР дешифратора и свинти ее с платой приемника наподобие этажерки, как показано на рис. 363. В этом случае и передатчик придется дополнить соответствующим числом частотозадающих цепочек генератора, модулятора и кнопок. Кнопки можно заменить рычагом управления передатчиком.

Рис. 363. Плата приемника с дополнительными селективными электронными реле:
