Катушка L5 имеет два витка с наружным диаметром 15–16 мм, расстояние между витками 2 мм. Ее надо разместить точно в середине катушки L4 (без соприкосновения с нею) и припаять выводами к крайним ламелям. Дроссели L6 и L7 намотай на резисторах МЛТ-0,5 сопротивлением не менее 30 кОм, уложив на их корпусах внавал по 60 витков провода ПЭВ-1 0,12-0.15.

Детали этого блока передатчика размещай на плате, придерживаясь рис. 354, что избавит тебя от случайных ошибок. Все соединительные проводники должны быть возможно короткими.

Транзисторы впаивай по мере настройки каскадов: сначала транзистор V6 задающего генератора, затем, когда наладишь этот каскад, транзисторы V7 и V8 усилителя мощности.

Когда смонтируешь задающий генератор» подведи к ламелям 9 и 11 платы питающее напряжение 12 В. Если ошибок в монтаже нет и детали предварительно проверены, генератор должен сразу начать работать. Потребуется только установить диапазон генерируемых им колебаний, что можно сделать по резонансному волномеру. Схема и конструкция простого резонансного волномера показаны на рис. 357.

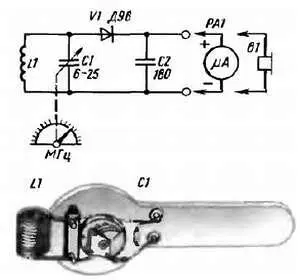

Рис. 357. Резонансный волномер

Прибор представляет собой детекторный приемник, на выход которого можно подключить индикатор настройки микроамперметр РА1 или головные телефоны В1. Шкалу прибора градуируют в частотах. Детектор V1 — любой точечный диод. Микроамперметр РА1 на ток 100–500 мкА.

Катушку волномере намотай медным проводом диаметром 1,5–1,8 мм на каркасе диаметром 32 мм, например на пластмассовом цоколе радиолампы 6Н8С, 6П6С или им подобной. Число витков семь, расстояние между витками 1,5–2 мм. Концы катушки закрепи в отверстиях, просверленных в каркасе. Конденсатор С1 подстроечный с воздушным диэлектриком или керамический типа КПК-1. При таких данных контура волномер перекрывает диапазон частот примерно от 25 до 32 МГц.

Используя конденсатор КПК, удлини ось его ротора, припаяв к ней снизу отрезок толстой проволоки, на который можно насадить ручку с указателем настройки прибора.

Детали прибора монтируй на гетинаксовой пластине, которую удобно было бы держать в руке. Для градуирования шкалы волномера тебе придется обратиться в местную радиошколу или спортивно-технический клуб ДОСААФ, в радиолабораторию станции или клуба юных техников, где есть УКВ сигнал-генератор. К выходным зажимам сигнал-генератора подключи катушку из трех-четырех витков провода диаметром 25–30 мм, а возле расположи катушку волномера. Подав на выход сигнал-генератора сигнал частотой 28,85 МГц, промодулированный колебаниями звуковой частоты, настрой на него контур волномера. В момент резонанса в телефонах, подключенных к выходным зажимам волномера, должен отчетливо прослушиваться звуковой тон модуляции, а стрелка микроамперметра, подключенного вместо телефонов, должна давать наибольшее отклонение. Изменяя индуктивность катушки контура волномера путем сближения ее витков или увеличением расстояния между ними, добейся, чтобы настройка волномера на эту частоту сигнал-генератора была при средней емкости контурного конденсатора C1. Затем, уже не трогая витков катушки, проградуируй всю шкалу частот, перекрываемых волномером.

Закончив градуировку шкалы волномера, сразу же витки катушки приклей к ее каркасу клеем БФ-2, чтобы они не сползали, иначе может измениться собственная частота контура, нарушиться градуировка шкалы прибора.

Теперь, пользуясь резонансным УКВ волномером как эталоном, ты должен настроить контур задающего генератора передатчика на частоту 28,1 МГц — среднюю частоту участка 28,0-28,2 МГц. Делай это так. Катушку волномера поднеси к катушке L1 контура генератора на расстояние 2–3 см. При этом ротор подстроечного конденсатора С13 установи в положение средней емкости, а цепи база-эмиттер транзисторов V7 и V8, пока не впаянных в усилитель мощности, замени эквивалентными: параллельной цепочкой из резистора сопротивлением 100 Ом и конденсатора емкостью 24 пФ. Если не удастся перемещением сердечника катушки L1 настроить контур на нужную частоту, то соответственно изменяй число витков катушки. Подгонку индуктивности катушки L1 можешь считать законченной, если при среднем положении сердечника частота задающего генератора близка к 28,1 МГц.

Теперь переходи к настройке контура L2C13. Для этого собери на плате две дополнительные измерительные цепи, схемы которых показаны на рис. 358 справа. Диоды (Д9 или Д2 с любым буквенным индексом, но однотипные) припаяй непосредственно к тем монтажным стойкам, к которым должны подключаться базовые выводы транзисторов V7 и V8 (на рис. 354, б и 358 — точки а и б ). Вращая ротор конденсатора С13, добейся максимальных показаний микроамперметров РА. Если показания приборов различаются больше чем на 20–30 %, то сдвинь поближе витки в той секции катушки L3, в цепи которой меньший ток. После настройки задающего генератора детали дополнительных измерительных цепей удали, впаяй транзисторы V7 и V8 и переходи к налаживанию усилителя мощности.
