Никакой специальной регулировки модулятор не требует, а с наладкой отдельных его каскадов ты уже знаком. Если на выход модулятора (выводы 6 и 8 ) подключить высокоомные телефоны, то в них будет прослушиваться достаточно громкий звук очень низкого тона. При нажатии кнопок S1 и S2 звук в телефонах должен соответствовать частотам 1000 и 2500 Гц.

Нагрузи вторичную обмотку трансформатора Т2 на резистор сопротивлением 390–430 Ом и измерь на нем вольтметром переменное напряжение. Вращая ось переменного резистора R15, добейся, чтобы вольтметр показывал напряжение 8 В. Отключив эту временную нагрузку, можешь считать, что модулятор передатчика готов.

Плата генератора передатчика с разметкой всех необходимых отверстий под монтажные стойки, детали и выводные ламели, а также схемы соединения деталей показаны на рис. 354. От качества сборки и монтажа его в большой степени зависит качество работы всего передатчика.

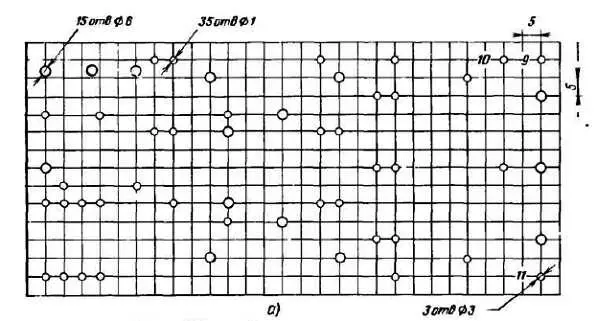

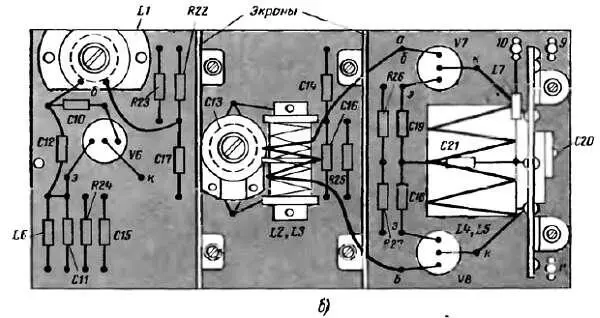

Рис. 354. Плата задающего генератора передатчика с усилителем мощности:

а— разметка отверстий; б— вид на монтаж сверху; в— вид на монтаж снизу

Для стабильной работы задающего генератора и усилителя мощности их детали должны быть высокого качества: конденсаторы постоянной емкости КТК или КДК, подстроечные конденсаторы — КПК, резисторы — MЛT-0,5, а катушки должны быть выполнены с особой тщательностью. Для устранения паразитной связи между группами деталей на плате установлены экраны — пластинки из листового алюминия шириной 35 мм с лапками для крепления.

Транзисторы V6-V8 (П403, П416, П422, ГТ308 и др. высокочастотные) должны иметь коэффициент h 21Э от 80 до 150. Различие в коэффициёнте h 21Э для транзисторов V7 и V8 не должно превышать 20–30 %. Каркас катушки L1 выточи из органического стекла или полистирола по чертежам, показанным на рис. 355, а . Подстроечный сердечник катушки выточи из алюминия, а в его «пяточке» сделай шлиц для отвертки. Перемещая сердечник внутри катушки, ты будешь настраивать задающий контур на необходимую частоту. Во избежание самопроизвольного вывинчивания сердечника между ним и внутренней поверхностью каркаса вставь кусочек резины сечением 1х1 мм. Катушку намотай проводом ПЭВ-1 0,4–0,5, уложив на каркасе 10 витков. Более точно число витков установишь в процессе налаживания задающего генератора.

Катушки L2 и L3 намотай на двухсекционном каркасе, выточенном из органического стекла по чертежам, приведенным на рис. 355, б . Катушка L2 должна содержать 14 витков провода ПЭВ-1 0,5, уложенных по семь витков в каждой секции, с шагом намотки 1 мм. Катушку L3 намотай проводом диаметром 0,8 мм в поливинилхлоридной изоляции поверх катушки L2. Всего она должна содержать четыре витка — по два витка в каждой секции, но намотанных в равные стороны. Наматывай катушку так: отрезок провода длиной примерно 300 мм оголи в середине на длине 30–40 мм, сложи провод вдвое, а оголенный участок скрути и пропаяй — это будет средний вывод катушки L3. Закрепи его в прорези среднего фланца каркаса, а половинки провода намотай в разных направлениях. Крайние витки катушки аккуратно закрепи шелковой ниткой. Длинные выводы катушки L3 пойдут к базам транзисторов V7 и V8.

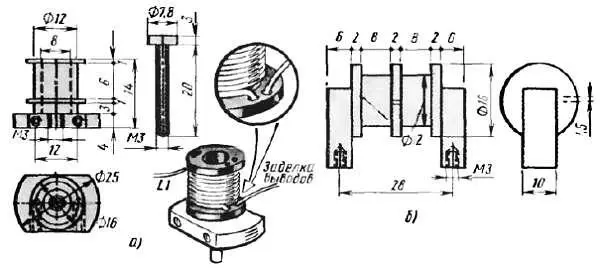

Рис. 355. Катушка L1и каркас катушек L2и L3задающего генератора

Катушки L4 и L5 (рис. 356) бескаркасные, причем катушка L4 имеет пластинки, скрепляющие витки.

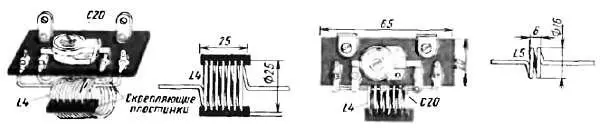

Рис. 356. Катушки усилителя мощности и их монтаж

Обе катушки вместе с подстроечным конденсатором С20 монтируй на пластинке из органического стекла, которую затем прикрепишь к плате в вертикальном положении (см. рис. 354, б ). Для обеих катушек подойдет медный посеребренный, с эмалевой изоляцией или в, крайнем случае голый медный провод диаметром 1,8–2 мм. Катушку L4 намотай на каком-либо круглом предмете диаметром 20–21 мм, уложив плотным рядом 9-10 витков. Концы провода откуси, чтобы в спирали остались только целые витки. Заготовь из органического стекла две пластинки шириной 5 и длиной по 25–28 мм. Просверли в них отверстия, равные по диаметру проводу. Расстояние между центрами отверстий 3 мм. Затем вверни один за другим витки спирали в отверстия пластинок. В окончательном виде катушка L4 должна иметь восемь витков. Концы провода, не входящие в это число витков, отогни и выправь — это будут выводы, которыми катушку припаяешь к контактным ламелям на плате. Отвод сделай точно от середины катушки гибким изолированным проводником.
