Итак, изменяя емкость колебательного контура фильтра СЭР, можно подобрать такую резонансную частоту его, которая соответствует частоте звуковой команды свистка или дудочки. Аналогичные результаты получатся, если изменять индуктивность контурной катушки фильтра. Таким образом, перед тобой стоит задача: снимая частотные характеристики и подбирая опытным путем данные контуров фильтров, настроить их на частоты звуковых команд. При этом следи, чтобы напряжение сигнала на выходе звукового генератора все время было равно 3 В. Когда резонансные частоты контуров фильтров обоих СЭР подгонишь под частоты командных сигналов, еще раз сними их частотные характеристики.

Кривые не должны перекрывать друг друга, иначе могут происходить ложные срабатывания реле. Частотные характеристики фильтров приемника, изготовленного моими юными друзьями, о котором я здесь рассказываю, соответствовали кривым 1 и 5 (рис. 349).

Усилитель 3Ч приемника, если в нем нет неисправных деталей и он смонтирован без ошибок, налаживания не требует. Проверить же его работу можно так. Вместо резистора R7 включи в цепь коллектора транзистора V3 головные телефоны, а на вход усилителя — микрофон. Перед микрофоном подай звуковой сигнал свистком или дудочкой — в телефоне должен прослушиваться достаточно громкий звук, а одно из СЭР должно сработать. Громкость звука любой команды не должна меняться по мере удаления его источника от микрофона на расстояние до 18–20 м. Это подтвердит, что усилитель и каскад ограничения сигнала работают исправно. Налаженный таким образом приемник можно ставить на модель.

Если ты захочешь увеличить зону действия приемника управляемой модели, тебе придется отказаться от свистков или дудочки и собрать более надежный передатчик звуковых команд.

Принципиальная схема и возможная конструкция такого передатчика показаны на рис. 350.

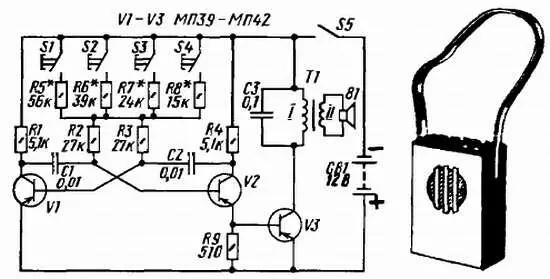

Рис. 350. Принципиальная схема ( а) и возможная конструкция ( б) передатчика звуковых команд

Это симметричный мультивибратор с усилителем мощности. Нагрузкой усилителя служит динамическая головка В1, являющаяся источником командных сигналов, включенная в коллекторную цепь транзистора V3 через выходной трансформатор T1.

Передатчик четырехкомандный (с запасом на случай, если потребуется увеличить число команд). Управлялся он четырьмя кнопочными выключателями (или тумблерами) S1-S4. Для питания потребуется источник напряжением около 12 В, составленный, например, из трех батарей 3336Л.

Частота звукового сигнала определяется сопротивлением того из резисторов R5-R8, который одной из кнопок S1 — S4 включается (через резисторы R2 и R4) в базовые цепи транзисторов мультивибратора. Если ни один из этих резисторов не включен в эти цепи, отрицательное напряжение не подается на базы транзисторов V1 и V2 и мультивибратор не возбуждается.

Подбирая резисторы R5 R8, генератор передатчика можно настроить на частоты 1550, 1950, 2350 и 2720 Гц. Если выберешь иные резонансные частоты фильтров СЭР приемника, соответственно придется подобрать и номиналы этих резисторов. Разумеется, число команд можно уменьшить.

Конструкция передатчика произвольная. Важно лишь, чтобы он был удобен при управлении моделью. Это может быть фанерный ящичек размерами примерно 120х160 мм с ремешком, накидывающимся на шею. На передней стенке ящичка динамическая головка, на верхней (или задней) — выключатель питания и кнопки управления передатчиком, внутри — монтажная плата и батарея питания.

Для управления моделями по радио Министерством связи СССР отведен участок любительского диапазона 28,0-28,2 МГц и частота 27,12 МГц. Разрешенная мощность передатчика не больше 1 Вт. Но для надежного управления моделями вполне достаточна мощность передатчика 0,25-0,5 Вт.

Лучше будет, если в этой работе ты объединишься с товарищем, увлекающимся постройкой автомобильных, дорожно-строительных, плавающих или летающих моделей. Он будет конструктором модели, а ты — конструктором аппаратуры телеуправления. И на соревнованиях вы будете выступать вместе, потому что работа коллективная.

Начинающие конструкторы радиоуправляемых моделей обычно используют многокомандную аппаратуру, когда радиочастотная энергия, излучаемая командным передатчиком, модулируется разными по частоте колебаниями звукового диапазона. При таком виде кодирования каждой команде соответствует свой звуковой тон модуляции. Канал связи один — радиоволны, а команд, выполняемых моделью, несколько.
