После этого приступай к настройке контура L1C6 на частоту одного из командных сигналов. А для этого придется, пользуясь звуковым генератором, прежде всего снять частотную характеристику фильтра. Работа эта кропотливая, требует большого внимания и точности, но без нее не удастся заставить модель быть послушной звуковым командам. Кроме того, это поможет тебе прочно закрепить в памяти сущность работы дешифратора и получить наглядное представление о роли его деталей.

Следя за тем, чтобы напряжение сигнала на входе СЭР все время было равно 3 В, плавно изменяй частоту генератора примерно от 500 до 5000 Гц. Миллиамперметр в коллекторной цепи транзистора вначале будет показывать ток 1–2 мА. Затем на каком-то участке диапазона звуковых частот ток резко возрастает до 8-12 мА, а при дальнейшем изменении частоты генератора снова уменьшится до 1–2 мА. Вот этот участок возрастания и спадания тока транзистора, который тебе надо изобразить графически, и есть частотная характеристика фильтра. Тебе надо знать, какой она получится и что надо сделать, чтобы настроить фильтр на частоту командного сигнала.

Возьми лист миллиметровой или клетчатой бумаги, начерти на ней две взаимно перпендикулярные линии - оси координат — и раздели их на одинаковые участки длиной по 5-10 мм (рис. 349).

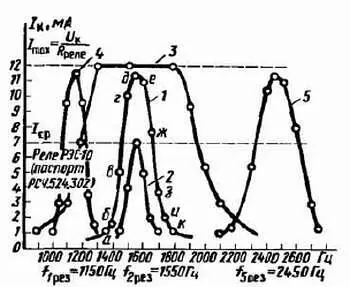

Рис. 349. Частотные характеристики фильтров

По вертикальной оси вверх откладывай значения тока коллектора I к в миллиамперах, а по горизонтальной вправо — значения частоты генератора в герцах.

Допустим, что до частоты 1350 Гц ток коллектора не изменялся и был равен 1 мА. С этого момента, который на кривой 1 (рис. 349) отмечен буквой а , ток начал увеличиваться. При частоте 1400 Гц он был равен 1,5 мА (точка б ), при частоте 1450 Гц — 5 мА (точка в ), а при частоте 1500 Гц — 10 мА (точка г ).

Если электромагнитное реле типа РЭС-10 с обмоткой сопротивлением 630 Ом (паспорт РС4.524.302), то при частоте 1550 Гц ток коллектора достигает наибольшего значения (точка д ), а затем начинает уменьшаться. Если значения тока коллектора отмечать точками примерно через каждые 500 Гц (точки е, ж, з, и, к ), а затем все эти точки соединить сплошной линией, получится график частотной характеристики фильтра. Для: нашего случая это будет кривая 1 , соответствующая резонансной частоте фильтра 1550 Гц при R9 = 82 кОм и С6 = 0,05 мкФ.

Резонансная частота фильтра СЭР твоего приемника может быть иной, но форма кривой его частотной характеристики должна быть близка к форме кривой 1 . Чем острее получится кривая частотной характеристики фильтра, тем выше его селективные свойства, тем, следовательно, выше качество работы приемной аппаратуры.

Допустим, что у тебя получилась именно такая кривая. Попробуй теперь (уже для эксперимента) сопротивление резистора R9 увеличить до 150–200 кОм и снова снять частотную характеристику фильтра. У тебя получится кривая, близкая к кривой 2 . Резонансная частота фильтра останется той же, а максимальный ток коллектора окажется настолько малым, что реле не сработает. Далее попробуй, наоборот, уменьшить сопротивление этого резистора до 20–27 кОм и еще раз снять частотную характеристику фильтра. Резонансная частота фильтра опять-таки останется прежней, а кривая ( 3 на рис. 349), не поднявшись выше тока насыщения транзистора, охватит очень широкую полосу частот. Фильтр с такой характеристикой совершенно непригоден, так как его селективность окажется прескверной — СЭР станет срабатывать при сигналах самых различных частот.

Эти эксперименты, которые займут не более часа, позволят тебе судить о влиянии резистора R9 на качество дешифратора приемника. Изменяя его сопротивление, тебе надо добиться, чтобы кривая частотной характеристики фильтра максимально приблизилась по форме к кривой 1 .

Теперь увеличь емкость конденсатора С6, подключив параллельно ему второй конденсатор емкостью 0,05 мкФ, или замени его конденсатором емкостью 0,1 мкФ, и снова сними частотную характеристику фильтра при R9 = 82 кОм. Кривая сдвинется в сторону низших звуковых, частот (кривая 4 ), так как теперь собственная частота колебательного контура фильтра уменьшилась. А если емкость конденсатора С6 уменьшить, например, до 0,025 мкФ (R9 = 82 кОм), увеличив, таким образом, собственную частоту контура, то и кривая частотной характеристики фильтра сдвинется в сторону высших звуковых частот (кривая 5 ).
