Число команд может быть больше трех. Для этого надо лишь добавить в дешифратор приемника соответствующее число СЭР. Но я советую сделать сначала двухкомандный приемник, испытать его на модели, а затем, если понадобится, добавить еще несколько фильтров для дополнительных команд.

Но прежде всего реши вопрос: дудочку или свистки использовать для подачи команд? Дудочка, конечно, интереснее, но во время управления можно ошибиться: зажмешь не то отверстие, и модель не выполнит нужной команды. Свистки в этом отношении надежнее: свистишь в свисток в правой руке — модель движется вперед, то же в левой — модель делает поворот.

До того как строить приемник, определи звуковые частоты, которые излучают твои свистки, чтобы знать, на какие частоты придется настраивать фильтры СЭР приемника. Подойдут любые свистки, лишь бы их звуки заметно различались по частоте. Определить частоту можно с помощью звукового генератора. Подключи к его входу динамическую головку и подай на нее такое напряжение, чтобы звуки в головке и одного из свистков были одинаковыми по силе. Попроси товарища непрерывно свистеть, а ты, сличая звуки свистка и генератора, изменяй частоту генератора до тех пор, пока не будут прослушиваться звуковые биения — звук очень низкого тона или полное пропадание звука. Положение указателя шкалы генератора будет соответствовать частоте звука свистка. Точно так же определяй звуковую частоту второго свистка (или звуковые частоты дудочки).

Для управления моделью нужны источники звуков, частоты которых отличаются не менее чем на 250–300 Гц, например 1200 и 15000, 13000 и 2000 Гц, но не выходят за пределы диапазона 1000–3000 Гц и не различаются в целое число раз. Свистки, которыми располагали ребята, строившие описываемый здесь приемник, излучали звуковые колебания частотами 1150 и 1550 Гц.

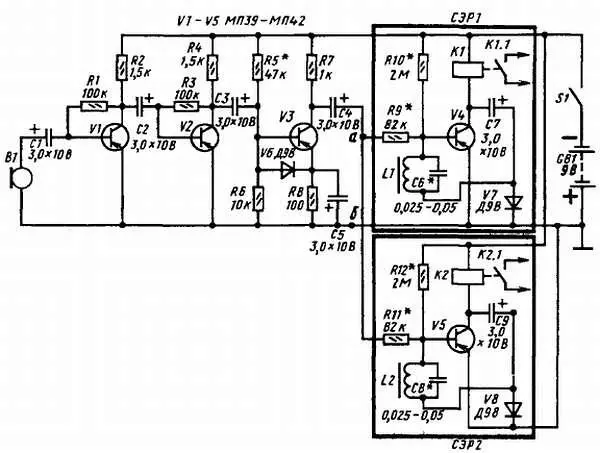

Принципиальная схема приемника телеуправляемой модели показана на рис. 344.

Рис. 344. Принципиальная схема двухкомандного приемника звукоуправляемой модели

Это трехкаскадный транзисторный усилитель 3Ч, на вход которого подключен микрофон В1, а на выход — селективные электронные реле СЭР1 и СЭР2 (обведены цветными линиями). Для питания приемника нужна батарея напряжением 9 В, например «Крона» или составленная из двух батарей 3336Л. Для питания цепей исполнительных механизмов используются самостоятельные источники тока. При приеме микрофоном звуковых команд на его выходе возникает электрический сигнал, напряжение которого уменьшается с увеличением расстояния до источника звука. Уже на расстоянии 10–15 м оно равно примерно 100 мкВ. А чтобы надежно срабатывали СЭР, на их входы нужно подавать сигнал напряжением около 3 В. Следовательно, входной сигнал должен быть усилен примерно в 30000 раз (3 В: 0,0001 В = 30000). Первые три каскада приемника, в которых работают транзисторы V1-V3 вполне обеспечивают такое напряжение, так как каждый из них дает примерно 30-35-кратное усиление.

В третий каскад усилителя введен диод V6 (может быть любой точечный), ограничивающий наибольшее выходное напряжение этого каскада. Дело в том, что по мере уменьшения расстояния от модели до источника звука напряжение на выходе усилителя быстро увеличивается и может составить 50-100 мВ. Казалось бы, что при таком напряжении на входе усилителя СЭР дешифраторы должны работать более надежно, на самом же деле этого не происходит. При более высоком выходном напряжении усилителя могут срабатывать сразу все СЭР. Кроме того, при ложных срабатываниях исполнительных механизмов будут обгорать контакты электромагнитных реле.

Чтобы этого избежать, на третий каскад, собранный на транзисторе V3, возложена задача не только обеспечить усиление сигнала, когда он слабый, но и ограничить его усиление по максимуму. Это и достигается с помощью диода V6, работающего как детектор, автоматически снижающего усиление каскада при сильных сигналах. В целом же данные деталей каскада подобраны таким образом, чтобы, начиная с напряжения 100 мВ на его входе, которое развивают первые два каскада усилителя, амплитудное значение напряжения на его выходе (на схеме — точка а ) не превышала 4 В.

Зависимость выходного напряжения ограничительного каскада от напряжения на его входе изображена графически на рис. 345. На графике видно, что как бы ни повышалось входное напряжение, начиная с 0,1 В, напряжение на выходе ограничительного каскада не увеличится более чем до 4 В.
