Что представляют собой селективные электронные реле, которые я буду называть сокращенно СЭР? Как они работают?

Рассмотри внимательно схему, показанную на рис. 342. Она должна напомнить тебе электронное реле, знакомое по приборам-автоматам.

Рис. 342. Селективное электронное реле

Селективное электронное реле — это то же электронное реле, но избирательное. Оно, подобно приемнику с фиксированной настройкой, выделяет сигнал только той частоты, на которую он настроен. Избирательные свойства СЭР определяются входным резистором R вх и колебательным контуром L кС к , настроенным на сигнал одной из исполнительных команд. Эти элементы СЭР, взятые вместе, напоминают перевернутую букву Г, где резистор R вх — поперечная черточка, а контур L кС к - вертикальная часть буквы. Поэтому эту группу деталей называют обычно Г-образным фильтром RCL.

Контур L кС к , как и любой колебательный контур, на всех частотах, кроме резонансной, на которую он настроен, представляет собой малое сопротивление. Для колебаний резонансной частоты его сопротивление велико. Поэтому если частота командного сигнала на входе Г-образного фильтра не равна резонансной частоте контура L кС к , то на выходе этого фильтра, являющемся входом транзистора V1 (нижняя точка контура через диод V2 соединена с эмиттером транзистора), напряжение практически отсутствует. В этом случае все напряжение командного сигнала падает на резисторе R вх . В это время коллекторный ток транзистора мал, так как на базу через резистор R б подается малое напряжение смещения и транзистор почти закрыт. Когда же частота командного сигнала становится равной резонансной частоте контура L кС к , на нем создается сравнительно большое переменное напряжение звуковой частоты, которое практически без потерь подается на базу транзистора. Усиленное транзистором, оно выпрямляется диодом V2 и через катушку L к подается на его базу в отрицательной полярности. При этом транзистор открывается, его коллекторный ток резко возрастает, отчего реле К срабатывает, а его контакты замыкают цепь питания исполнительного механизма.

Число СЭР дешифратора приемника определяется числом команд, на которое рассчитаны исполнительные механизмы. Собственные частоты контуров, соответствующие частотам командных сигналов, подбирают индуктивностями их катушек и емкостями конденсаторов во время настройки приемника.

Перехожу к описанию приемника звукоуправляемой модели.

Не удивляйся: передатчиком, сигналы которого управляют этой моделью, может быть детская дудочка (рис. 343). Такая игрушка, как ты знаешь, имеет отверстия. Закрывая пальцами одни отверстия и открывая другие, дудочкой можно создать звуки разных частот. Звук одной частоты — команда, другой частоты — вторая команда, третьей частоты — третья команда. Передатчиком могут быть и свистки с разной тональностью звуков.

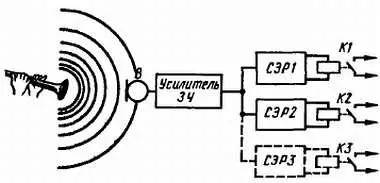

Рис. 343. Схема управления моделью звуком

На телеуправляемой модели установлен микрофон В , преобразующий командные сигналы в колебания звуковой частоты. После усиления колебания звуковой частоты поступают на входы селективных электронных реле СЭР1-СЭР3, на выходы которых включены электромагнитные реле К1-К3. Если частота командного сигнала близка к частоте фильтра одного из СЭР, например СЭР1, настроенного на эту частоту, сигнал проходит без потерь только через фильтр этого СЭР, вызывая срабатывание реле К1, а контакты реле включают цепь питания исполнительного механизма. Через фильтры других СЭР этот сигнал не проходит и их реле не срабатывают. Если частота командного сигнала другая, близкая, например, к собственной частоте фильтра СЭР3, то срабатывает реле К3. Таким образом, звуковыми сигналами разных частот можно заставить срабатывать одно их трех СЭР, а они включат соответствующие им исполнительные механизмы модели.

Радиус действия такого передатчика (дудочки или свистков) ограничивается обычно 5-10 м, но этого вполне достаточно для управления простыми моделями автомобилей, тракторов или кораблей. Однако если воспользоваться генератором звуковых частот с усилителем, к выходу которого можно подключить динамическую головку, то такой передатчик будет излучать сигналы большей интенсивности, что значительно увеличит радиус действия аппаратуры. Генератор, кроме того, излучает более стабильные звуковые колебания, что повышает надежность работы аппаратуры в целом.
