Третий мультивибратор, в котором работают транзисторы V1 и V2, генерирует сравнительно длинные (4–5 с) импульсы с относительно короткими паузами между ними. Во время прихода импульсов электромагнитное реле К1, включенное в коллекторную цепь транзистора V3, срабатывает, его контакты К1.1, замыкаясь, подключают параллельно конденсатору С5 конденсатор С6. В результате основной мультивибратор становится несимметричным, тон прерывистого звука в телефоне В1 (капсюль ДЭМ-4М), включенном в коллекторную цепь транзистора V8, изменяется, чем и достигается имитация голосов утки и утят.

Источником питания игрушки могут быть две батареи 3336Л, соединенные последовательно, батарея «Крона» или аккумуляторная батарея 7Д-0,1. Электромагнитное реле К1 — типа РСМ-2 (паспорт Ю.171.81.31) или другое малогабаритное, срабатывающее при напряжении 6–8 В. Коэффициент h 21Э транзисторов практически не имеет существенного значения и может быть в пределах от 15 до 80.

Налаживание игрушки сводится к проверке работы мультивибраторов. Чтобы проверить основной мультивибратор, временно отключи два других, разорвав, например, плюсовой проводник цепи питания в точке а (см. схему). При этом звук должен быть непрерывным. А если точку соединения резисторов R11 и R8 соединить с общим заземленным проводником, звук должен пропасть. Затем, отключив только третий мультивибратор (разорви временно общий проводник в точке б ), проверь совместную работу первых двух мультивибраторов. Теперь звук должен стать прерывистым, а после включения третьего мультивибратора — имитирующим кряканье уток.

«Кот-лакомка».На небольшой подставке, слегка наклонив голову, сидит белый, с бантом на шее кот (рис. 275). Если к его носу поднести кусочек вареного мяса, колбасы или сыра, кот тут же начинает сверкать глазами и, как бы прося лакомый кусочек, мяукать.

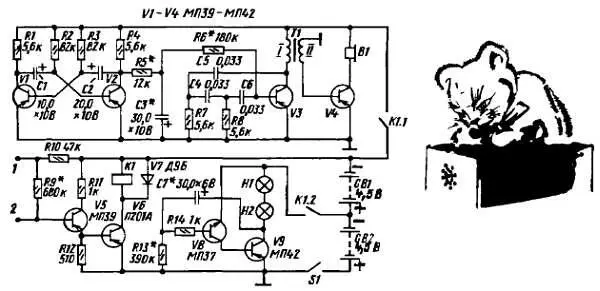

Рис. 275. Принципиальная схема и внешний вид « Кота-лакомки»

Электронная часть этой игрушки состоит из трех блоков: генератора «Мяу» на транзисторах V1-V4, усилителя тока на транзисторах V5 и V6 и генератора световых импульсов на транзисторах V7 и V8, имитирующего мигание глаз. Генератор «Мяу» в свою очередь состоит из мультивибратора на транзисторах V1 и V2, генерирующего колебания с периодом примерно 3 с, и RC-генератора на транзисторе V3, генерирующего колебания звуковой частоты около 800 Гц. RC-генератор возбуждается и создает с частотой первого генератора чередующиеся пачки плавно увеличивающихся по амплитуде и тут же затухающих колебаний звуковой частоты. Эти колебания усиливаются транзистором V4 и преобразуются телефоном В1 (капсюль ДЭМ-4М) в звуковые колебания, воспринимаемые как звуки мяукающего кота. Генератор «Мяу» начинает работать при включении питания контактами К1.1 электромагнитного реле К1.

Генератор световых импульсов, представляющий собой несимметричный мультивибратор на транзисторах разной структуры (V8 — n-p-n ; V9 — p-n-p ), генерирует колебания с периодом около 3 с. Через такие промежутки времени вспыхивают и гаснут лампочки Н1 и Н2 (глаза кота), являющиеся нагрузкой транзистора V9. Включается генератор при замыкании контактов К1.2 того же реле К1.

Секрет игрушки кроется в контактах 1 и 2 на входе усилителя тока, в котором работают транзисторы V5 и V6. Эти контакты — отрезки тонкой неизолированной проволоки, тщательно замаскированные на мордочке кота. При замыкании их кусочком мяса (можно, разумеется, просто ваткой, смоченной подсоленной водой) сопротивление этого «лакомства» шунтирует резистор R9, резко повышая отрицательное напряжение на базе транзистора V5. Увеличивающийся при этом ток базы усиливается транзисторами V5 и V6, в результате чего срабатывает реле К1, которое контактами К1.1 замыкает цепь питания генератора «Мяу», а контактами К1.2 — цепь питания генератора световых импульсов. Резистор R10 ограничивает токи базовых цепей транзисторов V5 и V6 при случайном замыкании контактов 1 и 2 .

Блоки игрушки смонтированы в фанерном ящике-подставке. Капсюль ДЭМ-4М (В1) находится против задрапированных отверстии в передней стенке подставки. Лампочки Н1 и Н2 (глаза) рассчитаны на напряжение 1 В и ток накала 75 мА; контакты 1 и 2 «различителя запаха» вмонтированы в голову кота и соединены с генератором световых импульсов и входом усилителя тока отрезками многожильного изолированного провода.
