Из фанерного домика высовывается мордочка щенка. Стоит отобрать у него блюдце с костью, он начинает скулить. Забавно?

Электронную «начинку» этого аттракциона (рис. 273, б ) образуют два взаимосвязанных мультивибратора и телефонный капсюль В1 (ДЭМ-4М). Мультивибратор на транзисторах V3 и V4 генерирует колебания звуковой частоты, а мультивибратор на транзисторах V1 и V2 периодически включает (когда транзистор V2 закрыт) и выключает (когда транзистор V2 открыт) первый мультивибратор, что необходимо для имитации голоса недовольного щенка.

Транзистор V5 усиливает колебания звуковой частоты, которые телефон преобразует в звук. Его нагрузкой может быть также маломощная динамическая головка, включенная в коллекторную цепь через малогабаритный выходной трансформатор. Источником питания служат одна (4,5 В) или две соединенные последовательно (9 В) батареи 3336Л. Для такого аттракциона можно использовать любые маломощные низкочастотные транзисторы, в том числе с малым коэффициентом передачи тока h 21Э , а также резисторы и конденсаторы любых типов с номиналами, близкими к указанным на схеме.

Проверку работоспособности устройства начинай с правого (по схеме) мультивибратора с усилителем, соединив верхний вывод резистора R6 непосредственно с минусовым проводником цепи питания и подключив батарею, минуя выключатель S1. Если детали исправны и в монтаже ошибок нет, то в телефоне (или головке) будет слышен непрерывный однотонный звук. Если этого не произойдет, значит, есть ошибка в монтаже мультивибратора или в нем есть неисправные детали. Проверить работу только транзисторов V3 и V4 можно, подключив параллельно резистору R8 высокоомные телефоны. Если они звучат, то неисправность надо искать только в каскаде на транзисторе V5. Тон звука изменяй по своему вкусу подбором конденсаторов С3 и С4.

Убедившись в работоспособности этого мультивибратора, восстанови соединение резистора R6 с коллекторной цепью транзистора V2 (на схеме — точка б ) второго мультивибратора. Этот резистор можно подключить и к коллектору транзистора V1 (на схеме — точка а ). При этом соотношение между паузами звучание телефона должно измениться.

Секрет этого аттракциона магнитный выключатель питания S1. Его конструкция показана на рис. 273, г . В жестяной обойме 1 находится пластинка 2 , которая под действием собственной массы прижимается к контакту 3 выключателя. Правый конец пластинки 2 легко поднимается под действием поля постоянного магнита и размыкает цепь питания мультивибраторов. Если магнит убрать, пластинка упадет на контакт, замкнет цепь питания и щенок начнет скулить.

Детали самого выключателя находятся перед носом фигурки щенка и закрыты тонким гетинаксом 4 . Магнит замаскирован в блюдце. Левый конец пластинки служит противовесом и облачает работу магнита. Для уменьшения трения эта замыкающая пластинка свободно лежит на шпильке обоймы, не имея с ней механической связи.

В качестве выключателя питания можно использовать геркон герметизированные контакты, замыкающиеся под действием магнитного поля. Он должен быть переключающего типа. С применением геркона «реакция» щенка несколько возрастет.

«Утка с утятами».На подставке, верхняя пластмассовая панель которой имитирует гладь воды, как бы плывут гуськом и перекликаются утка с утятами (рис. 274). Голос утки грубее, утят — нежнее.

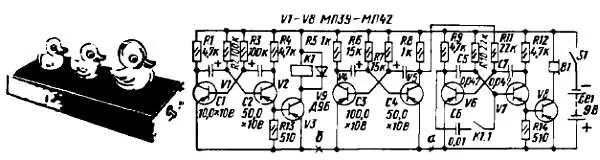

Рис. 274. Внешний вид и принципиальная схема «Утка с утятами»

Игрушка представляет собой три взаимно-связанных мультивибратора. Симметричный мультивибратор на транзисторах V6 и V7, генерирующий колебания частотой 800-1000 Гц, является основным. А мультивибратор на транзисторах V4 и V5 несимметричный. Генерируя короткие импульсы с паузами длительностью 2–2,5 с, он выполняет роль электронного выключателя, управляющего работой основного мультивибратора. Происходит это следующим образом. Во время пауз, когда транзистор V5 закрыт и сопротивление его участка эмиттер-коллектор большое, верхний (по схеме) вывод резистора R11 в базовой цепи транзистора V6 через резистор R8 соединен с минусовым проводом источника питания. В эти промежутки времени основной мультивибратор генерирует колебания звуковой частоты, которые усиливаются транзистором V8 и преобразуются телефоном В1 в звуковые колебания Во время же коротких импульсов, когда транзистор V5 открывается, резистор R11 через малое сопротивление открытого транзистора оказывается соединенным с плюсовым проводом источника питания и генерация основного мультивибратора срывается. В результате звук прерывается с частотой следования импульсов второго мультивибратора.
